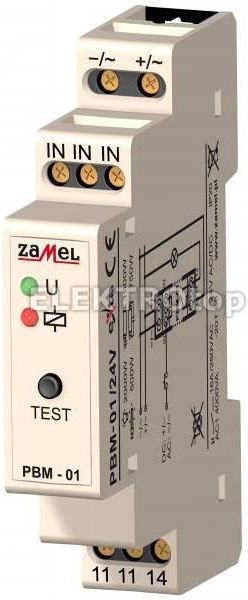

Zamel Przekaźnik Funkcyjny Bistabilny 24V Ac/Dc Pbm 01/24V (PBM-01/24V) Praszka

Przekaźnik bistabilny na szynę TH35 230V AC ZAMEL PBM-01 Służy do bistabilnego sterowania dowolnym urządzeniem Posiada funkcję TEST Wyjście przekaźnikowe posiada jeden styk zwierny o maksymalnej obciążalności 16 A Pracuje z wieloma przyciskami jednobiegunowymi podświetlanymi Kontrolka napięcia zasilania: dioda LED zielona Kontrolka stanu przekaźnika: dioda LED czerwona Impulsem sterującym może być sygnał z lini L lub N Dwużyłowa instalacja sterująca Obudowa jednomodułowa na szynę TH35 Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniem Przekaźnik bistabilny PBM-01 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych Zestaw zawiera Przekaźnik bistabilny na szynę TH35 PBM-01 Instrukcję obsługi Dane techniczne Zaciski zasilania: L, N Znamionowe napięcie zasilania: 230 V AC Tolerancja napięcia zasilania: -15 / +10 % Częstotliwość znamionowa: 50 / 60 Hz Znamionowy pobór prądu: 24 mA Kontrolka napięcia zasilania: dioda LED zielona Zaciski układu wyzwalania: IN, IN, IN Prąd sterujący układu wyzwalania: 930 µA Kontrolka przekaźnika: dioda LED czerwona Kontrola działania przekaźnika: przycisk TEST Parametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VA Liczba zacisków przyłączeniowych: 8 Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2 Temperatura pracy: -20 / +45 C Pozycja pracy: dowolna Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715) Stopień ochrony obudowy: IP20 (PN-EN 60529) Klasa ochronności: II Kategoria przepięciowa: II Stopień zanieczyszczenia: 2 Napięcie udarowe: 1 kV (PN-EN 61000-4-5) Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm Waga: 78 g
