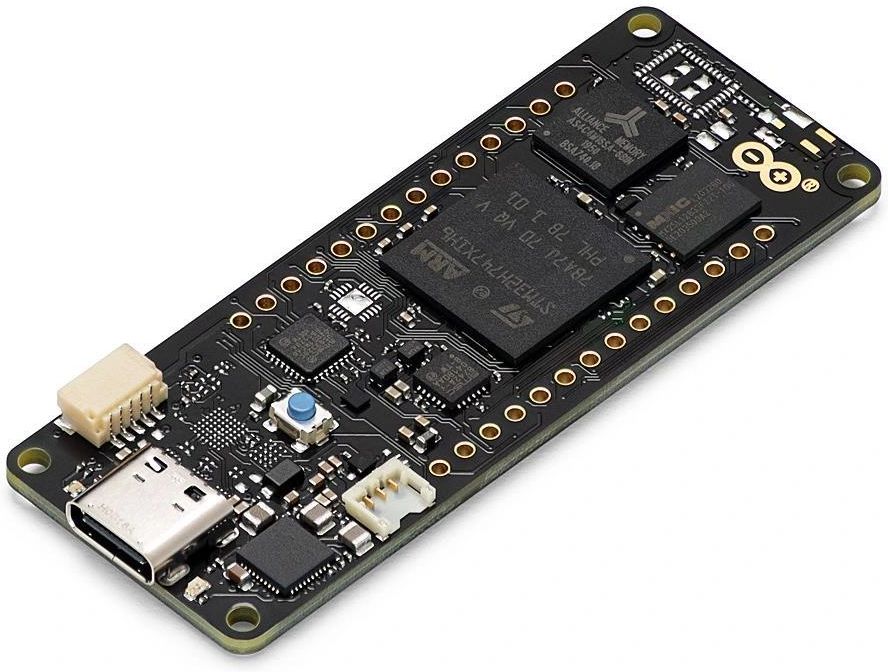

Arduino Portenta H7 Lite (ARD20274) Praszka

Arduino Portenta H7 Lite Connected - ABX00046 Opis Arduino Portenta H7 Lite Connected to moduł z dwurdzeniowym mikrokontrolerem STM32H747XI z rdzeniem CortexM7+M4 wyposażony w 2 MB pamięci flash, 1 kB RAM i taktowanie zegara do 480 MHz. Płytka posiada wbudowany moduł WiFi i Bluetooth 5.1. Głównym układem Portenta H7 jest dwurdzeniowy mikrokontroler STM32H747 z rdzeniem Cortex M7 działającym z częstotliwością 480 MHz i rdzeniem Cortex M4 działającym z częstotliwością 240 MHz. Dwa rdzenie komunikują się za pośrednictwem mechanizmu zdalnego wywoływania procedur, który umożliwia płynne wywoływanie funkcji na drugim. Oba współużytkują wszystkie urządzenia peryferyjne w układzie i mogą działać przy użyciu: Arduino z wykorzystaniem systemu operacyjnego Arm Mbed Natywne aplikacje Mbed MicroPython/JavaScript za pośrednictwem interpretera TensorFlow Lite Wbudowany moduł bezprzewodowy pozwala jednocześnie zarządzać łącznością WiFi i Bluetooth. Interfejs WiFi może być obsługiwany jako punkt dostępowy, jako stacja lub jako jednoczesny AP/STA w dwóch trybach i może obsługiwać prędkość transferu do 65 Mb/s. Interfejs Bluetooth obsługuje Bluetooth Classic i BLE. Możliwe jest również wykorzystanie szeregu interfejsów przewodowych, takich jak UART, SPI, Ethernet lub I2C, zarówno przez niektóre złącza w stylu MKR, jak i przez nową parę 80-pinowych przemysłowych złącz Arduino. Portenta H7 ma możliwość podłączenia zewnętrznego monitora, aby zbudować własny dedykowany komputer z interfejsem użytkownika. Jest to możliwe dzięki wbudowanemu układowi GPU w STM32H747, Chrom-ART Accelerator. Oprócz układu graficznego, zawiera dedykowany koder i dekoder JPEG. Płytka posiada dwa 14-pinowe złącza wyposażone w GPIO, SPI, I2C, PWM, USART, DAC i ADC oraz dwa 80-pinowe złącza dużej gęstości ze wszystkimi pinami układów. Zestaw może z łatwością uruchamiać funkcjonalności utworzone za pomocą TensorFlow Lite, gdzie jeden z rdzeni służy do obliczania algorytmów wizji komputerowej w locie, podczas gdy drugi może wykonywać operacje na niskim poziomie, takie jak sterowanie silnikiem lub działanie jako interfejs użytkownika. Dzięki dużym możliwościom płytki, znajdzie ona zastosowanie w takich obszarach jak wysokiej klasy maszyny przemysłowe, sprzęt laboratoryjny, wizja komputerowa, sterowniki PLC, interfejsy użytkownika czy kontroler robotyki. Właściwości Mikrokontroler STM32H747XI dual Cortex®-M7 + M4 32bit low power Arm® MCU Moduł radiowy Murata 1DX dual WiFi 802.11b/g/n 65 Mbps i Bluetooth 5.1 BR/EDR/LE Moduł bezpieczeństwa ATECC608 Obsługa akumulatora Li-Po Single Cell, 3,7 V, 700 mAh (zintegrowana ładowarka) Pobór prądu 2,95 μA w trybie czuwania (Backup SRAM OFF, RTC/LSE ON) Złącze wyświetlacza Host MIPI DSI i MIPI D-PHY do interfejsu z dużym wyświetlaczem o małej liczbie pinów Graficzny sprzętowy akcelerator GPU Chrom-ART™ 22 x Timer i watchdog 4 x port UART (2 z kontrolą przepływu) Ethernet PHY 10/100 Mb/s (tylko przez port rozszerzeń) Interfejs karty SD dla złącza karty SD (tylko przez port rozszerzeń) Złącza MKR Dwa 80-stykowe złącza z wyprowadzonymi wszystkimi urządzeniami peryferyjnymi Interfejs kamery 8-bitowy, do 80 MHz 3 × ADC z maks. 16-bitami rozdzielczość (do 36 kanałów, do 3,6 MSPS) 2 × 12-bit DAC (1 MHz) Host/urządzenie USB-C, wyjście DisplayPort, High/Full Speed Zasilanie płytki (USB/VIN) 5 V Napięcie robocze 3,3 V Temperatura pracy -40°C do 85°C
