Vidos Wideodomofon Z Oświetlaczem Led (S1108A) Płock

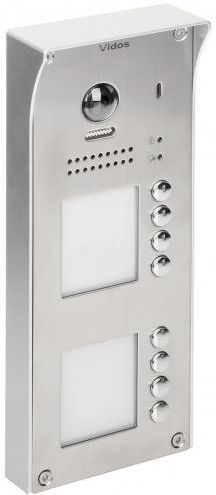

OPIS I ZASTOSOWANIE Podtynkowa stacja bramowa model S1108A to nowoczesne rozwiązanie dla systemów wideodomofonowych z serii Vidos DUO . Urządzenie pracuje na bazie czytnika kart (breloków) zbliżeniowych typu RFID , kamery CMOS w rozdzielczości 2MPX (Full HD), obiektywu fisheye (rybie oko) oraz wbudowanego mikrofonu i głośnika. Panel umożliwia nie tylko zdalne wywołanie i rozmowę z abonentem, ale pozwala również na samodzielne uzyskanie wstępu na teren posesji za pośrednictwem breloków zbliżeniowych RFID . Urządzenie posiada 1 wyjście przekaźnikowe (z możliwością rozbudowy o 2 wyjście) , obsługuje do 12 monitorów lub unifonów dodatkowych oraz pozwala na podłączenie zewnętrznego czujnika detekcji ruchu PIR. Oferowana stacja bramowa Vidos Duo przeznaczona jest do pracy w ramach 8-abonentowych systemach wideodomofonowych . W urządzeniu zastosowano szereg potrzebnych funkcji systemach takich jak: stałe lub cykliczne zbliżenie obserwowanego obrazu , czułości mikrofonu, oraz głośność dźwięków. Praktycznym rozwiązaniem jest również możliwość łatwego dodawania i usuwania użytkowników za pośrednictwem breloków MASTER oraz realizowanie adresowanych połączeń interkom-owych z innymi urządzeniami. Wykorzystując zewnętrzne moduły rozszerzeń możliwe jest zwiększenie możliwości systemu o obsługę drugiego wyjścia przekaźnika. SYSTEM 2-PRZEWODOWY VIDOS DUO Wideodomofony VIDOS DUO to ultranowoczesne rozwiązanie video-domofonowe , które charakteryzuje się wyjątkowym wzornictwem, innowacyjną technologią oraz prostotą montażu wraz z możliwością własnych konfiguracji. Realizacja systemów Vidos DUO na bazie połączeń 2-żyłowych znacznie ułatwia montaż i pozwala na modernizację wcześniejszych systemów 2-przewodowych. Możliwość rozbudowy o dodatkowe funkcje odbywa się poprzez stosowanie dedykowanych modułów , które łączone są z głównym modułem zasilającym . W ten sposób cały system otrzymuje nowe możliwości bez konieczności wprowadzania zmian w samej strukturze instalacji. 2-żyłowe, niepolaryzowane połączenia pomiędzy punktami w instalacji, do 16 lub 4 monitorów w lokalu (system jedno, dwu lub wieloabonentowy), odległość do 150m od stacji bramowej do najdalszego monitora, adresowany interkom pomiędzy monitorami, 1 zasilacz na maksymalnie 4 monitory, możliwość podłączenia do 4 stacji bramowych, obsługa do 2000 użytkowników, możliwość rozbudowy systemu o funkcjonalność modułów rozszerzeń. MOŻLIWOŚĆ ROZBUDOWY Istnieje możliwość rozbudowy systemu za pośrednictwem dedykowanych modułów dostępnych jako opcja WYPOSAŻENIA DODATKOWEGO dostępnego pod ceną produktu. rozbudowa systemu o dodatkowe stacje bramowe (z modułem M-SM4), rozbudowa systemu o dodatkowe monitory (z modułem M-SM4), sterowanie dwoma przekaźnikami (z modułem B5), obsługa czujnika detekcji ruchu PIR. CHARAKTERYSTYKA STACJI BRAMOWEJ Zworka rodzaju rygla – ustawienie w zależności od typu rygla i jego zasilania, Złącze główne – do połączenia kasety z 2-żyłową szyną systemu oraz ryglem, Złącze moduł rozszerzeń – do połączenia dodatkowego modułu z przyciskami wywołania, OZNACZENIE PINÓW BUS: połączenie z szyną 2-żyłową, brak polaryzacji, PL: Zasilacz (+) / dodatkowy przycisk zwalniania rygla S+: rygiel (+) S-: rygiel (-) INSTRUKCJA MONTAŻU Doprowadź przewody do miejsca montażu stacji bramowej, Przez otwory w daszku stacji bramowej zaznacz miejsce montażu a następnie wywierć w tych miejscach otwory i umieść w nich kołki montażowe. Używając klucza dołączonego do zestawu poluzuj śrubę na dolnej krawędzi stacji bramowej i zdejmij metalową, przednią cześć obudowy. Podłącz okablowanie i zamontuj daszek wraz z modułem głównym, wykorzystując wcześniej przygotowane otwory, Jeżeli jest taka potrzeba umieść w podświetlanym szyldzie informacje dla odwiedzających, Przykręć przednią pokrywę śrubą. WAŻNE! Zalecana wysokość montażu stacji bramowej : 130-160cm, Kąt widzenia obiektywu w stacjach bramowych wynosi 105 stopni. OBIEKTYW SZEROKOKĄTNY Stacja bramowa model S1108A jest wyposażona w obiektyw typu „rybie oko” , którego kąt widzenia w szerokości wynoś 170º. W monitorach wyposażonych w funkcję obsługi obiektywów szerokokątnych istnieje możliwość zbliżania obrazu z takiej kamery. ZAWARTOŚĆ OPAKOWANIA PODSTAWOWY SCHEMAT POŁĄCZENIA (1 stacja bramowa + 1 monitor) ROZBUDOWA O DODATKOWE STACJE BRAMOWE (z wykorzystaniem modułu M-SM4) WAŻNE! Jeżeli do jednego lokalu jest podłączona więcej niż jedna stacja bramowa, każda powinna mieć inny adres 0, 1, 2, lub 3. ROZBUDOWA O DODATKOWE MONITORY WAŻNE! Jeżeli w jednym lokalu znajduje się więcej niż jeden monitor, ustaw adres pierwszego na [0] a kolejne adresuj od 1-12. To ustawienie umożliwi komunikowanie się z wybranym monitorem w systemie. (Interkom adresowany) Ustawienie jednakowego adresu na wszystkich urządzeniach wewnętrznych umożliwi korzystanie z funkcji interkomu wewnętrznego, po wywołaniu dzwonią wszystkie monitory. Pierwszy monitor - MASTER => kolejne 3-SLAVE Na ostatnim monitorze w linii ustaw przełącznik DIP6 w poz. ON, pozostałych na OFF ROZBUDOWA O DODATKOWE MONITORY (z wykorzystaniem modułu M-SM4) DANE TECHNICZNE Zasilanie 24V DC Zasilanie elektrozaczepu 12V DC max.300mA Wyjścia przekaźnikowe 1 lub 2 z modułem B5 Ilość przewodów 2 bez polaryzacji Maksymalne obciążenie styków przekaźnika 3A Przetwornik kamery CMOS 1/2,7” fisheye (rybie oko) Rozdzielczość 2MPX Kąt widzenia obiektywu 170° w szerokości Interkom Tak Pobór mocy w trybie czuwania 0,8W Sposób montażu Natynkowy Temperatury pracy -20°C ~+55°C Stopień ochrony IP54 Wymiary 281x110x44mm
