Terra MV912L Płock

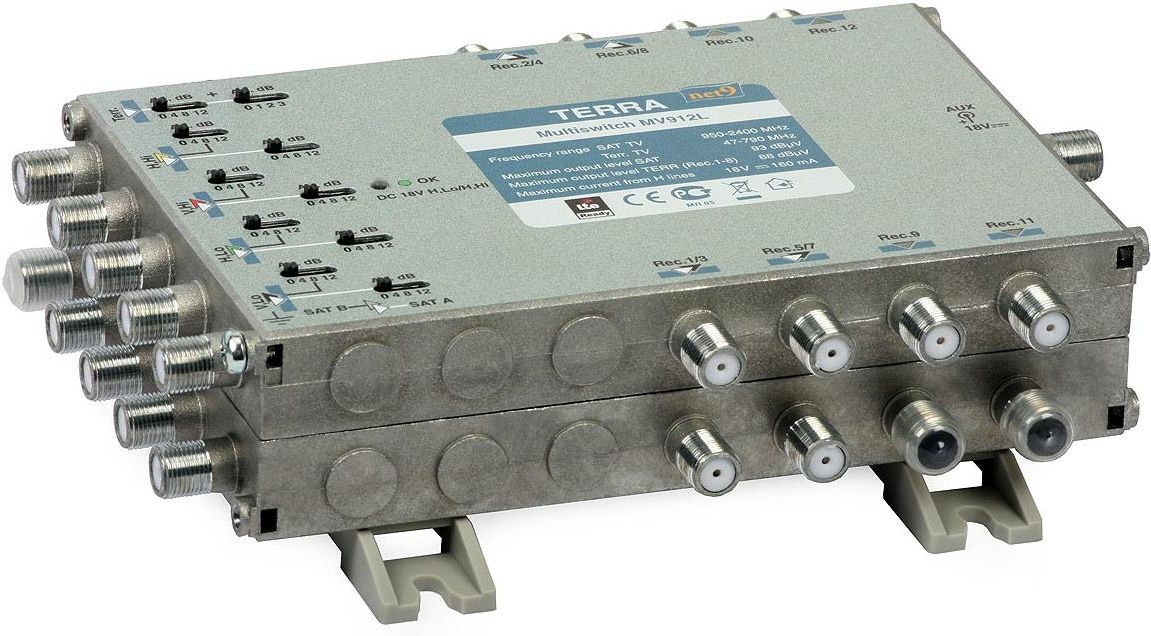

Multiswitch MV-912L 9-wejściowy/12-wyjściowy Terra Kod towaru: MV-912L Multiswitch MV-912L TERRA klasa A, 9-wejściowy, 12-wyjściowy z aktywną naziemną - bez zasilacza multiswitch radialny wbudowana prekorekcja charakterystyki kabla grupowanie wyjść pod względem poziomu wyjściowego separacja pomiędzy wejściami większa niż 30 dB aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz) odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A Multiswitche serii MV zaprojektowane zostały w sposób umożliwiający pracę w średnich i dużych zbiorczych instalacjach telewizyjnych RTV+SAT. Mogą być również stosowane w mniejszych instalacjach domowych. Multiswitch MV-912L posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Multiswitch MV-912L posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE). Odlewana obudowa zapewnia wysoką skuteczność ekranowania, które uniemożliwia przenikanie sygnałów zakłócających do wewnątrz urządzenia. Wysoki poziom sygnału wyjściowego, wbudowana prekorekcja charakterystyki tłumienia przewodów koncentrycznych oraz stopniowanie tłumienia na wyjściach multiswitcha umożliwia budowanie dużych instalacji, w których długość przyłączy abonenckich sięgać może nawet 80 m. Zasilanie multiswitcha zrealizować można poprzez zastosowanie wzmacniacza magistrali SA-91 lub z podłączonego lokalnie zasilacza PS-182F. Z jednego źródła możliwe jest zasilanie większej liczby urządzeń (maksymalny pobór prądu przez multiswitch 100 mA). Dane techniczne Rodzaj towaru Multiswitch Liczba konwerterów 2x quatro Seria MV-9xx Model MV-912L Marka TERRA Typ końcowy Rodzaj klasyczny Zastosowanie wewnętrzny Typ współpracującego konwertera quatro TAK wideband NIE Liczba wejść 9 Liczba wyjść Legacy 12 Tor RTV aktywny TAK zasilenie przedwzmacniacza NIE Wejście pasmo RTV 47-790 MHz pasmo SAT IF 950-2150 MHz regulacja wzmocnienia w torze RTV 0-15 dB z krokiem 1 regulacja wzmocnienia w torze SAT IF 0-12 dB z krokiem 4 Wyjście pasmo RTV 47-790 MHz pasmo SAT IF 950-2150 MHz poziom sygnału RTV na wyj. 1-4 88 dBµV poziom sygnału RTV na wyj. 5-8 88 dBµV poziom sygnału RTV na wyj. 9-12 86 dBµV poziom sygnału SAT IF na wyjściach 1-12 93 dBµV Wzmocnienie toru SAT IF - wbudowana prekorekcja charakterystyki tłumienia przewodu wyjścia 1-4 9...14 dB wyjścia 5-8 8...12 dB wyjścia 9-12 7...10 dB Wzmocnienie toru RTV - wbudowana prekorekcja charakterystyki tłumienia przewodu wyjścia 1-4 4...9 dB wyjścia 5-8 3,5...8 dB wyjścia 9-12 3...7 dB Separacja wejść SAT IF >30 dB Separacja wyjść RTV >35 dB SAT IF >30 dB Tłumienie odbić RTV/SAT >30 dB SAT/RTV >40 dB Zasilanie na wejściach RF H/Lo, H/Hi 18 V V/Lo, V/Hi 14 V Pobór prądu z odbiornika 0,06 A z linii H lub zewnętrznego zasilacza DC 18 V <0,16 A Sygnały sterujące 14/18V, 0/22kHz, tone burst, DiSEqC 1.0, DiSEqC 2,0 lub pokrewne Odlewna obudowa TAK Zasilany zdalnie TAK Wbudowany zasilacz NIE Klasa ekranowania A Zgodność z Rozporządzeniem MTBiGM TAK Zasilanie DC 18 V Temperatura pracy -20...+50 °C Wymiary 187x135x52 mm Masa 1,26 kg
