Polon - Alfa Optyczna Czujka Dymu (Adr20R) Płock

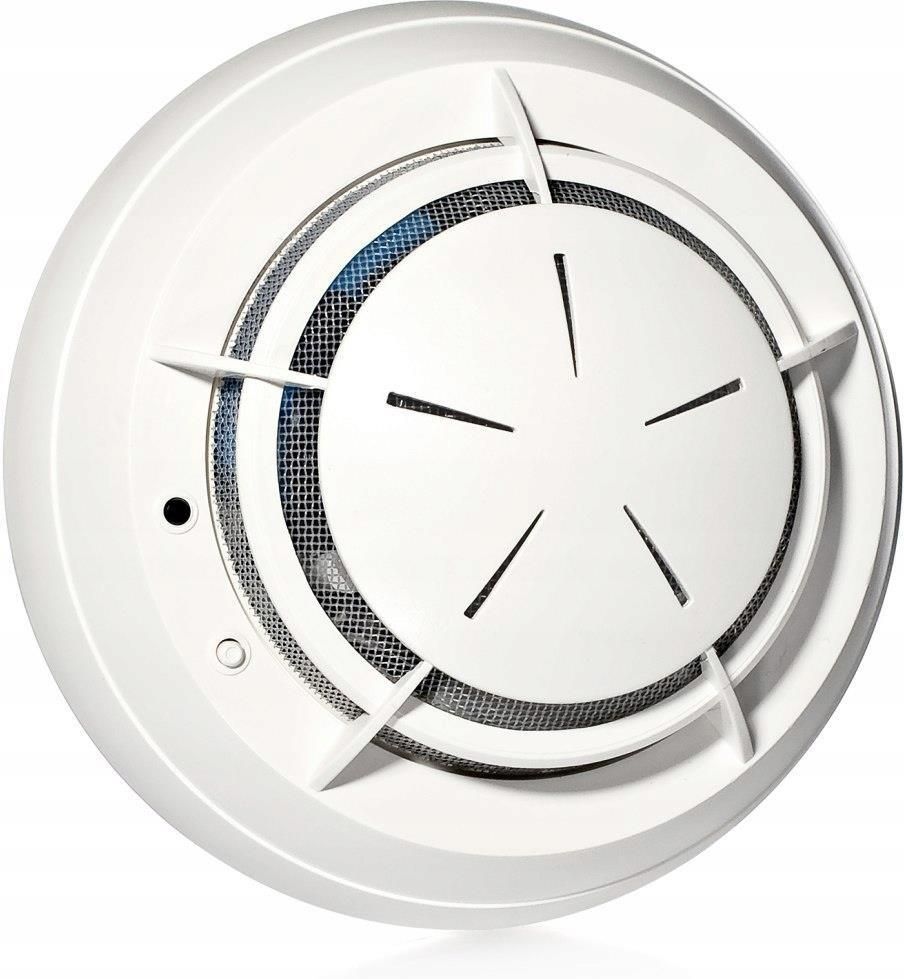

Certyfikowana optyczna czujka dymu ADR-20R Optyczna czujka dymu ADR-20R jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury. Można ją instalować w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Zasada działania Czujka ADR-20R jest czujką optyczną typu rozproszeniowego. Działa na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki dymu (aerozolu) w komorze pomiarowej, niedostępnej dla światła zewnętrznego. Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania podczerwonego, emitowanego przez nadajnik - diodę elektroluminescencyjną, póki do komory nie wnikną cząstki dymu rozpraszające to promieniowanie, kierując je na odbiornik. Po przekroczeniu określonej wartości progowej, układ elektroniczny czujki włącza sygnalizację optyczną i akustyczną w czujce oraz powoduje przełączenie zestyku wyjściowego przekaźnika alarmowego. Włączenie zestyku w linię dozorową centrali sygnalizacji włamaniowej może wymagać zastosowania odpowiednich rezystorów: alarmowego i końcowego, właściwych dla danej centrali. Przekaźnik w czujce w stanie dozorowania może pracować w dwóch trybach: w trybie napięciowym – przekaźnik znajduje się stale pod napięciem i jego styki są przełączane z chwilą zadziałania czujki oraz po zaniku napięcia zasilania (ustawienie fabryczne) w trybie beznapięciowym - styki przekaźnika przełączane są tylko po zadziałaniu czujki Funkcjonalność Czujka jest zasilana z centrali sygnalizacji włamaniowej. Czujka może znajdować się w następujących stanach: dozorowania – rozbłyski diody co 40 s potwierdzają jej poprawną pracę alarmowania – sygnalizuje rozbłyskami diody i modulowanym sygnałem akustycznym uszkodzenia – krótkotrwałym co 40 s sygnałem akustycznym bez błysku diody zbyt niskiego napięcia zasilania - krótkotrwałym co 40 s sygnałem akustycznym i rozbłyskiem diody Czujka jest wyposażona w przycisk umożliwiający sprawdzenie jej poprawnego działania. Wciśnięcie przycisku testowania uruchamia sygnalizację optyczną i akustyczną jak dla stanu alarmu pożarowego. W przypadku zabrudzenia się komory pomiarowej czujki, co może nastąpić w wyniku długotrwałej eksploatacji w niesprzyjających warunkach, można w prosty sposób oczyścić komorę lub zastąpić ją nową. Instalowanie Czujki można instalować we wszystkich pomieszczeniach zagrożonych pożarem. Powierzchnia chroniona przez pojedynczą czujkę, zależna od wysokości jej instalowania, wynosi od 60 do 80 m2. Należy je instalować na sufi cie, na środku pomieszczenia, a jeżeli nie jest to możliwe, należy zapewnić min. 20 cm wolnej przestrzeni od ścian i przedmiotów, mogących utrudnić swobodny przepływ powietrza. Czujki nie powinny być instalowane w pobliżu wentylatorów, urządzeń klimatyzacyjnych, grzejników, kuchenek, w miejscach powstawania i skraplania pary wodnej. Dane techniczne Czujka posiada Europejski Certyfikat Zgodności 1438/CPD/0145 CNBOP na zgodność z normą PN-EN 14604:2006 (EN 14604:2005) ISO 9001 Zasilanie: 12 V ± 20 % Prąd dozorowania w trybie: - przekaźnik bez napięcia: ≤ 500 µA - przekaźnik pod napięciem: ≤ 17 mA Prąd alarmowania przy 12 V w trybie: - beznapięciowym: max 24 mA - napięciowym: max 8 mA Przekaźnik alarmowy: zestyk przełączny Obciążalność zestyku przekaźnika: 1A/30 V 0,5A/125 V Kolor obudowy czujki: biały Zakres temperatur pracy: od -10°C do +55°C Wilgotność względna: o 95% przy 40°C Wymiary czujki (z gniazdem): Ø 112 x 57 mm Rozstaw otworów do mocowania: 72 mm Uwaga Czujka jest przewidziana wyłącznie do pracy w systemach sygnalizacji włamaniowej, zasilana z dowolnej centrali alarmowej.
