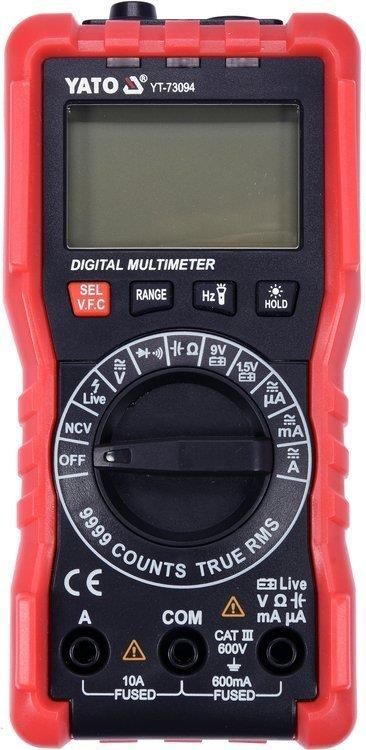

Yato Wielofunkcyjny Miernik Cyfrowy Yt-73094 Nowe Miasto nad Pilicą

WIELOFUNKCYJNY MIERNIK CYFROWY Miernik uniwersalny z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest możliwość bezkontaktowego wykrywania napięcia przemiennego, a także wykrycie przewodu fazowego przez izolację. Za pomocą testu baterii 1,5V i 9V możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany. Podstawowe pomiary pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS + V.F.C. pomiar napięcia stałego: D.C. 0-600V pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS + V.F.C. pomiar natężenia prądu stałego: D.C. 0-10A pomiar rezystancji: 0-9,999MΩ test diody: IF 1mA, UR 3.3V test ciągłości obwodu: 0-30Ω Dodatkowe pomiary pomiar pojemności kondensatora: 0-99,99mF pomiar częstotliwości: 0-60khz bezkontaktowe wykrywanie napięcia przemiennego: NCV test baterii 1.5V z rezystancją obciążenia ok. 30Ω test baterii 9V z rezystancją obciążenia ok. 300Ω Dokładność pomiaru Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V dokładność pomiaru miernika YT-73094 dla tego zakresu to : ±(1,2% + 3), rozdzielczość 0.1V obliczenia błędu pomiaru wzór: (wynik pomiaru x 1.2%) + 3 x rozdzielczość obliczenia: (235 x 1.2%) + 3 x 0.1 = 2,82 + 0,3 = 3,12V Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 3,12V wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,114V wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,15A Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. Wbudowane funkcje TRUE RMS - miernik z tą funkcją oblicza realną wartość skuteczną napięcia i natężenia prądu przemiennego zarówno dla przebiegów sinusoidalnych jak i nie sinusoidalnych. Urządzenie najpierw mierzy rzeczywistą wartość sinusoidy w kilku odstępach czasowych → następnie wyniki pomiarów podnosi do kwadratu → sumuje je → oblicza średnią → a na koniec wynik średniej pierwiastkuje. Wynik pomiaru to realna wartość skuteczna napięcia/natężenia prądu przemiennego nawet dla odkształconej sinusoidy czy przebiegu prostokątnego NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy V.F.C. - funkcja odfiltrowuje częstotliwość PWM ze sterownika VFD i pozostawia tylko niską częstotliwość. Filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika. Funkcja przydatna np. do pomiarów pracy silnika, w którym zmiana prędkości obrotowej następuje poprzez regulację częstotliwości zasilania Test baterii 1,5 oraz 9V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości Dodatkowe informacje wyświetlacz LCD, maksymalny wyświetlany wynik: 9999 podświetlenie ekranu oraz funkcja latarki sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 50Ω (brak możliwości ustawienia miernika tylko na test diody) w zestawie sondy pomiarowe konstrukcja z zabezpieczeniami przeciążeniowymi obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi automatyczne wyłączenie się miernika wskaźnik niskiego poziomu baterii zasilanie: dwie baterie 1.5V(AAA) Bezkontaktowe wykrywanie napięcia przemiennego Miernik posiada czujnik, który jest w stanie wykryć pole elektromagnetyczne generowane przez napięcie przemienne. Tego pomiaru można użyć np. do wykrywania ukrytych przewodów pod napięciem przemiennym. Automatyczne wyłączanie Miernik posiada funkcję samoczynnego wyłączania w przypadku bezczynności ze strony użytkownika, po ok.15 minutach od ostatniej reakcji użytkownika miernik samoczynnie się wyłączy. Pozwoli to zmniejszyć zużycie baterii. W zestawie miernik 2 przewody testowe AR9GWEYT-73094MK3S
