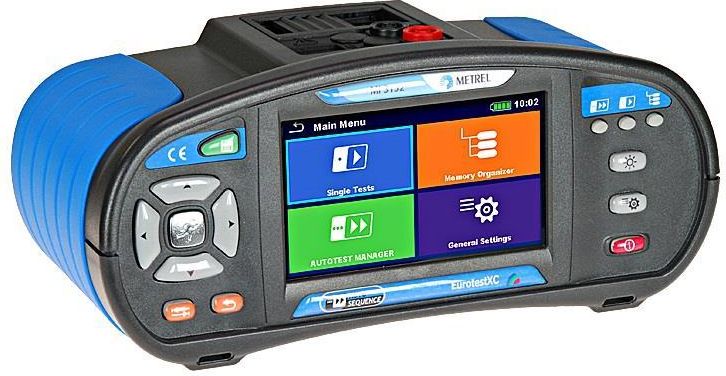

Miernik instalacji elektrycznych Metrel MI 3152H EurotestXC 2,5 kV + Program PC + świadectwo wzorcowania Białystok

Towar na specjalne zamówienie. Szacunkowy czas realizacji ok. 14 dni roboczych. Metrel MI 3152H EurotestXC 2,5kV jest nowej generacji przyrządem pomiarowym z bogatej oferty firmy Metrel. Znane z wcześniejszych modeli funkcje takie jak wykonywanie kompletnych pomiarów bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/EN 61557 oraz funkcja automatycznych testów dla sieci w układach TN oraz TT poszerzone o pomiar rezystancji napięciem do 2,5 kV, są teraz zarządzane z poziomu zupełnie nowego interfejsu bazującego na kolorowym, dotykowym wyświetlaczu. Szeroki zakres funkcji obejmuje m.in.: monitorowanie napięcia online, testowanie kolejności faz, testowanie warystorów, pomiary rezystancji uziemienia metodą 3-przewodową oraz 2-cęgową, pomiar natężenia oświetlenia, pomiar prądów upływu za pomocą cęgów (wart. TRMS), pomiar wyłączników RCD, pomiary impedancji linii oraz pętli zwarcia, a także kalkulacje współczynników PI oraz DAR. Funkcje pomiarowe: Rezystancja izolacji napięciem DC od 50V do 2500V; kalkulacje PI i DAR Test warystora Ciągłość połączeń ochronnych i wyrównawczych prądem 200mA DC Ciągłość połączeń ochronnych i wyrównawczych prądem 7mA Impedancja linii oraz pętli zwarcia - także połączone w jednej funkcji Z AUTO Impedancja pętli zwarcia bez wyzwolenia wyłącznika RCD Wartość TRMS napięcia oraz częstotliwości Kolejność następstwa faz Testowanie wyłączników RCD (ogólnego stosowania oraz selektywne, typ AC, A, F, MI RCD, EV RCD) Rezystancja uziemienia (metoda 3-przewodowa oraz 2-cęgowa) Rezystywność gruntu za pomocą adaptera Ro (opcja) Wartość TRMS prądów upływu oraz obciążenia (opcja) Natężenie oświetlenia (opcja) Impedancja pętli w wysokiej rozdzielczości (mΩ) (opcja) Obsługa skanerów kodów kreskowych/ kodów QR Autosekwencje oraz sprawdzanie funkcjonalne urządzeń zasilających pojazdy elektryczne (EVSE) Określanie lokalizacji przewodów Główne zalety Zdefiniowane automatyczne sekwencje testowe AutoSequences® Zdefiniowane testy automatyczne: Auto TT (U, Zln, Zs, Uc) Auto TN/RCD (U, Zln, Zs, Rpe) Auto TN (U, Zln, Zs, Rpe) Wbudowane ekrany pomocy ze schematami połączeń. Wbudowane charakterystyki zabezpieczeń do automatycznej oceny wyniku pomiaru impedancji linii/pętli zwarcia. Monitorowanie napięcia na trzech złączach w czasie rzeczywistym Auto RCD: Automatyczna zmiana polaryzacji przy pomiarze ciągłości. Zautomatyzowana procedura testowania wyłączników RCD. Automatyczna procedura pomiaru impedancji (Z AUTO). Przewodnik po oględzinach. Możliwość filtrowania funkcji pomiarowych pod kątem zastosowania Akumulatory oraz ładowarka znajdują się w wyposażeniu standardowym. Wbudowany moduł Bluetooth do komunikacji z komputerem PC lub urządzeniami mobilnymi. Oprogramowanie Metrel Electrical Safety Manager pozwala tworzyć struktury pomiarowe, przesyłać je do przyrządu, a także pobierać z przyrządu wyniki i tworzyć z nich raporty pomiarowe. Wsparcie dla oprogramowania aMESM pozwalającego zarządzać pomiarami z poziomu urządzenia mobilnego (opcja). Zastosowanie Odbiorcze lub okresowe badania instalacji domowych i przemysłowych. Badania instalacji w układach sieci TT oraz TN. Obserwacje trendów izolacji. Testowanie instalacji jednofazowych oraz wielofazowych. Badania instalacji odgromowych. Badania urządzeń zasilających pojazdy elektryczne (EVSE). Wyposażenie standardowe: Miernik EurotestXC 2,5 kV Wtyczka commander, 1.5 m Przewody pomiarowe 2,5 kV 2 x 1.5 m Przewody pomiarowe, 3 x 1.5 m Zasilacz + 6 akumulatorków NiMH, typ AA Sondy pomiarowe, 4 szt. (niebieska, czarna, zielona, czerwona) Krokodylki, 4 szt. (niebieski, czarny, zielony, czerwony) Zestaw do uziemień 20 m Przewód RS232 - PS/2 Przewód USB Futerał Pasek na szyję Oprogramowanie PC MES Manager BASIC Skrócona instrukcja obsługi Świadectwo wzorcowania DANE TECHNICZNE FunkcjaZakres pomiarowyRozdzielczośćDokładność CIĄGŁOŚĆ Prąd testowy 7 mA 2-przewody 0.00 Ω ... 19.99 Ω 20.0 Ω ... 1999 Ω 0.1 Ω 1 Ω ±(5 % w.w. + 3 cyfry) Prąd testowy 200 mA 2-przewody 0.00 Ω ... 19.99 Ω 20.0 Ω ... 199.9 Ω 200.0 Ω ... 1999 Ω 0.01 Ω 0.1 Ω 1 Ω ±(3 % w.w. + 3 cyfry) ±(5 % w.w.) ±(5 % w.w.) REZYSTANCJA IZOLACJI Napięcie testowe 50/100/250 V 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ 0.01 MΩ0.1 MΩ ±(5 % w.w. + 3 cyfry) ±(10 % w.w.) ±(20 % w.w.) Napięcie testowe 500/1000 V 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 200 MΩ ... 999 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ ±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) Napięcie testowe 2500 V 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 199.9 MΩ 200 MΩ ... 999 MΩ 1.00 GΩ ... 19.99 GΩ 0.01 MΩ 0.1 MΩ 1 MΩ 0.01 GΩ ±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) ±(10 % w.w.) RCD Napięcie dotykowe 0.00 V ... 19.99 V 20.0 V ... 99.9 V 0.1 V (-0%/±15 %) w.w. ± 10 cyfr (-0%/±15 %) w.w. Czas zadziałania 0.00 ms ... 40.0 ms 0.0 V ... maks. Czas 0.1 ms ±1 ms ±3 ms Prąd wyzwolenia 0.2xIΔN ... 1.1xIΔN (AC) 0.2xIΔN ... 1.5xIΔN (A), IΔN ≥30 mA) 0.2xIΔN ... 2.2xIΔN (A), IΔN 0.2xIΔN ... 2.2xIΔN (B) 0.05xIΔN ±0.1xIΔN IMPEDANCJA Zlinii L-L, L-N Ipsc 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ 0.01 Ω 0.1 Ω 1 Ω 10 Ω ±(5 % w.w. + 5 cyfr)±(10 % w.w.) Zpętli L-PE, Ipfc 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ 0.01 Ω 0.1 Ω 1 Ω 10 Ω ±(5 % w.w. + 5 cyfr)±(10 % w.w.) NAPIĘCIA TRMS 0 … 550 V 1 V ±(2 % w.w. + 2 cyfry) Częstotliwość 0.00 Hz .. 9.99 Hz 10.0 Hz ... 499.9 Hz 0.01 Hz 0.1 Hz ±(0.2 % w.w. + 1 cyfra) PRĄD TRMS, AC z A 1018 0.0 mA ... 99.9 mA 100 mA ... 999 mA 1.00 A ... 19.99 A 0.1 mA 1 mA 0.01 A ±(5 % w.w. + 5 cyfr) ±(3 % w.w. + 3 cyfry) ±(3 % w.w.) TRMS, AC z A 1019 0.0 mA ... 99.9 mA 100 mA ... 999 mA 1.00 A ... 19.99 A 0.1 mA 1 mA 0.01 A wskazanie poglądowe ±(5 % w.w.) ±(3 % w.w.) TRMS, AC/DC z A 1391, zakres = 40 A 0.00 A ... 1.99 A 2.00 A ... 19.99 A 20.0 A ... 39.9 A 0.01 A 0.01 A 0.1 A ±(3 % w.w. + 3 cyfry) ±(3 % w.w.) ±(3 % w.w.) TRMS, AC/DC z A 1391, zakres = 300 A 0.00 A ... 19.99 A 20.0 A ... 39.9 A 40.0 A ... 299.9 A 0.01 A 0.1 A 0.1 A wskazanie poglądowe ±(3 % w.w. + 5 cyfr) REZYSTANCJA UZIEMIENIA 3-przewodowo 0.00 Ω ... 19.99 Ω 20.0 Ω ... 199.9 Ω 200.0 Ω ... 9999 Ω 0.01 Ω 0.1 Ω 1 Ω ±(5 % w.w. + 5 cyfr) 2-cęgowo 0.00 Ω ... 19.99 Ω 20.0 Ω ... 30.0 Ω 30.1 Ω ... 39.9 Ω 0.01 Ω 0.1 Ω 0.1 Ω ±(10 % w.w. + 10 cyfr) ±(20 % w.w.) ±(30 % w.w.) Rezystywność gruntu 0.0 Ωm … 99.9 Ωm 100 Ωm ... 999 Ωm 1.00 kΩm ... 9.99 kΩm 10.0 kΩm ... 99.9 kΩm 100 kΩm ... 9999 kΩm 0.1 Ωm 1 Ωm 0.01 kΩm 0.1 kΩm ±(5 % w.w.) dla Re 1 Ω … 1999kΩ ±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ ±(20 % w.w.) dla Re 20 kΩ NATĘŻENIE OŚWIETLENIA Typ B 0.01 lux ... 19.99 lux 20.0 lux ... 199.9 lux 200 lux ... 1999 lux 2.00 klux ... 19.99 klux 0.01 lux 0.1 lux 1 lux 10 lux ±(5 % w.w. + 2 cyfr)±(5 % w.w.) Typ C 0.01 lux ... 19.99 lux 20.0 lux ... 199.9 lux 200 lux ... 1999 lux 2.00 klux ... 19.99 klux 0.01 lux 0.1 lux 1 lux 10 lux ±(10 % w.w. + 3 cyfr)±(10 % w.w.) DANE OGÓLNE Zasilanie 9 VDC (6 akumulatorków x1.5 V, typ AA) Kategoria przepięciowa 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV Stopień ochrony podwójna izolacja Komunikacja BT, USB, RS232 Masa 1.3 kg Wymiary 230 x 103 x 115 mm
