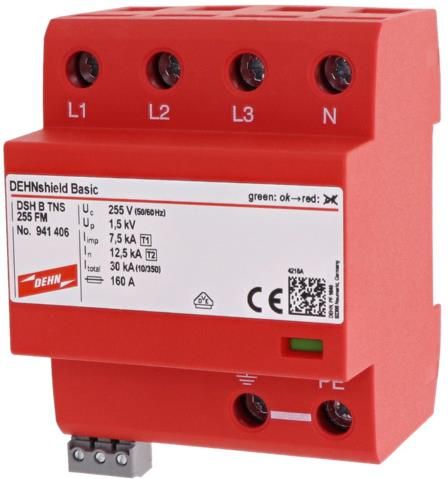

Dehn Ogranicznik Przepięć B+C Typ 1+2 4P 12,5/50Ka 1,5Kv Dsh B Tns 255 Fm (941406) Żywiec

OGRANICZNIK PRZEPIĘĆ B+C 4P DEHN 941406 DANE TECHNICZNE Ogranicznik przepięć zgodnie - z PN-EN 61643-11 typ 1 + typ 2 / klasa I + klasa II Koordynacjaenergetyczna z urządzeniem końcowym (≤ 10 m) - typ 1 + typ 2 + typ 3 Napięcie znamionowe - AC (UN ) 230 / 400 V (50 / 60 Hz) Największe napięcie trwałej pracy - AC (UC ) 255 V (50 / 60 Hz) Prąd udarowy - (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA Prąd udarowy - (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA Znamionowy prąd wyładowczy - (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (In ) 12,5 / 50 kA Napięciowy poziom ochrony - [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV Zdolność gaszenia prądu następczego - AC (Ifi ) 25 kArms Ograniczanie prądu następczego / selektywność bezpiecznik - 35 A gG nie zadziała do 25 kArms (spodziewanego) Czas zadziałania - (tA ) ≤ 100 ns Maksymalny bezpiecznik dodatkowy - 160 A gG Przepięcia dorywcze - (TOV) [L-N] (UT) – cecha 440 V / 120 min – wytrzymały Zakres temperatury pracy - (TU ) -40°C ... +80°C Wskaźnik działania / uszkodzenia - zielony / czerwony Liczba portów - 1 Przekrój przewodów(L1, L2, L3, N, PE, 9) (min.) - 1,5 mm2 drut / linka Przekrój przewodów (L1, L2, L3, N, PE, 9) (maks.) - 35 mm2 wielodrutowo / 25 mm2 linka Montaż - szyna 35 mm zgodnie z EN 60715 Materiał obudowy - termoplast, czerwony, UL 94 V-0 Miejsce montażu - wewnątrz pomieszczeń Stopień ochrony - IP 20 Szerokość montażowa - 4 moduł(y), DIN 43880 Certyfikaty - VDE Rodzaj zestyku zdalnej sygnalizacji (FM) - bezpotencjałowy zestyk przełączny Parametry obwodu sygnalizacji - AC 250 V / 0,5 A Parametry obwodu sygnalizacji - DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A Przekrój przewodów zdalnej sygnalizacji (FM) - maks. 1,5 mm2 drut / linka
