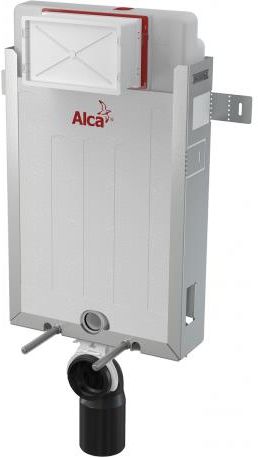

Alcaplast Renovmodul AM115/1000 Zielona Góra

Podtynkowy system instalacyjny do zabudowy ciężkiej Producent: Alcaplast Kod produktu: AM115/1000 Opis produktu i specyfikacja: Zastosowanie Do zamontowania wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm Do muszli wiszących WC Do zamurowania lub obmurowania – proces mokry Zalecany przy remontach Specyfikacja Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną Kompatybilny ze wszystkimi przyciskami sterującymi Alca Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń Materiał konstrukcji nośnej: blacha ocynkowana Głębokość montażu regulowana od 20–95 mm Wysokość montażowa 1062 mm Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności Zawiera dozownik tabletek WC Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93 mm Ocynkowana konstrukcja nośna z czterema zawiasami skrzydłowymi dla łatwej instalacji Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu Doprowadzenie wody z tyłu/z góry Zawór kątowy z możliwością podłączenia do instalacji MEPLA Serwis bez narzędzi Głębokość konstrukcji 125 mm To rozwiązanie techniczne pozwala na mocowanie do nierównej (wykutej) powierzchni ściany bez wyrównywania tylnej ścianki w zakresie do 50 mm Wyciągany element styropianowy dla łatwego dostępu podczas instalacji W zestawie Elementy mocujące do mocowania WC: pręt gwintowany M12 – 2 szt, podkładki 4 szt, nakrętka 2 szt, osłony gwintu 2 szt Zestaw mocujący: śruba Ø8x60 - 4 szt., kołek O12 - 4 szt Kolano odpływu HT 90/110 polietylen, PE-HD Pokrywa otworu serwisowego łatwo skracalna Zbiornik z zaworem spustowym i napełniającym Ocynkowana rama konstrukcji nośnej Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu Zestaw do aplikacji tabletek toaletowych Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" –3/8" Uszczelka odpływu, rura polipropylenowa, uszczelka rury Uszczelka, rura polipropylenowa, karbowana wkładka Parametry Zalecany zakres ciśnienia: 0,3 - 0,5 MPa Funkcjonalny zakres ciśnienia wody: 0,05 - 1,6 MPa Rezerwa higieniczna: 3 l Małe spłukiwanie: 2,5 - 3,5 l Objętość wody w zbiorniku: 9 l Podłączenia wody od tyłu lub od góry otworami montażowymi: G1/2 " Domyślne ustawienie małego spłukiwania: 3 l Domyślne ustawienie dużego spłukiwania: 6 l Duże spłukiwanie: 6 - 9 l Test wytrzymałości: 400 kg Do pobrania AM115/1000 - Specyfikacja Techniczna PDF Galeria:
