Ropam Zasilacz Psreco2012 Żarki

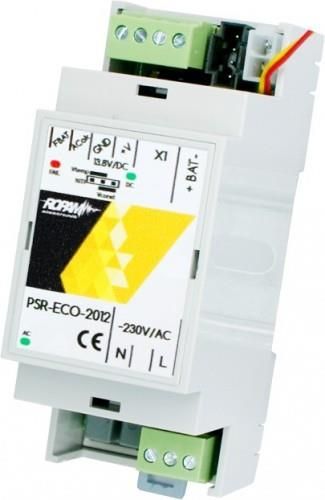

Zasilacz buforowy Ropam PSR-ECO-2012 13,8VDC 20W W zestawie zasilacz Ropam PSR-ECO-2012 - 1 szt; instrukcja. INTELIGENTNY, BUFOROWY ZASILACZ Ropam PSR-ECO-2012 współpracuje z systemami Neo-IP/-64, NeoLTE-IP/-64, NeoGSM-IP/-64, OptimaGSM oraz modułami komunikacyjnymi BasicLTE, MultiLTE-RF, BasicGSM 2, MultiGSM 2. .Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach naściennych i hermetycznych z indeksem "D" i "P". CECHY PRODUKTU 1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii: wysoka sprawność energetyczna - typowo 88% w pełnym zakresie pracy (zakres 88%-91%) separacja galwaniczna PRI/SEC: 1,5kV moc wyjściowa 20W moc całkowita 25W zasilacz zbilansowany prądowo wewnętrznie elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP wysokiej jakości elementy mocy i kondensatory pasywne chłodzenie i niska emisja cieplna testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym technologia automatycznego montażu SMT w ramach dostępnej bazy materiałowej wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych II klasa ochronności, bez obwodu PE obudowa modułowa DIN 2M (ABS, UL94 V0) oraz dedykowane obudowy naścienne i hermetyczne wyjście zasilania na złączach śrubowych oraz systemowej wiązce kablowej wbudowany czujnik temperatury 2. Funkcje i parametry obwodu ładowarki akumulatora: ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe auto-kompensacja napięcia ładowania z wykorzystaniem czujnika temp.: kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20°C auto-kompensacja napięcia ładowania akumulatora w zależności od temperatury elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP) dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM) wiązka kablowa do podłączenia akumulatorów i podtrzymania pracy systemu 3. Status pracy zasilacza (nadzór) i komunikacja systemowa: konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 1, 2 lub 3, zasilacz typ A testowanie i kalibracja 100% zasilaczy w procesie produkcji wyjścia techniczne do raportowania stanu: stan AC, niskiego napięcia akumulatora optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach SPECYFIKACJA TECHNICZNA moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.) moc całkowita zasilacza: 25W sprawność energetyczna: 88% - 91% sygnalizacja awarii zasilania AC: wyjście techniczne ACok sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%) parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: - 3 [mV/°C/ogniwo] +/- 20% powyżej temperatury projektowej 20°C; +3 [mV/°C/ogniwo] +/- 20% poniżej temperatury projektowej 20°C zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,3V +/- 5%); przeciwzwarciowe SCP; odwrotna polaryzacja akumulatora (RPP) napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia; Uout <10,4V @Iout 1,5A obciążalność wyjścia +V, GND: In=1,5A (ciągła); Ipeak=2A (chwilowe) zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%); stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A obciążalność wyjść: FBAT (100 mA @30VDC max.; brak zabezpieczenia przeciwzwarciowego); ACok (5 mA @12VDC) typ wyjść FAC, FBAT: OC (Open Collector; otwarty kolektor) napięcie i prąd zasilania: Uin = 195V÷265V/AC 50Hz, Irms =0.25A max. prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia napięcie wyjściowe zasilacza: Uout=13,8VDC +0,5V/-1V gdy brak AKU; Un=13,8V/DC (@20°C, Iout=0A); Uout=9,5VDC do 14,3V gdy AKU podłączony napięcie tętnienia napięcia DC: 100 mV p-p max. pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA) pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA) prąd ładowania akumulatora: Ibat=0,7A @12VDC; Ibat=0,4A @13,4VDC złącza AWG: 24-12 klasa środowiskowa: II temperatura pracy: - 10°C ... +55°C wilgotność: 20% ... 90%RH bez kondensacji obudowa: DIN 2M, ABS (UL94-VO) wymiary: 36,3 x 90,2 x 57,5 mm waga: 130g (netto) Wybieraj tylko sprawdzone marki! Polski pomysł Polski producent Polskie wsparcie
