Abb Wyłącznik Krańcowy Ls33P41B11 Zabrze

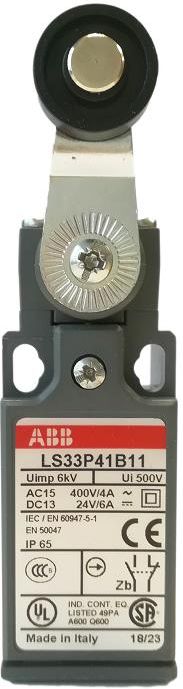

ABB - Wyłącznik krańcowy LS33P41B11 dźwignia z rolką - podejście kablowe: M20x1,5 - obudowa plastikowa - szerokość: 30mm - IP65 Wyłączniki krańcowe potocznie zwany krańcówkami to z reguły niewielkie urządzenia, których kluczowym elementem są różnego rodzaju aktywatory. Krańcówki są powszechnie stosowane w urządzeniach i maszynach, gdzie niezbędna jest informacja dla układu sterującego o położeniu elementu ruchomego. Z powodu różnych rodzajów aktywatorów, obudów i styków wyłączniki krańcowe doskonale nadają się do wielu zastosowań w każdych warunkach pracy, od specjalistycznych maszyn przemysłowych, na przydomowych systemach bram automatycznych kończąc. Dane techniczne Ilość styków glównych NO: 3 Ilość styków glównych NC: 0 Ilość styków pomocniczych NO: 1 Ilość styków pomocniczych NC: 1 Znamionowe napiecie pracy: Obwód główny 690 V Częstotliwość znamionowa (f): Obwód główny 50/60 Hz Prąd przy chłodzeniu konwencjonalnym (Ith): wg IEC 60947-4-1, Open Contactors q=40°C 275 A Znamionowy prad pracy AC-1 (Ie): (690 V) 40 °C 275 A (690 V) 55 °C 250 A (690 V) 70 °C 180 A (1000 V) 40 °C 200 A (1000 V) 55 °C 200 A (1000 V) 70 °C 180 A Znamionowy prad pracy AC-3 (Ie): (220 / 230 / 240 V) 55 °C 185 A (380 / 400 V) 55 °C 185 A (415 V) 55 °C 185 A (440 V) 55 °C 185 A (500 V) 55 °C 170 A (690 V) 55 °C 170 A (1000 V) 55 °C 95 A Moc znamionowa AC-3 (Pe): (220 / 230 / 240 V) 55 kW (380 / 400 V) 90 kW (415 V) 90 kW (440 V) 90 kW (500 V) 110 kW (690 V) 132 kW Rated Breaking Capacity AC-3 acc. to IEC 60947-4-1: 8 x Ie AC-3 Rated Making Capacity AC-3 acc. to IEC 60947-4-1: 10 x Ie AC-3 Short-Circuit Protective Devices: gG Type Fuses 355 A Znamionowy Prad Zwarciowy Wytrzymywalny (Icw): przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 1500 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 320 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 800 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 2000 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 1000 A Maksymalna zdolność wyłączania: cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 2000 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 1600 A Maksymalna wytrzymalosc elektryczna: AC-1 300 cykli na godzinę AC-2 / AC-4 150 cykli na godzinę AC-3 300 cykli na godzinę Znamionowy prad pracy DC-1 (Ie): (110 V) 2 Poles in Series, 40 °C 275 A (220 V) 3 Poles in Series, 40 °C 275 A Znamionowy prad pracy DC-3 (Ie): (110 V) 2 Poles in Series, 40 °C 275 A (220 V) 3 Poles in Series, 40 °C 275 A Znamionowy prad pracy DC-5 (Ie): (110 V) 2 Poles in Series, 40 °C 275 A (220 V) 3 Poles in Series, 40 °C 275 A Znamionowe napiecie izolacji (Ui): wg IEC 60947-4-1 i VDE 0110 (Gr. C) 1000 V wg UL/CSA 600 V Znamionowa wytrzymalosc na impuls napieciowy (Uimp): Obwód główny 8 kV Wytrzymalosc mechaniczna: 5 million Maksymalna wytrzymalosc mechaniczna: 3600 cykli na godzinę Zakres pracy cewki: (wg IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) °C Ograniczenie napięcia cewki (Uc): 50 Hz 230 … 240 V 60 Hz 240 … 260 V Coil Consumption: Pull-in at Max. Rated Control Circuit Voltage 50 Hz 550 V·A Pull-in at Max. Rated Control Circuit Voltage 60 Hz 600 V·A Holding at Max. Rated Control Circuit Voltage 60 Hz 40 V·A Holding at Max. Rated Control Circuit Voltage 50 Hz 35 V·A Operate Time: Between Coil Energization and NO Contact Closing 13 ... 27 ms Between Coil De-energization and NO Contact Opening 9 ... 13 ms Between Coil De-energization and NC Contact Closing 5 ... 10 ms Between Coil Energization and NC Contact Opening 8 ... 22 ms Dane montażowe-obwód glówny (roboczy): Rigid Cu-Cable 6…185 mm² Rigid Al-Cable 25…150 mm² Bar 24 mm Dane montażowe-obwód pomocniczy: Solid 1x1…4 mm² Skrętka 1x1…4 mm² Solid 2x1…4 mm² Skrętka 2x1…4 mm² Elastyczny 1x0.75…2.5 mm² Elastyczny 2x0.75…2.5 mm² Elastyczny z tulejką 1x0.75…2.5 mm² Elastyczny z tulejką 2x0.75…2.5 mm² Elastyczny z izolowaną tulejką 1x0.75…2.5 mm² Elastyczny z izolowaną tulejką 2x0.75…2.5 mm² Stopień ochrony obudowy: acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00 acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 Connecting terminals (delivered in open position) Main poles: Flat type c/w screws and bolts Typ terminala: Main Circuit: Bars Normy środowiskowe Temperatura powietrza otoczenia: Blisko stycznika z zabezpieczeniem termicznym O/L (0.85 - 1.1 Uc) -25…+50 °C Blisko stycznika bez zabezpieczenia termicznego O/L (0.85 - 1.1 Uc) -40…+70 °C Blisko stycznika dla przechowywania -40…+70 °C Maksymalna wysokość montażu m.n.p.m: 3000 m Odpornosc na wstrzasy IEC 60068-2-27: Shock Direction: A 5 g Shock Direction: B1 5 g Shock Direction: B2 5 g Shock Direction: C1 5 g Shock Direction: C2 5 g Status RoHS: Zgodny z dyrektywą EU 2002/95/EC sierpień 18, 2005 i poprawkami Technical UL/CSA Maksymalne napięcie robocze UL/CSA: Obwód główny 600 V Znamionowe dane montażowe UL/CSA: (600 V AC) 250 A Moc znamionowa [Hp] UL/CSA: 200V AC Trzy fazy 50 Hp 208V AC Trzy fazy 50 Hp 220 ... 240V AC Trzy fazy 60 Hp 440 ... 480V AC Trzy fazy 125 Hp 550 ... 600V AC Trzy fazy 150 Hp
