Noark Wyłącznik Różnicowy 6Ka 2Bieg. 63A 30Ma 108316 Wyszków

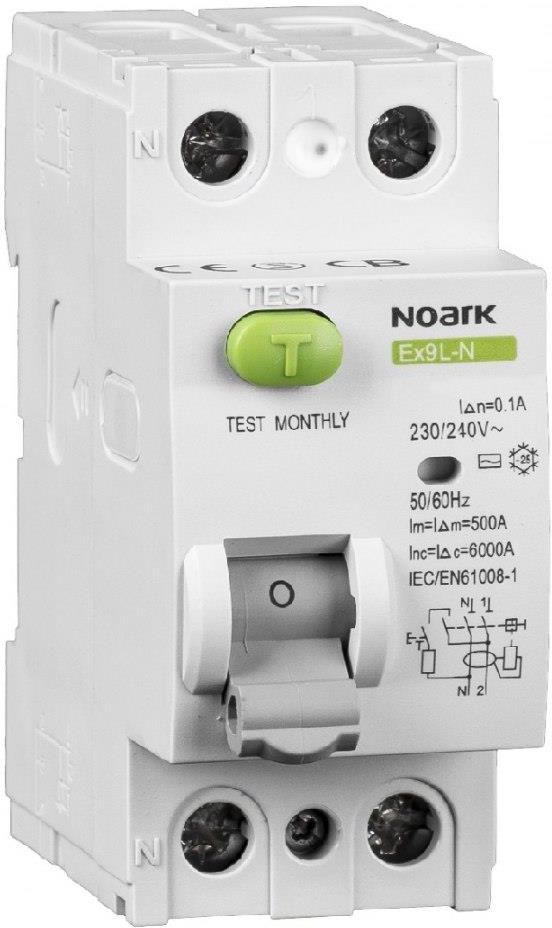

NOARK Wyłącznik różnicowoprądowy 2P 63A 30mA 6kA typ AC Ex9L-N 108316 Ex9L-N 108316 to wyłącznik różnicowoprądowy czuły na prąd różnicowy sinusoidalny, z bezzwłocznym czasem zadziałania . Wyłącznik różnicowoprądowy to elektryczne urządzenie zabezpieczające, które rozłącza obwód po wykryciu, że prąd elektryczny z niego wypływający nie jest równy prądowi wpływającemu. Wersja 6 kA wyłącznika różnicowoprądowego przeznaczona jest głównie do mało wymagających aplikacji, takich jak podstawowa ochrona w instalacjach domowych. Pracuje selektywnie w stosunku do zainstalowanych przed nim wyłączników różnicowoprądowych typu: S lub S+A. Wersja 30 mA przeznaczona jest do ochrony ludzi przed bezpośrednim i pośrednim dotykiem części czynnych urządzeń elektrycznych oraz dostępnych części przewodzących podczas awarii Producent: Noark Oznaczenie handlowe: 108316 Szerokość wyrażona liczbą modułów: 2 Liczba biegunów: 1P+N Wykonanie (typ wyłącznika): AC (prąd sinusoidalny) Napięcie znamionowe łączeniowe Ue (AC): 230 V AC Prąd znamionowy In: 63 A Prąd znamionowy różnicowy IΔn: 30 mA Zakres napięcia dla przycisku testowego: 150 — 254 V Częstotliwość: 50/60 Hz Znamionowy warunkowy prąd zwarciowy Inc: 6 kA Znamionowa zdolność załączania i wyłączania Im: 630A Czas zadziałania: bezzwłoczny Napięcie znamionowe udarowe Uimp: 6 kV Znamionowe napięcie izolacji Ui: 500 V Wytrzymałość na udar prądowy: 3000 A Trwałość mechaniczna: 20 000 łączeń Trwałość elektryczna: 4 000 łączeń Kierunek zasilania: dowolny (z góry lub z dołu) Montaż: szyna TH-35 mm Zaciski: szynowe i gwintowe Przekrój zacisków przyłączeniowych: 1 — 25 mm2 Moment dociskowy śrub zaciskowych: 1,5 — 2,5 Nm Grubość szyn łączeniowych: 0.8 — 2 mm Temperatura otoczenia: -25 — +60 °C Stopień ochrony: IP20 Wymiary (szer. × wys. × gł.): 36 × 88 × 79 mm Certyfikaty: CE Normy: IEC/EN 61008-1 Wyłączniki różnicowoprądowe Ex9L przeznaczone są do aplikacji domowych i przemysłowych. Ich konstrukcja oparta jest na klasycznej zasadzie działania magnesu stałego oraz przekaźnika spolaryzowanego. Zaletą takiego rozwiązania jest niezależność funkcji ochronnych od napięcia. Odpowiednia wartość napięcia jest konieczna tylko podczas okresowego testu wyłącznika różnicowoprądowego za pomocą przycisku „T”. Wyłączniki różnicowoprądowe powinny być testowane regularnie co miesiąc. Wyłączniki różnicowoprądowe Ex9L-N charakteryzuje: znamionowy warunkowy prąd zwarciowy Inc 6 kA 2 oraz 4-bieguny znamionowy prąd różnicowy 10, 30, 100, 300 i 500 mA prąd znamionowy do 63 A Znamionowe napięcie pracy 230/400 V AC czułość AC, A, G, G+A, S i S+A sygnalizacja zadziałania elektrycznego NOARKElectric jest światowym dostawcą komponentów elektrycznych niskonapięciowych przeznaczonych do instalacji elektrycznych budownictwa ogólnego oraz produkcji specjalistycznej. Dostarcza klientom najwyższej jakości produkty z unikalną, pięcioletnią gwarancją. NOARK Electric zajmuje się rozwojem, produkcją oraz dystrybucją urządzeń elektrotechnicznych i ich komponentów. Firma wchodzi w skład koncernu zatrudniającego ponad 25 tysięcy osób. NOARK Electric zainwestowała miliony euro w rozwój własnych produktów, opracowanych i produkowanych przy użyciu najnowszych technologii. Ich celem jest zbudowanie globalnej marki. Centra regionalne w Szanghaju, Pradze i Los Angeles zarządzają działaniami na poszczególnych kontynentach zgodnie z indywidualnymi wymogami rynków i krajów.
