Rme ‌Rme Hdspe Aio Pro Karta Interfejsu Wronki

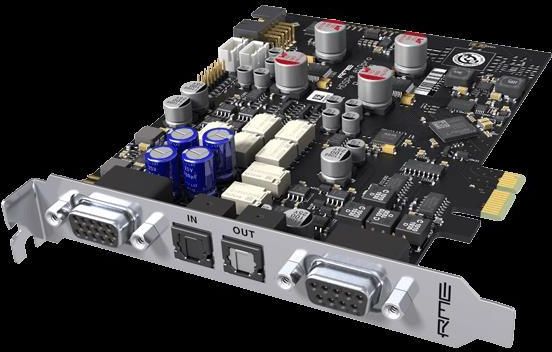

RME wprowadza kartę HDSPe AIO Pro PCI Express, następcę popularnego interfejsu HDSPe AIO. Wersja Pro zapewnia profesjonalnym użytkownikom z branży studyjnej i nadawczej taką samą dużą liczbę kanałów, a także różnorodne analogowe/cyfrowe wejścia i wyjścia, co HDSPe AIO. Pod względem parametrów technicznych RME całkowicie zmieniło HDSPe AIO Pro, definiując supernowoczesność wśród kart PCI Express. Wszystkie wejścia i wyjścia działają jednocześnie, nawet SPDIF (RCA) i AES/EBU (XLR). Oczywiście na pokładzie mamy również TotalMix, niezrównany mikser do routingu sygnałów, oraz SteadyClock FS, rewelacyjną technologię o maksymalnym tłumieniu jittera w zewnętrznych sygnałach zegara. HDSPe AIO Pro obsługuje również opcjonalne TCO dla synchronizacji z kodem czasowym (LTC/video). Nowa karta HDSPe AIO Pro bazuje na referencyjnych procesorach AK5572 i AK4490, pochodzących z hi-endowego przetwornika AD/DA ADI-2 Pro. Wejścia analogowe również wykorzystują układ z ADI-2 Pro (+24 / +19 / +13 / +4 dBu). Ponadto RME wzbogaciło wyjścia o dodatkowe poziomy referencyjne (symetryczne: +24 / +19 / +13 / +4 dBu; niesymetryczne: +19 / +13 / +4 / -2 dBu), co pozwala na jeszcze bardziej wszechstronną integrację z systemami audio. HDSPe AIO Pro jest wyposażony w osobny tłumik w sekcji wyjściowej, co skutkuje zwiększonym stosunkiem sygnału do szumu oraz niższą impedancją wyjściową przy niskich poziomach referencyjnych. Kolejną zaletą HDSPe AIO Pro jest nowe, wydajne i niezwykle transparentne wyjście słuchawkowe. Dzięki przekaźnikowi wyciszania z przełączanymi poziomami wyjściowymi nie ma niepożądanych trzasków na wyjściu słuchawkowym i analogowych wyjściach XLR i RCA podczas włączania komputera. HDSPe AIO Pro oferuje unikatowe funkcje: Symetryczne* stereofoniczne analogowe wejście i wyjście, 24 bity/192 kHz, Wszystkie analogowe wejścia/wyjścia o częstotliwości 192 kHz, stała liczba dostępnych kanałów, cyfrowe we/wy ADAT, obsługujące częstotliwość 192 kHz w trybie S/MUX4, 1 cyfrowe we/wy SPDIF, obsługujące 192 kHz, 1 cyfrowe We/Wy AES/EBU, obsługujące 192 kHz, 1 wyjście słuchawkowe o dużej mocy, oddzielny przetwornik DA i urządzenie odtwarzania, 1 we/wy MIDI z 16 kanałami MIDI o wysokiej prędkości, dostępne przez kabel rozdzielający, DIGICheck, unikalne narzędzie pomiarowe i analizujące RME, TotalMix FX: 760-kanałowy mikser o wewnętrznej rozdzielczości 42 bity, Natywny PCI Express – brak mostka PCI – PCI Express, Wyjścia z przekaźnikami wyciszającymi, Poziomy we/wy +24 dBu. HDSPe AIO Pro jest dostarczany w wersji podstawowej z analogowymi kablami rozdzielającymi RCA (słuchawki: gniazdo TRS). Dlatego wszystkie analogowe wejścia/wyjścia są niesymetryczne. Opcjonalnie dostępny jest analogowy kabel rozdzielający XLR (słuchawki: gniazdo blokowane Neutrik TRS), zamieniający złącza na symetryczne. Specyfikacja Wejścia analogowe RCA (standardowy kabel rozdzielający D-Sub) Wejście: cinch (RCA), niesymetryczne, Impedancja wejściowa: 18 kΩ, Przełączana czułość wejściowa +24 dBu, +19 dBu, +13 dBu, +4 dBu przy 0 dBFS, Stosunek sygnału do szumu (SNR) przy +19/24 dBu: 117 dB RMS nieważony, 120 dBA, Stosunek sygnału do szumu (SNR) przy +13 dBu: 116 dB RMS nieważony, 118 dBA, Stosunek sygnału do szumu (SNR) przy +4 dBu: 112 dB RMS nieważony, 114 dBA, Charakterystyka częstotliwościowa przy 44,1 kHz, -0,1 dB: 7 Hz – 20,5 kHz, Charakterystyka częstotliwościowa przy 96 kHz, -0,5 dB: 3 Hz – 45,5 kHz, Charakterystyka częstotliwościowa przy 192 kHz, -1 dB: 2 Hz – 92 kHz, THD przy -1 dBFS: -114 dB, 0,0002 %, THD+N przy -1 dBFS: -110 dB, 0,0003 %, Separacja kanałów: > 110 dB, XLR (opcjonalny kabel rozdzielający D-Sub), jako RCA, z wyjątkiem: Wejście: XLR, servo-balanced Impedancja wejść symetrycznych: 36 kΩ, niewyważona: 18 kΩ, Stosunek sygnału do szumu (SNR) przy +4 dBu: 116 dB RMS nieważony, 118 dBA Wyjścia analogowe RCA (standardowy kabel rozdzielający D-Sub) Wyjście: Cinch (RCA), niesymetryczne, Impedancja wyjściowa+19/+13 dBu: 75 Ω. +4/-2 dBu: 80 Ω, Przełączana impedancja wyjściowa: +19, +13 dBu, +4 dBu, -2 dBu przy 0 dBFS, Stosunek sygnału do szumu (SNR) przy +19 dBu: 117 dB RMS nieważony, 119 dBA, Stosunek sygnału do szumu (SNR) przy +13 dBu: 116 dB RMS nieważony, 118 dBA, Stosunek sygnału do szumu (SNR) przy +4 dBu: 114 dB RMS nieważony, 116 dBA, Stosunek sygnału do szumu (SNR) przy -2 dBu: 110 dB RMS nieważony, 112 dBA, Charakterystyka częstotliwościowa przy 44,1 kHz, -0,1 dB: 10 Hz – 20,2 kHz, Charakterystyka częstotliwościowa przy 96 kHz, -0,5 dB: 4 Hz – 44,6 kHz, Charakterystyka częstotliwościowa przy 192 kHz, -1 dB: 3 Hz – 83 kHz, THD przy 0 dBFS: < -107 dB, 0,0005 %, THD+N przy 0 dBFS: -105 dB, 0,0006 %, Separacja kanałów: > 110 dB XLR (opcjonalny kabel rozdzielający D-Sub) jako RCA, z wyjątkiem: Wyjście: XLR, Impedancja wyjściowa +24/+19 dBu: 150 Ω, +13/+4 dBu: 160 Ω, Przełączany poziom wyjściowy: +24 dBu, +19 dBu, +4 dBu przy 0 dBFS, Stosunek sygnału do szumu (SNR) przy +24 dBu: 117 dB RMS nieważony, 120 dBA Słuchawki jako RCA, z wyjątkiem: Wyjście: TRS 6,3 mm, niesymetryczne, stereo, Impedancja wyjściowa: 0,1 Ω, Stosunek sygnału do szumu (SNR) przy +19 (Hi-Power): 117 dB RMS nieważony, 119 dBA, Stosunek sygnału do szumu (SNR) przy +7 dBu (Lo-Power): 113 dB RMS nieważony, 115 dBA, Poziom wyjściowy przy 0 dBFS, Hi-Power, obciążenie 150 Ω lub większe: +19 dBu (6,9 V), Poziom wyjściowy przy 0 dBFS, Lo-Power, obciążenie 8 Ω lub większe: +7 dBu (1,73 V), THD+N przy + 15 dBu, obciążenie 32 Ω, 590 mW: -97 dB, 0,0016 %, Maksymalna moc przy 0,1% THD 32 Ω: 730 mW na kanał Wejścia cyfrowe AES/EBU 1 x XLR, symetryzowane transformatorowo, izolowane galwanicznie, zgodne z AES3-1992, Wejście o wysokiej czułości (< 0,3 Vss), Zgodność z SPDIF (IEC 60958), Akceptuje format konsumencki i profesjonalny, ochrona przed kopiowaniem będzie ignorowana, Zakres synchronizacji: 28 kHz – 200 kHz SPDIF 1 x RCA, symetryzowane transformatorem, zgodne z IEC 60958, Wejście o wysokiej czułości (< 0,3 Vss), Zgodność z AES/EBU (AES3-1992), Akceptuje format konsumencki i profesjonalny, ochrona przed kopiowaniem będzie ignorowana, Zakres synchronizacji: 28 kHz – 200 kHz ADAT (optyczne) 1 x TOSLINK, format zgodny ze specyfikacją Alesis, Standard: 8 kanałów 24 bity, do 48 kHz, Double Speed (S/MUX): 4 kanały 24 bity 96 kHz, Quad Speed (S/MUX4): 2 kanały 24 bity 192 kHz, Bitclock PLL zapewnia doskonałą synchronizację nawet przy płynnej zmianie częstotliwości próbkowania (varispeed), Zakres synchronizacji: 31,5 kHz – 50 kHz Wyjście cyfrowe AES/EBU 1 x XLR, symetryzowane transformatorowo, izolowane galwanicznie, zgodne z AES3-1992, Poziom wyjściowy 4,0 Vss, Format profesjonalny zgodnie z AES3-1992-4, Tryb Single Wire, częstotliwość próbkowania od 28 kHz do 200 kHz SPDIF 1 x RCA, symetryzowane transformatorem, zgodne z IEC 60958, Poziom wyjściowy profesjonalny 2,3 Vpp, konsumencki 1,0 Vpp, Format profesjonalny zgodnie z AES3-1992-4, Format konsumencki SPDIF zgodnie z IEC 60958, Tryb Single Wire, częstotliwość próbkowania od 28 kHz do 200 kHz ADAT 1 x TOSLINK, format zgodny ze specyfikacją Alesis, Standard: 8 kanałów 24 bity, do 48 kHz, Double Speed (S/MUX): 4 kanały 24 bity 96 kHz, Quad Speed (S/MUX4): 2 kanały 24 bity 192 kHz Zegary cyfrowe: Wew., wejście ADAT, wejście SPDIF, wejście Sync, opcjonalne wejście Word clock / LTC in, Tłumienie jittera w zegarach zewnętrznych: > 50 dB (2,4 kHz), Efektywny wpływ zniekształceń jittera zegara na konwersję AD i DA: prawie zerowy, PLL zapewnia zero strat, nawet przy jitterze powyżej 100 ns, Digital Bitclock PLL dla bezproblemowej synchronizacji ADAT, Obsługiwane częstotliwości próbkowania: od 28 kHz do 200 kHz, MIDI 1 x We/Wy MIDI przez 5-stykowe gniazdo DIN, Izolowane galwanicznie przez optoizolator, Tryb Hi-speed: Jitter i czas reakcji zwykle poniżej 1 ms • Oddzielne 128 bajtowe FIFO dla wejścia i wyjścia
