UCHWYT LG WB24GCB Slim do TV OLED NANO QNED Wrocław

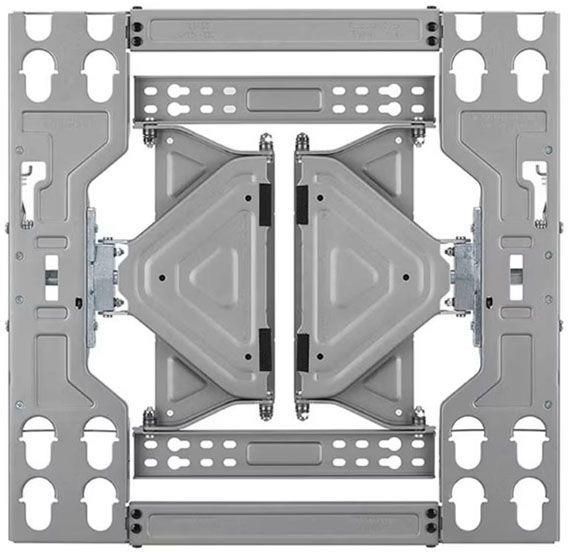

spornik do montażu na ścianie telewizora WB24GC - MEC63572601 Szczegóły produktu Ten produkt zawiera wspornik do montażu na ścianie widoczny na zdjęciu, 6 kołków do montażu na ścianie, 6 śrub mocujących do montażu na ścianie, 4 śruby mocujące elementy dystansowe prowadzące A (M8xL18), 4 elementy dystansowe prowadzące A, 4 komplet poduszek ochronnych, 2 śruby poziomujące A. Składa się z 2 poziome śruby regulacyjne B, 4 śruby mocujące rozpórkę prowadnicy B (M6xL45) i 4 przekładki prowadzące B. Montaż na ścianie betonowej W miejscu mocowania kotwy wywierć otwór na głębokość od 80 mm do 100 mm za pomocą wiertła Ø 8 mm W otwór włóż dołączoną kotwę do montażu ściennego (do wbijania kotwy użyj młotka ). Przymocuj wspornik uchwytu ściennego do ściany zgodnie z położeniem otworu. W tym momencie upewnij się, że strzałka na uchwycie ściennym jest skierowana w górę. Wyrównaj śrubę mocującą uchwyt ścienny z otworem i dokręć ją. Dokręcić od momentu 45 kgf/cm do ponad 60 kgf/cm Instalowanie wspornika do montażu ściennego 1. Przymocuj dołączoną przekładkę prowadzącą A i śrubę mocującą rozpórkę prowadzącą A do uchwytu VESA Wyrównaj wspornik do montażu ściennego ze ścianą w miejscu, w którym chcesz zainstalować wspornik do montażu ściennego, a następnie zaznacz ścianę. przykręć śrubę w miejscu mocowania i zdejmij wspornik do montażu na ścianie. Sprawdź poziom mocowania na ścianie za pomocą poziomicy Zamocuj wspornik do montażu na ścianie, korzystając z poniższego rysunku. Jeżeli nie możesz przykręcić śruby w wyznaczonym miejscu, możesz zastąpić ją najbliższym miejscem i przykręcić nie więcej niż w dwóch miejscach w wyznaczonym miejscu. 2 śruby mocujące uchwyt ścienny z każdej strony po lewej stronie prawy w górnej części i po 1 z lewej i prawej strony w dolnej części ▷ W tym momencie przekręcić śrubę za pomocą wkrętaka „+” (ręcznego lub elektrycznego) lub klucza 8 mm tak, aby ściana i wspornik montażowy naścienny. i śruba są całkowicie przyklejone. 2. Przed zamontowaniem uchwytu ściennego na ścianie podnieś sprężynę blokującą do góry. 3. Po przymocowaniu telewizora do uchwytu ściennego przykręć śruby przymocowane do telewizora do uchwytu ściennego. Upewnij się, że w towarzystwie uczestniczą co najmniej dwie osoby Jeśli będziesz to robić samodzielnie, produkt może spaść i spaść spowodować obrażenia lub uszkodzenia. Podczas mocowania uważaj, aby przewód zasilający nie został przytrzaśnięty pomiędzy uchwytem ściennym a telewizorem. W przypadku zaczepienia przewodu zasilającego może dojść do uszkodzenia produktu.\ 4. Umieść telewizor połączony z prowadnicą na wsporniku ściennym w kierunku wskazanym przez strzałkę. W tym momencie wyrównaj dolną część mocującą, a następnie lekko podnieś telewizor, aby dopasować górną część telewizora, aby sprawdzić, czy produkt jest dobrze zamocowany. Podczas mocowania telewizora i głośników do ściany należy je podnosić, trzymając telewizor, a nie głośniki. 5. Do zestawu dołączona jest poduszka zabezpieczająca, która łagodzi uderzenie zestawu o ścianę podczas regulacji kąta. Zamocuj go w wybranym miejscu, jak pokazano na rysunku. Zdjęcia i funkcje produktów mają charakter reklamowy i mogą różnić się od rzeczywistego produktu, a wygląd i specyfikacje produktu mogą ulec zmianie bez wcześniejszego powiadomienia w celu ulepszenia produktu. Montaż VESA (WxH mm) 300 x 300 Montaż VESA (WxH mm) 400 x 300 Montaż VESA (WxH mm) 400 x 400 Montaż VESA (WxH mm) 300 x 400 Wymiary i waga 19 x 436 x 450 mm Waga 5,3 kg Udźwig max. 50 kg
