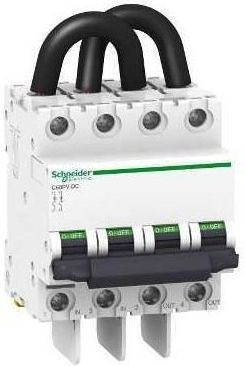

Schneider Wyłącznik Nadprądowy C60Pv-Dc-C15 2P 15A Ac A9N61659 Wolbrom

Schneider Electric, Wyłącznik nadprądowy C60PV-DC-16 16A 2-biegunowy, A9N61651 Parametry podstawowe Gama produktów: C60 Typ produktu lub komponentu: Wyłącznik nadprądowy Skrócona nazwa urządzenia: C60PV-DC Opis biegunów: 2P Ilość zabezpieczonych biegunów: 2 Rodzaj sieci: Prąd stały (DC) Charakterystyka: B Kategoria użytkowania: Kategoria A zgodnie z EN/IEC 60947-2 Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2 Parametry uzupełniające [In] prąd znamionowy: 16 A Voltage Drop: 648 mV 40,5 mOm 10,4 W 16 A [Ue] znamionowe napięcie łączeniowe: 800 V prąd stały (DC) Górna granica wyzwalania magnetycznego: 5.5 x In Zdolność wyłączania: 3 kA Icu w 650 V prąd stały (DC), 1,5 kA Icu w 800 V prąd stały (DC) [Ics] znamionowy prąd wyłączalny eksploatacyjny: 1,5 kA 100 % - 800 V prąd stały (DC), 3 kA 100 % - 650 V prąd stały (DC) Znamionowe napięcie izolacji [Ui]: 1000 V prąd stały (DC) Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV Wskazanie położenia styku: Tak Typ sterowania: Dźwignia Sposób montażu: Stacjonarny Podstawa montażowa: 35 mm szyna symetryczna DIN Szerokość w modułach 9 mm: 8 Wysokość: 132,7 mm Szerokość: 72 mm Głębokość: 77,4 mm Masa produktu: 0,545 kg Kolor: Biały Trwałość mechaniczna: 20000 cykl Trwałość elektryczna: 1500 cykl L/R = 2 ms Opis opcji blokowania: Blokowanie kłódką w położeniu WYŁ Przyłącza - zaciski: Zacisk tunelowy (strona dolna) 1…25 mm² sztywny, Zacisk tunelowy (strona dolna) 1…16 mm² elastyczny, Okablowany przewód (góra) Długość odizolowanego odcinka: 14 mm Moment dokręcania: 2,5 N.m Kod zgodności: C60PV-DC Środowisko pracy Normy: EN/IEC 60947-2 Stopień zanieczyszczenia: 2 Wilgotność względna: 95 % w 55 °C Temperatura otoczenia dla pracy urządzenia: -25…70 °C Temperatura otoczenia dla przechowywania: -40…85 °C Wyłączniki iC60N z podwójnymi zaciskami firmy Schnieder Electric spełniają zarówno normy budowlane jak i przemysłowe. Dzięki temu swoje zastosowanie znajdują w budynkach mieszkalnych oraz przeznaczenia publicznego. Ich niewątpliwą zaletą jest system VisiTrip, czyli znajdujące się na froncie dwa wskaźniki: wyzwolenia - który kolorem czerwonym sygnalizuje wyzwolenie na skutek zakłócenia wskaźnik zmiany styków - widoczny zielony pasek gwarantuję fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwie. Wyposażenie wyłączników w podwójne zatrzaski pozwala na usunięcie ich z szyny sztyftowej bez użycia narzędzi. Bardzo dużą zaletą tej serii jest szeroka gama urządzeń. Wyłączniki iC60N/H są dostępne w wersjach 1P, 2P, 3P, 4P w charakterystykach B,C, D do 63A. Izolowane zaciski IP20 Duże pole na oznacznik obwodu Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej Wskaźnik stanu styków - Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2. Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem Okienko wskaźnika wyzwolenia - Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową VisiSafe Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków. Szczególne cechy ochronne: Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV Gwarancja dłuższej pracy sprzętu pomimo warunków przepięciowych Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach Napięcie znamionowe izolacji: 500 V Pełne bezpieczeństwo osoby manewrującej dźwignią napędową. VisiTrip Minimalizuje przestoje i skraca czas napraw. Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
