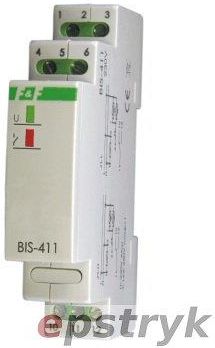

F&F Przekaźnik Bistabilny (Bis-411I) Wojkowice

PRZEKAŹNIK BISTABILNY BIS-411B 230V F&F PRZEZNACZENIE Elektroniczny bistabilny przekaźnik impulsowy BIS-411B umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących. Przycisk na elewacji pozwala na bezpośrednie sterowanie obwodem bez konieczności wyzwalania przycisków zewnętrznych. DANE TECHNICZNE Napięcie zasilania: 165÷265 V AC Sterowanie lokalne: TAK Maksymalny prąd obciążenia AC-1: 16 A Element wykonawczy: przekaźnik Konfiguracja styków: 1 × NO/NC Separacja styku: TAK Odporność na prądy udarowe - współpraca z LED: NIE Ilość kanałów: 1 Funkcjonalność: włącz/wyłącz Opóźnienie zadziałania: 0,1 ÷ 0,2 s Żywotność mechaniczna przycisku: 106 cykli Prąd impulsu sterującego: mniej niż 5 mA Współpraca z przyciskami podświetlanymi: TAK Pamięć stanu po zaniku zasilania: NIE Funkcja załącz na czas: NIE Dedykowane wejścia sterowania centralnego: NIE Sterowanie radiowe: NIE Przyłącze: zaciski śrubowe 2,5 mm2 Moment dokręcający: 0,4 Nm Pobór mocy: 0,6 W Temperatura pracy: -25 ÷ 50 °C Wymiary: 1 moduł (18 mm) Montaż: na szynie 35 mm Stopień ochrony: IP20 DZIAŁANIE Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwokowego), podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. Przycisk na obudowie realizuje dokładnie taką samą funkcję jak przycisk zewnętrzny podłączony do zacisków urządzenia. MONTAŻ 1. Odłączyć zasilanie. 2. Przekaźnik zamontować na szynie w skrzynce rozdzielczej. 3. Podłączyć przewody zasilające do zacisków 1-3 zgodnie z wybraną opcją sterowania przekaźnika (impuls sterujący L lub N). 4. Włączniki chwilowe połączone równolegle, podłączyć do zacisku 6 i przewodu, do którego jest podłączony zacisk 3. 5. Zasilany odbiornik podłączyć szeregowo do zacisków 11-12. SCHEMAT PODŁĄCZENIA DO RYSUNKU: Przykład połączenia z impulsem sterującym L DO RYSUNKU: Przykład połączenia z impulsem sterującym N 1-3 zasilanie przekaźnika 165÷265 V AC 6 wejście sterujące 10 styk NC (bierny) 11 styk wspólny przekaźnika (COM) 12 styk NO (czynny) DEKLARACJA ZGODNOŚCI UE
