KLIMAS WKRĘT-MET KOŁEK DO STYROPIANU ŁĄCZNIK IZOLACJI 10X120 KLIMAS ŁTX10120 Wisła

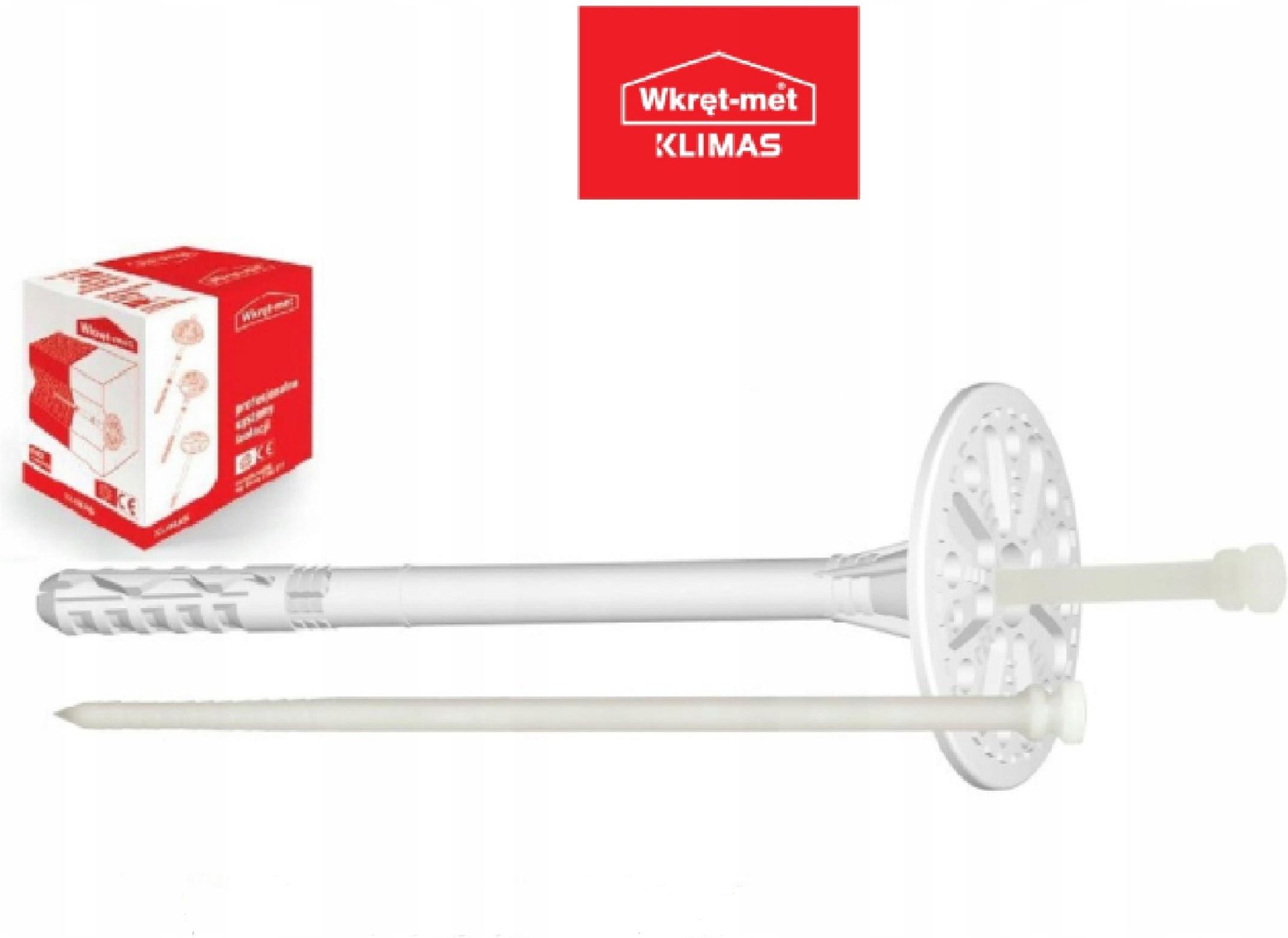

WKRĘT-MET ŁĄCZNIK WBIJANY Z TRZPIENIEM TWORZYWOWYM Z KRÓTKĄ STREFĄ ROZPIERANIA – LTX-10120 200 szt. Łącznik wbijany z trzpieniem tworzywowym z krótką strefą rozpierania LTX-10 wykonany jest z polietylenu, a trzpień z poliamidu wzmocnionego włóknem szklanym, co zwiększa jego wytrzymałość. Łącznik LTX-10 powinien być stosowany do przenoszenia obciążeń siły ssania wiatru i stanowić dodatkowe zamocowanie mechaniczne dla całego systemu, zalecany do: styropianu EPS styropianu XPS Dane techniczne Średnica [mm]: 10 Materiał: Polietylen / Poliamid + GF Typ łącznika: Wbijany Wymiary korpusu Lk x dk [mm]: 10 x 120 Średnica korpusu dk [mm]: 10 Długość korpusu Lk [mm]: 120 Materiał korpusu: Polietylen Materiał wkręta / śruby / trzpienia / gwoździa: Poliamid + GF Materiał trzpienia: Tworzywo Sposób montażu Przed rozpoczęciem montażu należy rozpoznać podłoże i wybrać łączniki do niego przeznaczone Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany Minimalna długość łącznika to: Ld=tfix+ttol+heff, gdzie: tfix - grubość mocowanej termoizolacji, ttol - grubość warstw wyrównujących (zaprawa klejąca + istniejący tynk), heff - głębokość zakotwienia łącznika w podłożu (podana w karcie oraz w aprobacie technicznej) Podłoże przed montażem powinno być przygotowane zgodnie z zaleceniem producenta systemu dociepleniowego ETICS Płyty termoizolacyjne powinny zostać prawidłowo zamocowane za pomocą zaprawy klejowej Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych łączników Otwory w podłożach z materiałów pełnych powinny być głębsze o min. 10 mm od głębokości zakotwienia łącznika Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach powtarzając czynność czterokrotnie Otwory w podłożach z pustkami i gazobetonie powinny być wiercone bez użycia udaru, gdyż powoduje to rozbicie ścianek wewnętrznych podłoża, co zmniejsza wytrzymałość łączników na wyrywanie Ilość łączników na 1 m2 powierzchni ocieplenia powinna być określona w projekcie ocieplenia zgodnie z Ustawą Prawo Budowlane Dz. U. 1994 z późniejszymi zmianami). Orientacyjna ilość łączników: Styropian – min. 2 szt./płytę – 4 szt./m2 Orientacyjna ilość łączników nie zastępuje projektu ocieplenia !! 11. Łączniki należy mocować tak, aby miejsce montażu pokrywało się z miejscem ułożenia zaprawy klejowej na płycie termoizolacyjnej 12. Korpus łącznika należy osadzić w taki sposób, aby zlicować talerzyk dociskowy łącznika z materiałem termoizolacyjnym 13. Następnie należy wbić trzpień łącznika, co spowoduje jego trwałe zamocowanie 14. Nie należy dobijać łączników z wbitym trzpieniem, gdyż może to powodować ich pękanie 15. Łączniki można montować w wyfrezowanych otworach frezem do styropianu WK-FT – tzw. montaż zagłębiony 16. Po montażu łącznika, należy zamaskować miejsce mocowania krążkiem ze styropianu KS/KSG – tzw. montaż zagłębiony
