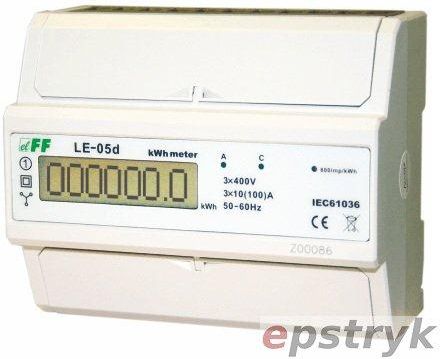

F&F Licznik Energii Elektrycznej - Trójfazowy (LE-05D) Wisła

UWAGA! Tytuł aukcji na mobilnej wersji aplikacji został wygenerowany automatycznie przez Allegro, prosimy o sugerowanie się opisem oferty. Numer katalogowy: LE-05D Producent: F&F Licznik energii elektrycznej - trójfazowy, pomiar w ukł. Arona LCD, kl.1, 3x230,400V, 3x10(100A) Bez przewodu neutralnego (układ Arona). Trójfazowy. Prąd 100 A. LE-05d jest statycznym (elektronicznym) wzorcowanym wskaźnikiem zużycia energii elektrycznej, stosowanym jako podlicznik do wskazań pobranej energii elektrycznej czynnej prądu przemiennego trójfazowego w układzie pomiarowym Arona. Działanie Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia, w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazach sygnalizowany jest miganiem LED A i C. Suma impulsów z trzech faz sygnalizowana miganiem LED (800 imp/kWh), przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfra po przecinku oznacza części dziesiętne (0.1 KWh =100 Wh). Uwaga! Wskaźnik zużycia energii elektrycznej posiada wyjście impulsowe SO+ - SO-. Liczniki zużycia prądu posiadają możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia wskaźnika. Typ: trójfazowy Protokół komunikacyjny: brak Zgodność: IEC61036 Napięcie odniesienia: 3 x 400 V Prąd bazowy: 10 A Prąd maksymalny: 100 A Minimalny prąd mierzony: 0,04 A Dokładność pomiaru zgodnie z IEC61036: klasa 1 Pobór własny licznika: 10 VA; 2 W Zakres wskazań liczydła: 0÷99999,9 kWh Stała licznika: (1,25 Wh/imp) 800 imp/kWh Sygnalizacja sczytywania: LED czerwona Wyjście impulsowe SO+ SO-: otwarty kolektor Napięcie podłączenia SO+ SO-: maks. 30 V DC Prąd podłączenia SO+ SO-: maks. 27 mA Klasa dokładności: 1 Sygnalizacja poboru prądu: 2 x LED czerwona Przyłącze: zaciski śrubowe 25 mm² Temperatura pracy: -20÷50°C Wymiary: 7 modułów (122 mm) Montaż: na szynie 35 mm Stopień ochrony: IP20 LE-05d instrukcja obsługi (702.77k)LE-05D schemat CAD dxf (453.11k)LE deklaracja CE 2023 (181.74k) Typ trójfazowyProtokół komunikacyjny brakNapięcie odniesienia 3 x 400 VPrąd bazowy 10 APrąd maksymalny 100 AMinimalny prąd mierzony 0,04 ADokładność pomiaru zgodnie z IEC61036 klasa 1Pobór własny licznika 10 VA; 2 WZakres wskazań liczydła 0÷99999,9 kWhStała licznika (1,25 Wh/imp) 800 imp/kWhSygnalizacja sczytywania LED czerwonaWyjście impulsowe SO+ SO- otwarty kolektorNapięcie podłączenia SO+ SO- maks. 30 V DCPrąd podłączenia SO+ SO- maks. 27 mASygnalizacja poboru prądu 2 x LED czerwonaPrzyłącze zaciski śrubowe 25 mm²Temperatura pracy -20÷50°CWymiary 7 modułów (122 mm)Montaż na szynie 35 mmStopień ochrony IP20
