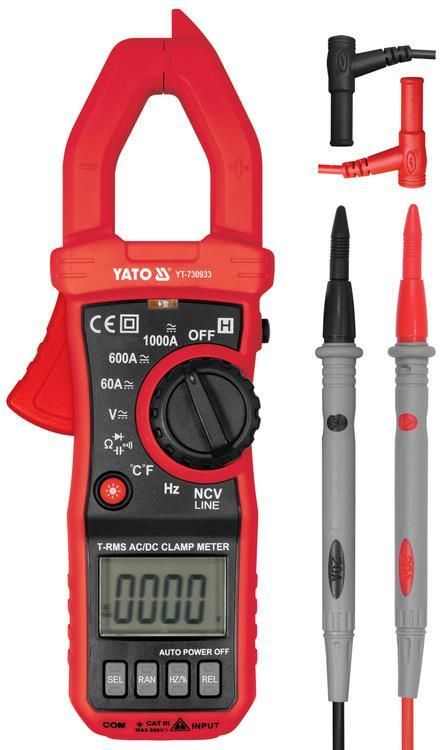

Yato Miernik Cęgowy T. Rms Ac/Dc 10Ma-1000A Yt730933 Wasilków

MIERNIK CĘGOWY TRUE RMS AC/DC 10MA - 1000A Miernik cęgowy uniwersalnyz funkcją TRUE RMS, z automatycznym i ręcznym zakresem. Umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów wielkości elektrycznych. Za pomocą cęg pomiarowych można wykonać pomiar zarówno natężenia prądu stałego, jak i przemiennego w zakresie od 10 mA do 1000 A. Pomiar odbywa się bez konieczności rozłączania obwodu lub odłączania go od źródła zasilania. Miernik pozwala na zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Przewody sond pomiarowych posiadają silikonową, elastyczną i odporną na wysokie temperatury izolację. Uwaga: Mierniki umożliwiające pomiar natężenia prądu stałego, w tym YT-730933, wykorzystują czujnik Halla, który mierzy wartość natężenia pola magnetycznego. Pole magnetyczne na Ziemi występuje naturalnie, w konsekwencji wskazania miernika natęzenia prądu stałego są niezerowe. Każdorazowo, przed pomiarem natężenia prądu stałego, należy zbliżyć miernik do badanego przewodu, wyzerować go przyciskiem REL, następnie zapiąć na badany przewód i odczytać wynik. Podstawowe pomiary pomiar napięcia przemiennego: A.C. 0-750 V, TRUE RMS (40-1000 Hz) pomiar napięcia stałego: D.C. 0-1000 V pomiar natężenia prądu przemiennego: A.C. 0-1000 A, TRUE RMS (40-1000 Hz) pomiar natężenia prądu stałego: D.C. 0-1000 A pomiar rezystancji: 0-60 MΩ test diody: IF 2 mA, UR 3.2 V test ciągłości obwodu: 0-50 Ω Dodatkowe pomiary pomiar pojemności kondensatora: 0-100 mF pomiar częstotliwości: 0-10 Mhz pomiar temperatury: -30 do 1000 °C bezkontaktowe wykrywanie napięcia przemiennego: NCV pomiar prądu rozruchowego pomiar obecności fazy (funkcja próbnika) Dokładność pomiaru Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A dokładność pomiaru miernika YT-730933 dla tego zakresu to : ±(2.5%+10), rozdzielczość 0.01 A obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 30 x rozdzielczość obliczenia: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 0,85 A. wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 2,85 V wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. Wbudowane funkcje TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia lub natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z TRUE RMS pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC itp. NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie, potrafi również wskazać przewód fazowy. LINE - kontaktowe wykrywanie napięcia przemiennego, działa jak tradycyjny próbnik. Po włożeniu sondy pomiarowej do otworu w gniazdku, w przypadku obecności fazy na wyświetlaczu pojawią się cztery kreski, zaświeci się dioda sygnałowa oraz wyemitowany zostanie przerywany sygnał dźwiękowy. AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną regulacją zakresu za pomocą pokrętła, pomiary należy wykonywać kolejno od największego zakresu, aż do najdokładniejszego. W innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar, a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO. RAN - ręczna zmiana zakresu pomiarowego DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości INR - pomiar prądu rozruchowego za pomocą cęgów pomiarowych. Miernik wykona pomiar prądu rozruchowego po 80 ms od uruchomienia urządzenia. Dodatkowe informacje wyświetlacz LCD, maksymalny wyświetlany wynik: 6000 podświetlenie ekranu oraz pola pomiarowego cęgów sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω cęgi rozwierają się do 25 mm sondy pomiarowe o długości 14 cm długość przewodu wraz z sondami: 103 cm średnica przewodu wraz z izolacją: 3,6 mm pokrowiec w zestawie konstrukcja z zabezpieczeniami przeciążeniowymi automatyczne wyłączenie się miernika po 15 minutach bezczynności możliwość wyłączenia trybu automatycznego wyłączenia urządzenia wskaźnik niskiego poziomu baterii zasilanie: trzy baterie 1,5 V (AAA) Uwaga! Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu. Parametry Pomiar napięcia przemiennego: 0-750 V a.c. Pomiar napięcia stałego: 0-1000 V d.c. Prąd przemienny: 0-1000 A Prąd stały: 0-1000 A Pomiar rezystancji: 0-60 MΩ Pomiar pojemności: 0-100 mF Pomiar częstotliwości: 0-10 MHz Pomiar temperatury: -30 ~ +1000 ˚C Test ciągłości obwodu: 0-50 Ω Test przewodzenia: tak Test diody: TAK Test baterii: tak Rejestracja wartości szczytowej: tak Bezkontaktowe wykrywanie napięcia przemiennego NCV: tak Wymiary: 194x75x35 mm Materiał: ABS Maks. rozwarcie cęgów: 25 mm Maks. średnica przewodu do pomiaru za pomocą cęgów: 25 mm Rodzaj wyświetlacza: LCD Zakres wyświetlacza: 6000 Podświetlenie LED: TAK Sygnał dźwiękowy: tak Automatyczny zakres pomiaru: tak Wyłączanie automatyczne: 15 min Data Hold: tak Częstotliwość próbkowania: 3 razy na sekundę TRUE RMS: tak Funkcja latarki: TAK Zasilanie: bateryjne Rodzaj baterii: 3x1.5V; AAA Wskaźnik niskiego poziomu baterii: tak Zakres temperatury pracy: 0~40 ˚C Wilgotność względna pracy Rh: < 75 % Temperatura przechowywania: -10 ~ +50 ˚C Masa: 0.2 kg Zastosowanie: elektryczne AR9GWEYT-730933MK3S
