Wyłącznik nadprądowy S 3-faz. C 6A NOARK Warszawa

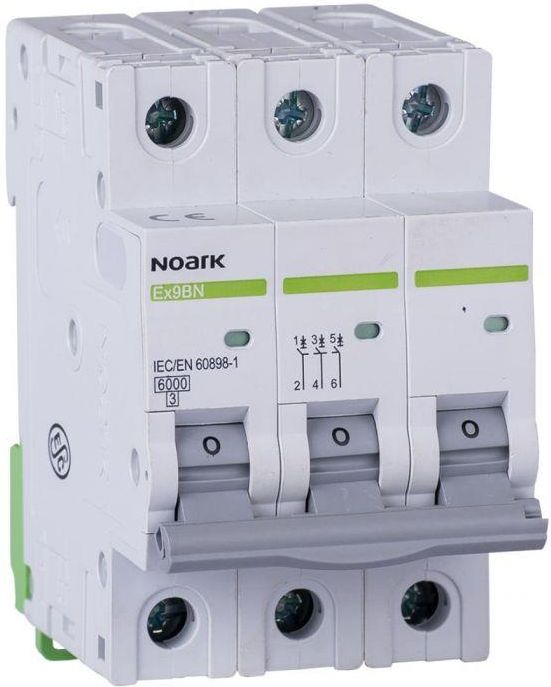

NOARK Ex9BN 3P "C" 6A 6kA AC Wyłącznik nadprądowy to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu. Wyłącznik jest przeznaczony do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych. Przeznaczony do wielokrotnego użytku. Charakterystyka urządzenia z małym prądem rozruchowym: grzejniki, urządzenia domowe, itp. Kolor produktu: jasnoszary Oznaczenie handlowe: 100139 Liczba biegunów: 3P Liczba modułów 18mm: 3 Charakterystyka: C Prąd znamionowy In: 6 A Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA Napięcie znamionowe łączeniowe Ue (AC): 230/400 V Częstotliwość znamionowa: 50/60 Hz Napięcie znamionowe udarowe Uimp: 6 kV Minimalne napięcie pracy Ubmin: 12 V AC/DC Znamionowe napięcie izolacji Ui: 690 V Montaż: szyna 35 mm (TH35/DIN) Sposób podłączenia: zacisk szynowy/windowy, zaciski gwintowe Maks. przekrój przewodów podłączeniowych: 35 mm² Stopień ochrony: IP20 Temperatura pracy: -30°C ÷ +70°C Wymiary (szer. × wys. × gł.):54×83×78 mm Certyfikaty: CE Normy: PN-EN 60898-1, IEC/EN 60947-2 CHARAKTERYSTYKA SERII Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D. Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne. Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
