Noark Przełącznik Modułowy Instalacyjny Wyboru Zasilania Sieci 10001919035 Warszawa

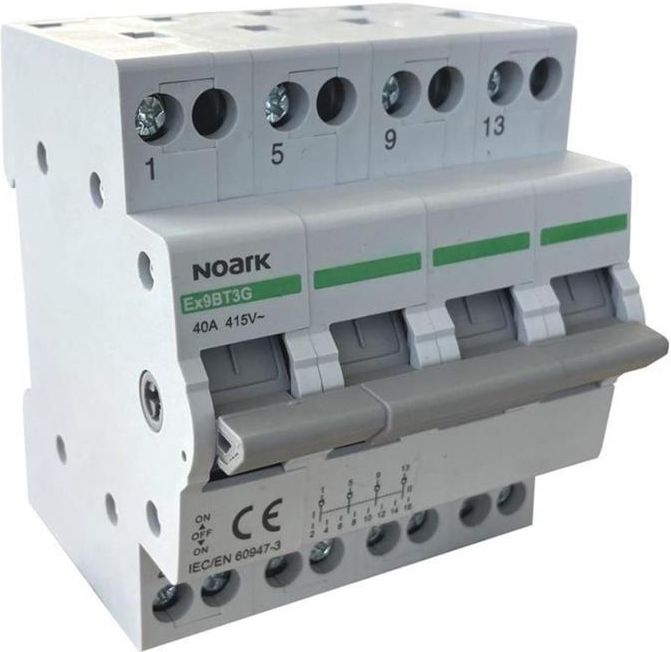

Przełącznik sieć/agregat Ex9BT3G 4P 40A 113932 NOARK Grupowy przełącznik modułowy Wykonane zgodnie z IEC EN 60947-3 Prąd znamionowy od 16 A od 40 A Napięcie znamionowe 240/415 V AC Kategoria użytkowania AC-22A Konfiguracja styków ( I-O-II ) Wersje od 1 do 4 biegunów Częstotliwość znamionowa 50/60 Hz Grupowy przełącznik modułowy Ex9BT3G zaprojektowany i przeznaczony do przełączania obwodów po- mocniczych, kontrolnych, pomiarowych oraz jako przełącznik zasilania. Testowane zgodnie z normą 60947-3 zapewnia funkcjonalność i niezawodność dla szerokiej gamy aplikacji. Kategoria użytkowania AC-22A umoż- liwia przełączanie pod obciążeniem. Dostępne w wariantach ze stykami przełącznymi (CO) od 1 CO do 4 CO. Konfiguracja styków ( I-O-II ) umożliwia ręczną zmianę obciążenia z jednego źródła elektrycznego na inne, bez ryzyka zwarcia. Dane techniczne Ex9BT3G Parametry ogólne Wykonanie zgodne z IEC EN 60947-3 Napięcie znamionowe 240 / 415 V AC Częstotliwość znamionowa 50/60 Hz Prąd znamionowy Ie 16, 25, 32, 40A Liczba styków 1, 2, 3, 4 Kategoria użytkowania AC-22A Napięcie znamionowe izolacji Ui 690 V Max. dobezpieczenie bezpiecznikiem 125 A gG Trwałość mechaniczna 8 500 cykli łączeniowych Trwałość elektryczna 1 500 cykli łączeniowych Parametry elektryczne Szerokość 17.8 mm na biegun Wysokość 82 mm (88 mm z uchwytem na listwę) Wysokość czoła 45 mm Montaż Na szynie TH-35 mm Stopień ochrony IP20 Konfiguracja styków I-O-II Zaciski windowe Przekrój zacisków przyłączeniowych 2.5 — 10 mm2 Moment dokręcenia zacisków 2.5 Nm Temperatura otoczenia -5 — +40 °C Wysokość bezwzględna ≤ 2000 m Wilgotność względna ≤ 95 % Odporność na wilgoć i ciepło klasa 2 Stopień zanieczyszczenia 2 Klasa instalacji III Waga 0.073 kg (1 moduł ), 0.145 kg ( 2 moduły ), 0.218 kg ( 3 moduły ), 0.289 kg ( 4 moduły ) Parametry mechaniczne Modułowe przełączniki instalacyjne do przełączania obwodów pomocniczych, sterujących, pomiarowych i innych Kategoria użytkowania AC-22A Konfiguracja styków ( I-O-II ) umożliwia ręczną zmianę obciążenia z jednego źródła elektrycznego na drugie i odwrotnie. Przeznaczone do zastosowań domowych i przemysłowych
