Zamel Domofon Jednorodzinny As-101A Wałbrzych

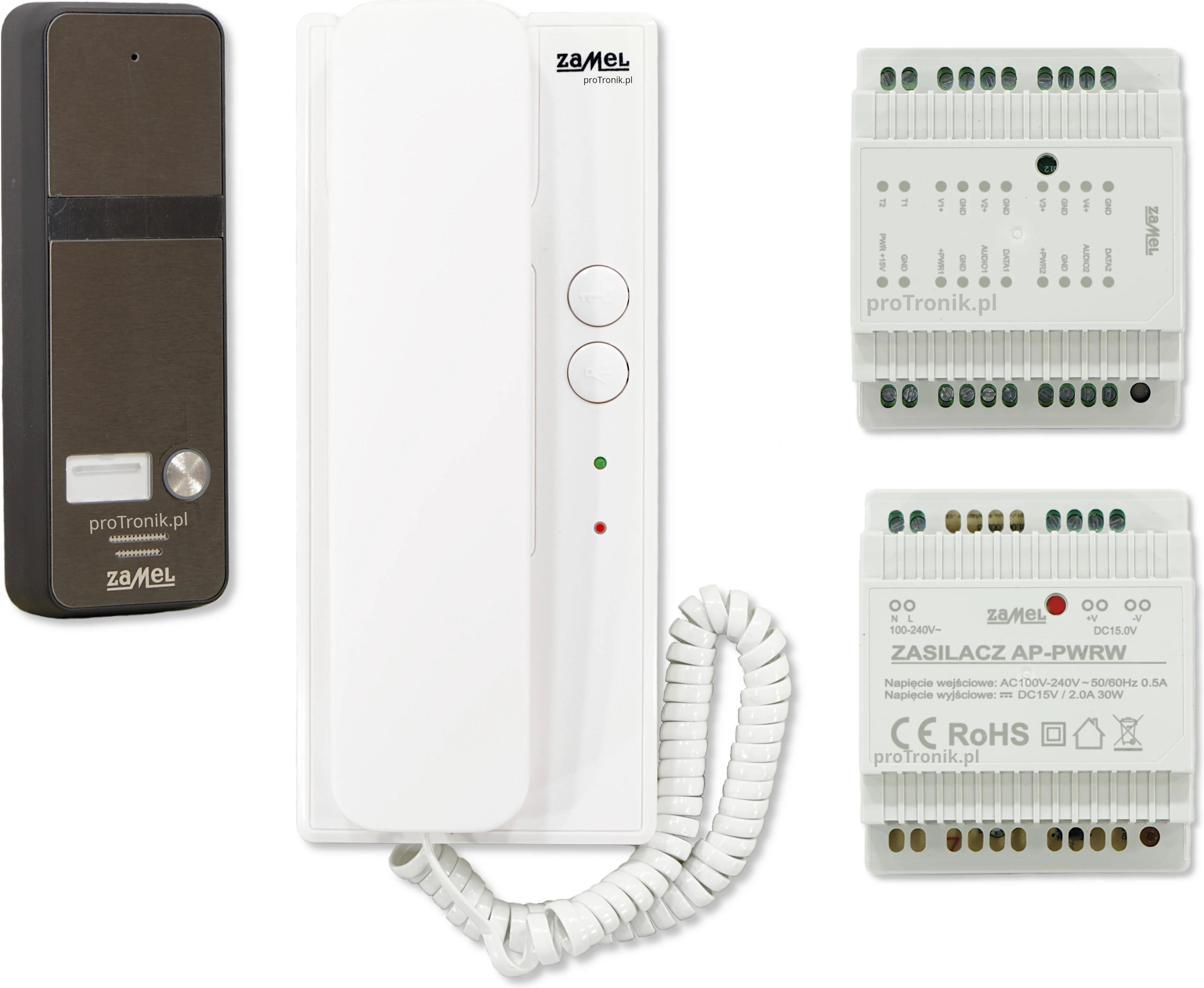

AS-101A to jednorodzinny domofon firmy Zamel z funkcją otwierania bramy i furtki, możliwością rozbudowy o dodatkową słuchawkę oraz dodatkowy panel zewnętrzny. Zestaw zawiera 1. przystawkę kątową panela umożliwiającą montaż panela zewnętrznego pod kątem. 2. panel zewnętrzny audio o parametrach : temperatura pracy: -30°C ~ +40°C temperatura przechowywania: 0°C ~ 50°C zasilanie: DC 12 V zużycie energii: 3W (Max), 0,2W (tryb czuwania) napięcie wyjścia przekaźnika: 12V 300mA małe wymiary urządzenia: 130x48x18mm Waga: 215g 3. uchwyt montażowy panela. 4. słuchawka audio o parametrach wymiary : 190x85x47 mm temperatura pracy: 0°C ~ +40°C zasilanie: DC 10-12 V zużycie energii: 1,2W (Max), 0,2W (tryb czuwania) waga: 250g Oraz funkcjach sterowanie otwarciem bramy oraz furtki możliwość podłączenia kolejnej słuchawki regulacja głośności rozmowy 5. zasilacz (AP-PWRW) panela i słuchawki o parametrach : napięcie wejściowe zasilania : 230V napięcie wyjściowe zasilacza: 15V DC 2A Klasa szczelności: IP20 temperatura pracy [°C]: -30 ~ +40 wymiary (wys x szer x gł.) [mm]: 57 x 95 x 78 montaż na szynę TH-35 6. dystrybutor sygnału (AP-SW1) o parametrach napięcie zasilania: 15V DC pobór mocy (wzbudz. / czuw.) [W]: 1 / 0,2 klasa szczelności: IP20 temperatura pracy [°C]: -30 ~ +40 wymiary (wys x szer x gł.) [mm]: 57 x 95 x 78 montaż na szynę TH-35 7. przewody przyłączeniowe słuchawki 8. kołki, śruby montażowe oraz wkrętak. 9. instrukcja obsługi Opis domofonu Opis : przycisk otwarcia bramy oraz furtki przycisk funkcji interkom / przekazywania rozmowy / funkcji nie przeszkadzać kontrolka LED zasilania (zielona) kontrolka LED statusu urządzenia (czerwona) gniazdo łączące słuchawkę MASTER z dystrybutorem sygnału AP-SW1 regulacja głośności rozmowy słuchawki przełącznik trybu pracy słuchawki (MASTER/SLAVE) gniazdo dla kolejnej słuchawki AP-AD2W SLAVE (opcjonalnie) mikrofon regulacja głośności rozmowy panela podświetlane okienko na etykietę imienną podświetlany przycisk wywołania głośnik funkcje domofonu : ODBIERANIE POŁĄCZEŃ System umożliwia odbieranie połączeń z panelu bramowego, połączenia interkom oraz otwieranie bramy i furtki. Po naciśnięciu przycisku dzwonka na panelu bramowym zarówno słuchawka oraz panel będą jednocześnie dzwoniły przez maksymalnie 30 sekund do momentu odebrania połączenia. Po odebraniu połączenia przychodzącego rozmowa może trwać maksymalnie 2 minuty. Po upływie tego czasu połączenie zostanie automatycznie rozłączone. W celu zakończenia połączenia należy odwiesić słuchawkę. Podczas połączenia w dowolnym momencie można otworzyć bramę i furtkę. FUNKCJA PRZEKAZYWANIA ROZMOWY W trakcie połączenia pomiędzy panelem bramowym oraz dowolną słuchawką naciśnięcie przycisku (2) "Słuchawka" spowoduje przekazanie rozmowy na drugą słuchawkę (pod warunkiem jej zainstalowania) FUNKCJA INTERKOMU W trybie czuwania krótkie naciśniecie przycisku „Słuchawka” (2) spowoduje wywołanie połączenia interkom z drugą słuchawką (pod warunkiem jej zainstalowania). FUNKCJA NIE PRZESZKADZAĆ Aby wyciszyć wywołanie z panelu bramowego należy przytrzymać przez 3 sek.przycisk (2). Dzwonek dla połączeń interkomowych pozostanie nadal aktywny. W celu wyłączenia funkcji należy przytrzymać przez 3 sek. przycisk (2). FUNKCJA OTWIERANIA FURTKI ORAZ BRAMY W trybie połączenia intercom lub wywołania z panelu bramowego każdorazowo po odebraniu połączenia uruchomienie przekaźnika furtki w panelu odbywa się poprzez krótkie naciśnięcie przycisku „Klucz” (1). W jakimkolwiek trybie naciśnięcie i przytrzymanie przez co najmniej 3 sekundy przycisku „Klucz” (1) spowoduje uruchomienie przekaźnika 2 bramy w panelu. W jakimkolwiek trybie trzykrotne naciśnięcie w przeciągu 3 sekund przycisku „Klucz” (1) spowoduje uruchomienie przekaźnika furtki w drugim panelu (pod warunkiem jego zainstalowania) Schemat podłączenia Schemat od strony mieszkania/domu słuchawka (połączona z dystrybutorem instalacją 2-żyłową) dystrybutor sygnału. zasilacz montowany na szynę TH-35 od strony posesji : 4. panel zewnętrzny (podłączony z dystrybutorem instalacją 4-żyłową) 5. opcjonalnie przycisk wyjścia (sprzedawany osobno) - przycisk umożliwiający otwarcie furtki od strony posesji. 6. elektrozaczep/rygiel furtki, rewersyjny lub standardowy (sprzedawany osobno) 7. brama Przy instalacjach powyżej 50m pomiędzy dystrybutorem a panelem zewnętrznym do zasilania elektrozaczepu należy zastosować zewnętrzny zasilacz 12V (schemat podłączenia w instrukcji obsługi) Maksymalna długość instalacji: 100m Rozbudowa zestawu sprzedawany zestaw (panel zewnętrzny, słuchawka, zasilacz, dystrybutor sygnału) możliwość rozbudowy o dodatkową słuchawkę. możliwość rozbudowy o dodatkowy panel (drugie wejście na posesję) rygiel i przycisk wyjścia.
