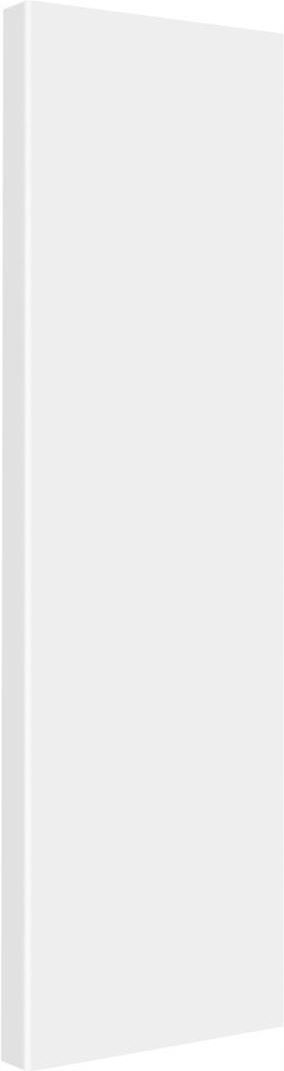

Diamond Płaski Typ Pv20 1600x400 Wałbrzych

GRZEJNIK STALOWY DIAMOND PŁASKI TYP-20 Z. DOLNE CENTRYCZNE (V) PV-20 Grzejniki stalowe DIAMOND TYP: PV-20 – WYSOKIE są ozdobnymi grzejnikami idealnie pasującymi do nowoczesnego wnętrza. Pozwalają wykorzystać powierzchnie na wąskich ścianach doskonale komponując sie z innymi elementami wystroju wnetrza. Zbudowane są z płaskiej, gładkiej płyty czołowej, dwóch płyt profilowanych, bez części konwekcyjnej. Część ozdobną grzejników stanowi płaska płyta, która łagodnym zaokrągleniem przechodzi na powierzchnie boczne grzejnika tworząc jednolitą, estetyczną całość. Posiadają podłączenie dolne centryczne, wyposażone są w gwint typu G 1/2. Grzejniki zaopatrzone są w odpowietrznik, korek oraz linki zabezpieczające. Stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki sa odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Grzejniki są dostępne w kolorze białym (RAL 9016). PV-20-1600X400 DESIGN PŁASKI moc cieplna przy ΔT=60 = 1057W moc cieplna przy ΔT=50 = 836W moc cieplna przy ΔT=30 = 434W ΔT to średnia różnica temperatur - (t1 - temp. wody zasilającej grzejnik / t2 - temp. wody wypływającej z grzejnika, / tr - temp. powietrza w pomieszczeniu) Wysokość 1600 mm Szerokość 400 mm Grubość 70 mm Rozstaw przyłączy 50mm 1/2" Przyłącze : DOLNE waga =33,1kg Temperatura max- 120C Ciśnienie robocze MOP - 10 bar kolor - biały Montaż 1. Zaznaczyć na ścianie pozycję otworów montażowych 2. Wywiercić otwory montażowe i zamocować wieszaki 3. Wyciąć w opakowaniu grzejnika miejsce na wieszaki 4. Zawiesić grzejnik na wieszakach 5. Rozpakować grzejnik po zakończonym montażu 2. Umiejscowienie grzejnika: - grzejnik powinien być zamontowany poziomo - należy ściśle przestrzegać zaleceń dotyczących minimalnych odległości podanych na rys - zalecane jest użycie wieszaków firmy DIAMOND do montażu grzejników (wieszaki w grzejnikach typu V nie są w komplecie!
