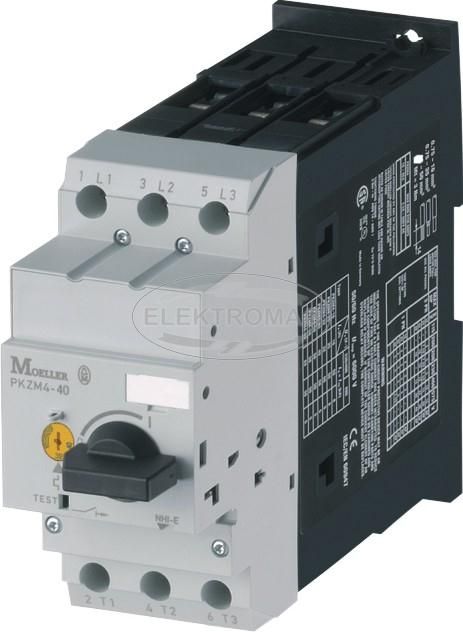

Moeller Eaton wyłącznik silnikowy PKzM4 16 Urzędów

Wyłączniki silnikowe PKZ serii Moeller firmy Eaton łączą w jednym urządzeniu ochronę przed zwarciem i przeciążeniem. Dostępne są dwie wersje, obejmujące cały zakres prądów od 0,1 A do 63 A, a to wszystko tylko z 18 różnymi typami, co pozwala zaoszczędzić miejsce do magazynowania i upraszcza planowanie projektu. Wyłączniki silnikowe są w pełni kompatybilne ze sprawdzoną serią styczników DIL firmy Eaton i dlatego idealnie nadają się do stosowania w rozrusznikach silnikowych. Wszystkie akcesoria, w tym zintegrowane styki pomocnicze, wskaźniki zadziałania, wyzwalacze napięciowe i obrotowe rączki drzwiowe, mogą być stosowane zarówno w PKZM0, jak i PKZM4. PKZM4-16 Wyłącznik silnikowy 16A 7,5kW 222350 Szerokość: 55 mm Szerokość [mm]: 55 mm Wysokość: 140 mm Wysokość [mm]: 140 mm Głębokość: 160 mm Głębokość [mm]: 160 mm Stopień ochrony (IP): IP20 Znamionowa moc pracy dla AC-3, 400 V [kW]: 7.5 kW Liczba biegunów: 3 Znamionowe napięcie pracy [V]: 690 V Zakres nastawy wyzwalacza przeciążeniowego [A]: 10 A Znamionowa moc pracy dla AC-3, 230 V [kW]: 4 kW Zakres nastawy wyzwalacza zwarciowego [A]: 248 A ilość w opakowaniu zbiorczym: 1 szt Ilość w opakowaniu zbiorczym: 1 kod celny: 85362010 kraj pochodzenia: DE Ze zintegrowanym stykiem pomocniczym: Nie Ze zintegrowanym wyzwalaczem podnapięciowym: Nie Czułość na zanik fazy: Tak Znamionowy prąd ciągły Iu [A]: 16 A Rodzaj podłączenia styków głównych: Połączenie śrubowe Sposób wyzwalania: Termomagnetyczny Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC [kA]: 150 kA Budowa urządzenia: Urządzenie mocowane na stałe Zabezpieczenie termiczne: Tak Rodzaj elementu wykonawczego: Pokrętło Z zabezpieczeniem termicznym: Nie Producent: EATON ELECTRIC Marka: EATON ELECTRIC Kod produktu: 459602 EAN: 4015082223502 Główne cechy Ręcznie sterowany wyłącznik silnikowy zgodny z normami IEC/EN 60947-4-1, VDE 0660 Część 102 Rączka obrotowa ze wskaźnikiem pozycji ZAŁ/WYŁ. wyłącznika W przypadku zastosowania z odpowiednimi akcesoriami wyłącznik może zostać przekształcony w wyłącznik główny lub wyłącznik zatrzymania awaryjnego zgodnie z normą EN 60204 i/lub VDE 0113 Charakterystyki izolacji zgodnie z IEC/EN 60947-3 Certyfikaty UL/CSA (w tym typy E i F) na rynek północnoamerykański Wszystkie zakresy nastaw są odporne na zwarcia do 50 kA (400 V) Specjalne obudowy o stopniu ochrony IP40, IP55 i IP65 zapewniają wysoki poziom ochrony przed bezpośrednim kontaktem z wodą i cząstkami stałymi; występują obudowy do montażu natynkowego i podtynkowego. W połączeniu z obudowami do montażu natynkowego i podtynkowego możliwe są również aplikacje wyłącznika głównego i wyłącznika zatrzymania awaryjnego Sprawdzone i niezawodne: PKZM0 Wyłączniki silnikowe PKZM0 mogą zabezpieczać silniki od 0,16 A do 32 A oraz mają wytrzymałość zwarciową 150 kA do 12 A i 50 kA do 32 A. Proste i uniwersalne: PKZM4 PKZM4 obejmuje zakres prądowy od 16 A do 63 A i ma zdolność łączeniową 50 kA. Pozwala to nie tylko na bezpieczne i proste planowanie projektu, ale również eliminuje konieczność stosowania ogranicznika prądu. Idealne do uruchamiania poprzez naciśnięcie lub uderzenie. Wyłączniki silnikowe PKZM01 dla silników do 25 A są idealnym rozwiązaniem dla małych maszyn i innych urządzeń, w których preferowanym sposobem działania jest uruchamianie poprzez naciśnięcie lub uderzenie. Dodatkowo dostępne są do nich również specjalne obudowy IP65 i IP40 z przyciskiem zatrzymania awaryjnego. Firma Eaton wprowadziła do oferty nową serię wyłączników silnikowych PKZ oraz styczników DIL z rozszerzeniem –EA. Zastępuje ona obecną serię w zakresie 170 pozycji. 1. Wyzwalacz wzrostowy A-PKZ0(230V50HZ) 230 V 50 Hz A-PKZ0(24V50HZ) 24 V 50 Hz 1. Wyzwalacz zanikowy U-PKZ0(230V50HZ) 230 V 50 Hz U-PKZ0(24V50HZ) 24 V 50 Hz 2. Styki pomocnicze montowane z przodu NHI-E-11-PKZ0 1 Z 1 R NHI-E-10-PKZ0 1 Z 3. Wskaźnik wyzwolenia AGM2-10-PKZ0 2 x 1 Z AGM2-01-PKZ0 2 x 1 R 4. Styki pomocnicze boczne NHI11-PKZ0 1 Z 1 R NHI12-PKZ0 1 Z 2 R NHI21-PKZ0 2 Z 1 R Blok styków pomocniczych Występują w dwóch wykonaniach jako bloki styków normalnych NHI oraz styków wyprzedzających VHI. Wersja NHI przeznaczona jest do montażu bocznego z prawej strony aparatu, natomiast wykonanie NHI-E przeznaczone jest do nabudowania na wyłącznik silnikowy. Blok styków VHI występuje tylko w wersji do nabudowania. Obudowy izolacyjne Obudowy izolacyjne o stopniu ochrony IP40 do IP65 umożliwiające zabudowę wyłącznika silnikowego PKZM01 wraz z akcesoriami (zależnie od wykonania). Występują w wykonaniu do nabudowania CI-PKZ01-... oraz do wbudowania E-PKZ0-... Obudowy natynkowe Wyłącznik w obudowie można łączyć z: A-PKZ0/U-PKZ0 + NHI-E-..-PKZ0 lub NHI..-PKZ0 + NHI-E..-PKZ0 (nie dotyczy CI-PKZ01-PVT) CI-PKZ01 Obudowa izolacyjna, IP40 CI-PKZ01-G Obudowa z membraną przyciskową, IP65 CI-PKZ01-PVT Obudowa z grzybkiem bezpieczeństwa, IP65 CI-PKZ01-PVS Obudowa z grzybkowym przyciskiem bezpieczeństwa, odryglowanie kluczykiem, IP65 CI-PKZ01-SVB Obudowa z możliwością blokowania w pozycji 0, możliwość założenia do 3 kłódek, IP65 CI-PKZ01-SVB-V Obudowa z możłiwościa blokowania w pozycji 0, możliwość założenia do 3 kłódek. Do stosowanie z VHI...-PKZ01, IP65 Obudowy podtynkowe E-PKZ01 Obudowa izolacyjna, IP40 E-PKZ01-G Obudowa z membraną przyciskową, IP55 E-PKZ01-PVT Obudowa z grzybkiem bezpieczeństwa, IP55 E-PKZ01-PVS Obudowa z grzybkiem bezpieczeństwa, odryglowanie kluczykiem, IP55 E-PKZ01-SVB Obudowa z możliwością blokowania w pozycji 0, możliwość założenia do 3 kłódek, IP65 E-PKZ01-SVB-V Obudowa z możłiwościa blokowania w pozycji 0, możliwość założenia do 3 kłódek. Do stosowanie z VHI...-PKZ01, IP65 . . Wszystkie sprzedawane przez nas przedmioty są produktami oryginalnymi oraz nowymi.
