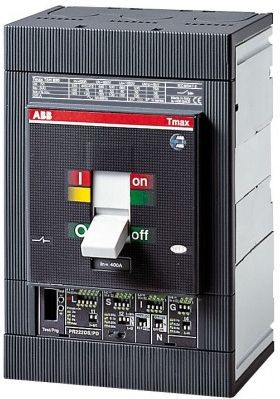

Abb Wyłącznik Kompaktowy T5N 630 Pr221Ds-Ls/I 3P Ff (1SDA054396R1) Tychy

ABB Kompaktowy wyłącznik mocy I=630A 3-polowy Ics=36kA Tmax T5N 630 PR221DS-LS/I 3p F F Wyłączniki mocy są urządzeniami stosowanymi wszędzie tam, gdzie moce wyłączane osiągają duże wartości. Ich głównym zadaniem jest ochrona innych urządzeń elektrycznych przed skutkami przeciążeń i zwarć, jak również sterowanie rozpływem mocy w sieci. Wymiary: Szerokość netto produktu: 140 mm Wysokość netto produktu: 205 mm Głębokość / długość produktu netto: 103,5 mm Waga netto produktu: 3,25 kg Dodatkowe informacje: Trwałość elektryczna: 5000 cykli . 60 cykli na godzinę Trwałość mechaniczna: 20000 cykli . 120 cykli na godzinę Liczba biegunów: 3 Utrata mocy: Przy znamionowych warunkach pracy na biegun 41 W Główny typ produktu: SACE Tmax T Nazwa produktu: Wyłącznik instalacyjny Rodzaj produktu: CB Prąd znamionowy (I n ): Obwód główny 630 A Znamionowe napięcie wytrzymywane impulsowo (U imp ): 8 kV Znamionowe napięcie izolacji (U i ): 1000 V Znamionowe napięcie robocze: 690 V AC Znamionowa zdolność do wyłączania zwarć usługi (I cs ): (220 V AC) 70 kA . (230 V AC) 70 kA . (380 V AC) 36 kA . (400 V AC) 36 kA . (415 V AC) 36 kA . (440 V AC) 30 kA . (500 V AC) 25 kA . ( 690 V AC) 20 kA Oceniona ostateczna zdolność do łamania krótkiego obwodu (I cu ): (220 V AC) 70 kA . (230 V AC) 70 kA . (380 V AC) 36 kA . (400 V AC) 36 kA . (415 V AC) 36 kA . (440 V AC) 30 kA . (500 V AC) 25 kA . ( 690 V AC) 20 kA . (250 V DC) 2 Bieguny w serii 36 kA . (500 V DC) 2 Bieguny w serii 25 kA . (750 V DC) 3 Bieguny w serii 16 kA Znamionowy ciągly prąd ( Iu ): 630 A Odpowiedni dla: T5 Napięcie testowe Max ( test U ): 3500 V Napięcie testowe przy częstotliwości przemysłowej przez 1 minutę: 3500 V
