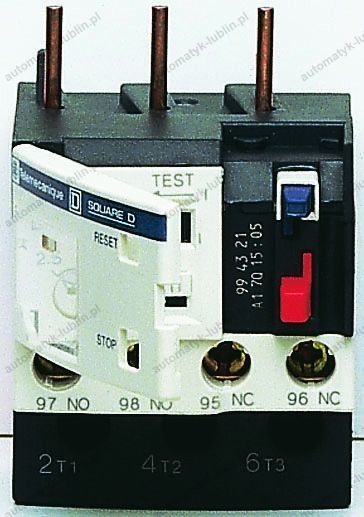

SCHNEIDER LRD12 [5,5-8A] PRzEK .TERM. LRD12 Tychowo

Schneider Electric Przekaźnik przeciążeniowy cieplny TeSys LRD 5,5-8A zaciski skrzynkowe LRD12Numer katalogowy: LRD12EAN: 3389110346800Opis: LRD12 to przekaźnik termiczny TeSys LRK firmy Schneider Electric do stosowania ze stycznikami TeSys D. Zabezpiecza silniki 3kW/400V dzięki nastawie od 5,5 do 8A, klasie wyzwalania 10A i zabezpieczeniu przed zanikiem fazy.Dane techniczne:Moment dokręcania: control circuit : 1.7 N.m on screw clamp terminals # power circuit : 1.7 N.m on screw clamp terminalsPrzyłącza - zaciski: control circuit : screw clamp terminals 2 cable(s) 1...2.5 mm flexible with cable end # control circuit : screw clamp terminals 2 cable(s) 1...2.5 mm flexible without cable end # control circuit : screw clamp terminals 2 cable(s) 1...2.5 mm solid without cable end # power circuit : screw clamp terminals 1 cable(s) 1...4 mm flexible with cable end # power circuit : screw clamp terminals 1 cable(s) 1...6 mm solid without cable end # power circuit : screw clamp terminals 1 cable(s) 1.5...10 mm flexible without cable endOkres: 18 miesięcyCertyfikaty produktu: ATEX INERIS # BV # CCC # CSA # DNV # GL # GOST # LROS (Lloyds register of shipping) # RINA # ULStopień ochrony IP: IP20 zgodnie z IEC 60529Skrócona nazwa urządzenia: LRDTyp produktu lub komponentu: przekaźnik różnicowy przeciążenia termicznegoZgodność produktu: LC1D09 # LC1D12 # LC1D18 # LC1D25 # LC1D32 # LC1D38Głębokość: 70 mmKod zgodności: LRDMasa produktu: 0.124 kgSzerokość: 45 mmZnamionowe napięcie izolacji [Ui]: 600 V Obwód zasilający zgodnie z CSA # 600 V Obwód zasilający zgodnie z UL # 690 V Obwód zasilający zgodnie z IEC 60947-4-1Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 5 A dla obwód sygnalizacyjnyDziałanie ochronne: TH zgodnie z IEC 60068Odporność mechaniczna: wibracje 6 Gn IEC 60068-2-6 # wstrząsy 15 Gn for 11 ms IEC 60068-2-7Ognioodporność: V1 zgodnie z UL 94Temepratura otoczenia dla przechowywania: -60...70 °CNazwa produktu: TeSys LRDZnamionowe napięcie łączeniowe [Ue]: 690 V prąd przemienny (AC) 0...400 HzZnamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kVTemperatura otoczenia dla pracy: bez zmniejszania wartości znamionowych zgodnie z IEC 60947-4-1Rodzaj sterowania: Czerwony przycisk STOP # niebieski przycisk dla RESET trybRodzaj sieci: prąd przemienny (AC) # prąd stały (DC)Częstotliwość sieci: 0...400 HzZakres nastaw zabezpieczenia cieplnego: 5.5...8 AWrażliwość na zanik fazy: prąd wyłaczający 130% wartości Ir na dwóch fazach, ostatnia na 0Pomoc do montażu: pod stycznikiem # płyta z akcesoriami specyficznymi # szyna z akcesoriami specyficznymiDopuszczalny prąd: 0,22 A na 125 V DC-13 dla obwód sygnalizacyjny # 3 A na 120 V AC-15 dla obwód sygnalizacyjnyKompensacja temperatury: -20...60 °CPróg wyzwolenia: 1,14 +/- 0,06 Ir zgodnie z IEC 60947-4-1Wytrzymałość dielektryczna: 6 kV w 50 Hz zgodnie z IEC 60255-5Zastosowanie przekaźnika: zabezpieczenie silnikaStrona produktu (producenta): http://eshop.schneider-electric.com/product.aspx?productid=LRD12&dist=137&org=38〈18
