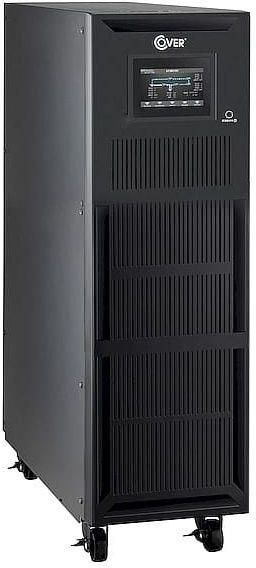

Cover Zasilacz awaryjny UPS 3-fazowy 20kVA / 20kW 3:3 3:1 JR 20 (JR20) Tułowice

OPIS I ZASTOSOWANIE Oferowany zasilacz awaryjny Cover JR 20K z wejściem 3-fazowym oraz możliwością konfiguracji wyjścia (1-fazowego lub 3-fazowego). System dostarczający czystą energię elektryczną oraz bezpieczeństwo urządzeńpodłączonych przed wszystkimi typowymi problemami sieci. Wyposażony w trój-poziomową topologięfalownika, zapewnia wysoką sprawność sięgającą 96% w trybie online, a nawet 99% w trybie ECO. Zaprojektowany do pracy z zewnętrznymi modułami bateryjnymi MB. Urządzenie zostało specjalnie zaprojektowany z myślą o zastosowaniach profesjonalnych szczególnie wykorzystywanych w przemyśle i centrachmedycznych oraz wszystkich zastosowaniach gdziewymaganajest najwyższaniezawodnośćdziałania. Interfejs komunikacyjny zasilacza zlokalizowany jest z tyłu zasilacza, i składa się interfejsu komunikacyjnego USB, złączaEMBS, złącza pracyrównoległej oraz opcjonalnego slotu na moduł (SNMP, ModBus, DrtyContact, RS232 lub RS485). UPS JR20 - JEDNOSTKA BEZBATERYJNA Oferowany UPS to jednostka bezbateryjna stworzona z myślą o pracy z zewnętrznymi modułami bateryjnymi MB. W naszej ofercie można znaleźć również gotowyzestaw składający się z zasilaczaawaryjnego UPS marki Cover model JR 20 zewnętrznego modułu bateryjnego o łącznej pojemności baterii wynoszącej 988Ah (38x26Ah). Uniwersalne moduły baterii MB zostały zaprojektowane z myślą zastosowania z zasilaczami awaryjnymi. Ich wygląd zewnętrzny, wymiary oraz kształt pozwalają na wykorzystanie z dowolnym zasilaczem UPSmarkiCOVER. Czas podtrzymania zasilania wynosi 15 min przy pracy pod pełnym obciążeniem 100%. Wariant UPS + MB Ilość stojaków Ilość baterii Czas przy pełnym obciążeniu [100%] JR 20 (jednostka bezbateryjna)* - - - JR 20K + 1x MB (988Ah) 1x 38x26Ah 15 minut JR 20K + 1x MB (1800Ah) 1x 36x65Ah 30 minut JR 20K + 2x MB (2880Ah) 2x 2x32x45Ah 60 minut *aktualnie oferowany model BUDOWA ZASILACZA UPS Oferowany zasilacz UPS składa się z prostownika (ang. Rectifier), układu ładowania (ang. Charger), falownika (ang. Inverter), automatycznego układu obejściowego z przełącznikiem tyrystorowym (ang. Static Switch) i ręcznego przełącznika układu obejściowego (ang. Manual Bypass Switch). Ponadto zasilacz UPS może być wyposażony w jeden lub więcej łańcuchów bateryjnych, które mogą być umieszczone wewnątrz zasilacza lub poza nim, na specjalnych stelażach bateryjnych. NAJWAŻNIEJSZE FUNKCJE UPS-a Technologia True On-Line Double Conversion zapewnia doskonałe parametry napięcia wyjściowego bez względu na zakłócenia energetyczne i rodzaj zasilanych odbiorników, Bezbateryjna jednostka dedykowana do pracy z modułami bateryjnymi (MB), Prostownik IGBT najbardziej zaawansowana technologia zapewniająca bardzo niskie THDi oraz wysoki współczynnik mocy, Bypass automatyczny - bezprzerwowy zapewnia nieprzerwane zasilanie odbiorników w sytuacjach krytycznych jak przegrzanie lub awaria, Bypass serwisowy - umożliwia serwisowanie urządzeń bez wyłączania zasilanych odbiorników. Osobne zasilanie toru Bypass daje możliwość zapewnienia rezerwowego źródła zasilania dla odbiorników nawet w przypadku awarii urządzenia lub zadziałania zabezpieczeń UPS w torze głównym, Interfejsy komunikacyjne: USB do monitorowania i zarządzania pracą zasilacza oraz odbiorników, DryContact styki przekaźnikowe do współpracy z systemami BMS, SNMP integracja z systemami zarządzania siecią typu NMS, Złącze Zdalnego Wyłącznika P. Poż. (REPO) dla zapewnienia zdalnego odłączenia zasilania odbiorników w przypadku pożaru, Wyłącznik P.Poż. (EPO) na panelu kontrolnym umożliwia natychmiastowe odłączenie zasilania od odbiorników, Panel kontrolno-monitorujący LCD oraz wskaźnik LED daje możliwość diagnostyki parametrów i trybu pracy zasilacza, umożliwia rejestrację zdarzeń oraz m.in. graficzny podgląd przebiegów prądu i napięcia, Małe wymiary - UPS ma możliwość instalacji baterii wewnątrz, dzięki czemu nie jest potrzebne dodatkowe miejsce dla podstawowych czasów podtrzymania, Wysoka sprawność urządzenia (>95%) ogranicza emitowane ciepło, dzięki czemu ewentualne chłodzenie pomieszczeń jest prostsze i tańsze, Tryb ECO-Mode pozwala na znaczną redukcję kosztów pracy urządzenia oraz praktycznie eliminuje emisję ciepła, Automatyczna diagnostyka i cyfrowe sterowanie (32 bit DSP x2) gwarantuje pełną sprawność urządzenia, kontrolę podzespołów i parametrów pracy bez konieczności ingerencji użytkownika, Wysoka wartość wejściowego współczynnika mocy 0,99 ogranicza wartość prądu pobieranego przez urządzenie z sieci, Wysoka wartość wyjściowego współczynnika mocy 1,0 pozwala na obciążenie zasilacza pełną mocą czynną, Szeroki zakres napięcia wejściowego w trybie pracy normalnej zapewnia stabilną pracę urządzenia bez konieczności korzystania z baterii, co znacząco wpływa na wydłużenie ich żywotności, Szeroki zakres częstotliwości wejściowej w trybie pracy normalnej umożliwia swobodne zastosowanie zasilacza w sieci o niestabilnych parametrach oraz przy zasilaniu z agregatu prądotwórczego, Prostota obsługi - łatwość przyłączenia do sieci oraz proste załączanie i wyłączanie urządzenia nie wymaga od użytkownika specjalnych kwalifikacji, Zaawansowane zarządzanie akumulatorami daje gwarancję optymalnego ładowania i wykorzystania baterii akumulatorów, zwiększa ich żywotność oraz obniża koszty eksploatacji. Funkcja kompensacji temperaturowej napięcia ładowania, Doskonała jakość napięcia wyjściowego, osiągana dzięki zastosowaniu 3- poziomowego falownika IGBT, z wykorzystaniem zaawansowanej technologii sterowania PWM sprawia, że dostarczane jest napięcie o stabilnych parametrach, bez względu na zakłócenia energetyczne i rodzaj zasilanych urządzeń, Duża przeciążalność zapewnia ochronę urządzenia oraz ciągłość zasilania przy występowaniu przejściowych stanów nieustalonych, Zaawansowane oprogramowanie umożliwiające użytkownikowi pełną kontrolę nad urządzeniem i zasilanymi odbiornikami, Konfigurowalność parametrów pracy - napięcia nominalne, częstotliwości, preferowane tryby pracy, sposób komunikacji - znacznie poszerza gamę możliwych zastosowań, Konfiguracje redundantne: - praca równoległa nadmiarowa dla zwiększenia niezawodności, - praca równoległa pojemnościowa dla zwiększenia mocy, - praca HotStandby. OPIS ZŁĄCZ W ZASILACZU AWARYJNYM (1) Port komunikacji RS 232. (2) Port komunikacji USB. (3) Port EPO (złacze wyłaznika P.Poż.). (4) Port pracy równoległej (opcja). (5) Port pracy równoległej (opcja). (6) Slot kart komunikacyjnych (SNMP). (7) Gniazdo baterii zewnętrznych. (8) Rozłącznik zasilania prostownika UPS. (9) Bypass mechaniczny-serwisowy. (10) Listwa podłączenia przewodów zasilania. (11) Terminale do zasilania prostownika UPS. (12) Terminale do podłączenia zasilania odbiorów. (13) Terminal uziemienia. (14) Terminal uziemienia. (15) Rozłącznik zasilania bypassu wewnętrznego UPS. (16) Terminale do podłączenia zasilania Bypass. (17) Rozłącznik wyjściowy. (18) Złącze komunikacyjne Bypass zewn. EMBS. WYMIARY ZALECANEJ PRZESTRZENI [mm] Zasilacz UPS wykorzystuje aktywne chłodzenie konwekcyjne z użyciem wewnętrznychwentylatorów. Zimne powietrze zasysane jest od przodu zasilacza, a ogrzane powietrze wydmuchiwane jest za pomocą wentylatorów przez otwory wentylacyjne umieszczone w tylnej ścianiezasilacza. Z tego powodu niezbędne jest zapewnienie odpowiedniej przestrzeni do wentylacji przed i za zasilaczem UPS. Niedozwolone jest zasłanianie otworów wentylacyjnych umieszczonych w przedniej i tylnej ścianie zasilacza UPS. W ścianach bocznych zasilacza nie są umieszczone żadne otwory wentylacyjne, w związku z czym UPS może być dostawiony bokami do ściany. Jednak ze względu na konieczność dostępu do zasilacza UPS podczas prowadzenia przez serwis prac konserwacyjno-serwisowych zaleca się pozostawienie po obu stronach wolnej przestrzeni 50cm (o ile jest taka możliwość). Zalecane minimalne wymiary przestrzeni pokazano na rysunku poniżej. Należy pozostawić zapas przewodów zasilających w trakcie instalacji, w celu możliwości wysunięcia UPS do przodu dla dostępu serwisu do tylnej ściany UPS gdzie znajdują się przyłącza energetyczne i komunikacyjne. Minimalna odległość z tyłu UPS dla dostępu serwisowego minimum 80cm. OBSŁUGA WYŚWIETLACZA LCD Zasilacz wyposażony jest w dotykowy kolorowy panel LCD. Poniżej pokazano diagram przedstawiający możliwości i umiejscowienie poszczególnych informacji dostępnych w menu wyświetlacza. Dla konfiguracji UPS 3:3 oraz 3:1 występują różnice w ilości wyświetlanych faz wyjściowych i Bypass. Na poniższych przykładowych ekranach przedstawiono konfigurację 3:3.Dla konfiguracji 3:1 wyświetlana jest tylko 1 faza wyjściowai Bypass. Główne menu wyświetlacza obrazuje bieżący tryb pracy zasilacza (przepływ energii przez poszczególne bloki funkcjonalne) oraz parametry zasilania, baterii oraz wyjścia UPS. ZASTOSOWANIE ZASILACZA AWARYJNEGO: Zasilacz awaryjny UPS dla serwerów, komputerów, do biur, firm, korporacji, Zasilacz awaryjny UPS do generatorów prądu, agregatów, Zasilacz awaryjny UPS dla urządzeń i rozwiązań przemysłowych, Zasilacz awaryjny UPS dla urządzeń wrażliwych. RZECZYWISTA WAGA & WYMIARY [mm] UPS TRÓJFAZOWY 3/3 lub 3/1 - 3 FAZY NA WEJŚCIU / 1 lub 3 FAZY NA WYJŚCIU Trójfazowe zasilacze UPS przeznaczone są do urządzeń elektrycznych wymagających zazwyczaj dużej mocy i trójfazowego zasilania z sieci elektrycznej (siły). Są to między innymi duże maszyny przemysłowe oraz silnikowe. Konfiguracja wyjścia 3:3 lub 3:1 umożliwia dostosowanie ilości wyjść w zależności od systemu odbiorczego i sposobu zasilania posiadanych odbiorników. POWER FACTOR 1.0 - NAJWYŻSZY WSPÓŁCZYNNIK MOCY Zasilacz UPS Cover serii JR20K został wyposażony w PowerFactor 1.0. Przekłada się to na realnie większa moc urządzenia. Dla przykładu oferowany UPS o mocy pozornej 20kVA ze współczynnikiem PowerFactor 1.0 może obsłużyć urządzenia o mocy 20kW. Tymczasem tańsze zasilacze mimo podobnej mocy 20kVA ale o współczynniku PowerFactor 0.6 mogą obsłużyć urządzenia o mocy max. 12kW. GŁOŚNOŚĆ URZĄDZENIA [dB] Zasilacz awaryjny Cover JR20K to urządzenia posiadające wbudowany wentylator z automatycznie regulowaną prędkością obrotów. Aby zapewnić pełne i kompletne zabezpieczenie typowych problemów w sieci oraz czystą falę sinusoidalną na wyjściu zasilacze UPS on-line muszą pracować cały czas. W związku z powyższym ich praca może być uciążliwa w momencie gdy umieścimy go przy biurku w pokoju lub w sypialni. Zasilacze awaryjne budowane w technologii online są przystosowane do pracy w warunkach profesjonalnych w związku z tym naszym klientom sugerujemy umieszczenie takiego UPS`a w miejscach w których jego praca nie będzie uciążliwa dla użytkownika. Urządzenie generuje dźwięk na poziomie do 58dB przy obciążeniu 100% oraz do 52dB przy obciążeniu 50%. TECHNOLOGIA PRAWDZIWEJ, PODWÓJNE KONWERSJI Zasilacz awaryjny zapewnia zawsze czystą i pozbawioną zakłóceń moc elektryczną. Dzięki budowie w technologii On-Line o podwójnej konwersji napięcia wejściowego, podłączone urządzenia podlegają najwyższej ochronie. W pierwszej fazie sygnał wejściowy AC jest konwertowany na sygnał DC. Następnie w drugiej fazie następuje ponowna konwersja sygnału z DC na AC poprzez falownik. Dzięki temu obciążenie podłączone do UPS jest w pełni odseparowane od sieci zasilającej i jej niedoskonałości, a w rezultacie na wyjściu otrzymujemy zawsze czystą i stabilną moc, oraz zerowy czas przełączania w tryb bateryjny. SPECYFIKACJA TECHNICZNA: Model JR 20 Moc 20 kVA / 20 kW Ilość faz WE : WY 3:3/3:1 Wejście Napięcie zasilające 380 / 400 / 415 VAC
