F&F Stycznik Modułowy Ze Sterowaniem Ręcznym Montaż Na Szynie 25A Styki 4No Trzebinia

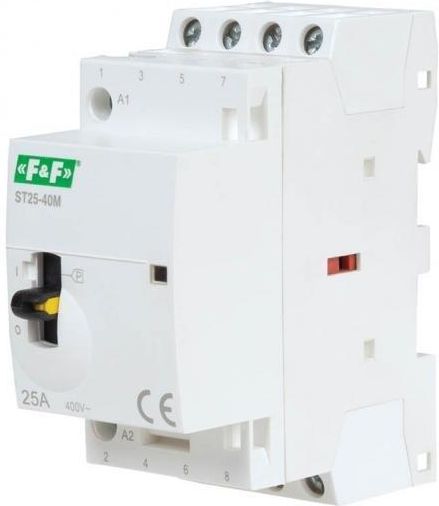

Stycznik modułowy ST25-40-M Stycznik modułowy ze sterowaniem ręcznym Prąd 25 A. Napięcie 250 V AC. Elektromagnetyczny stycznik w obudowie modułowej. Bezpośredni montaż na szynie 35 mm. Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czole pozwala na ręczne sterowanie stykami stycznika (niezależnie od stanu cewki) – pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych. Działanie stycznika Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy: Pozycja „I” (górna pozycja) Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady. Pozycja „Auto” (środkowa pozycja) Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków. Pozycja „O” (dolna pozycja) Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania. Napięcie zasilania: obwód główny 250 V AC Napięcie zasilania cewki: 220÷240 V AC Obciążalność styków głównych: AC-7a: 25 A, AC-7b: 9 A Konfiguracja styków: 4×NO Prąd torów głównych: 25 A Waga: 0,14 kg Pobór mocy: załączenie - 34 VA, praca - 4,6 VA (1,6 W) Temperatura pracy: eksploatacja: -25÷55°C, przechowywanie: -40÷80°C Wymiary: 36×85×65 mm Montaż: na szynie 35 mm Stopień ochrony: IP20 ST deklaracja CE 2024 (179.5KB) ST25-20-M/ST-25-40-M/ST40-40-M/ST63-40-M karta katalogowa (787.5KB)
