Abb Stycznik AF263000K11 Trzebinia

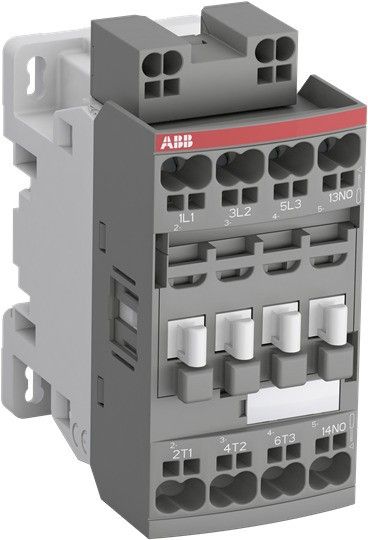

AF26-30-00K-11 to 3-biegunowy stycznik - 690 V IEC lub 600 UL z zaciskami sprężynowymi typu push-in, sterujący silnikami do 11 kW / 400 V AC (AC-3) lub 15 hp / 480 V UL i przełączanie obwodów mocy do 45 A (AC-1) lub 45 A UL ogólnego zastosowania. Dzięki technologii AF stycznik ma szeroki zakres napięcia sterującego (24-60 V 50/60 Hz i 20-60 V DC), zarządzając dużymi wahaniami napięcia sterującego, zmniejszając zużycie energii przez panel i zapewniając wyraźne działanie w niestabilnych sieciach. Ponadto wbudowana jest ochrona przeciwprzepięciowa, oferując kompaktowe rozwiązanie. Styczniki AF mają konstrukcję blokową, można je łatwo rozbudować o dodatkowe bloki styków pomocniczych oraz dodatkową szeroką gamę akcesoriów. Wymiary Szerokość netto produktu: 45 mm Głębokość / długość netto produktu: 86mm _ Wysokość netto produktu: 92,3 mm Waga netto produktu: 0,325 kg Techniczny Liczba głównych kontaktów NIE: 3 Liczba głównych kontaktów NC: 0 Liczba styków pomocniczych NIE: 0 Liczba styków pomocniczych NC: 0 Znamionowe napięcie robocze: Obwód główny 690 V Częstotliwość znamionowa (f): Obwód główny 50/60 Hz Konwencjonalny prąd cieplny na wolnym powietrzu ( Ith ): wg. zgodnie z IEC 60947-4-1, otwarte styczniki q = 40 °C 50 A Znamionowy prąd roboczy AC-1 ( Ie ): (690 V) 40 °C 45 A (690 V) 60 °C 40 A (690 V) 70 °C 32 A Znamionowy prąd roboczy AC-3 (I e ): (415 V) 60 °C 26 A (440 V) 60 °C 26 A (500 V) 60 °C 23 A (690 V) 60 °C 17 A (380 / 400 V) 60 °C 26 A (220 / 230 / 240 V) 60 °C 26 A Znamionowy prąd roboczy AC-3e (I e ): (415 V) 60 °C 26 A (440 V) 60 °C 26 A (500 V) 60 °C 23 A (690 V) 60 °C 17 A (380 / 400 V) 60 °C 26 A (220 / 230 / 240 V) 60 °C 26 A Znamionowa moc operacyjna AC-3 (P e ): (415 V) 11 kW (440 V) 15 kW (500 V) 15 kW (690 V) 15 kW (380 / 400 V) 11 kW (220 / 230 / 240 V) 6,5 kW Znamionowa moc operacyjna AC-3e (P e ): (415 V) 11 kW (440 V) 15 kW (500 V) 15 kW (690 V) 15 kW (380 / 400 V) 11 kW (220 / 230 / 240 V) 6,5 kW Znamionowy prąd krótkotrwały wytrzymywany niskonapięciowy (I cw ): przy 40 °C Temperatura otoczenia, na wolnym powietrzu, od stanu zimnego 10 s 350 A przy 40 °C Temperatura otoczenia, na wolnym powietrzu, od zimnego stanu 15 min 50 A przy 40 °C Temperatura otoczenia, na wolnym powietrzu, od a Stan zimny 1 min 150 A przy temperaturze otoczenia 40 °C na wolnym powietrzu, od stanu zimnego 1 s 700 A przy temperaturze otoczenia 40 °C na wolnym powietrzu, od stanu zimnego 30 s 225 A przez 1 s -pusty - A Maksymalna zdolność zerwania: cos phi=0,45 (cos phi=0,35 dla Ie > 100 A) przy 440 V 500 A cos phi=0,45 (cos phi=0,35 dla Ie > 100 A) przy 690 V 200 A Maksymalna częstotliwość przełączania elektrycznego: (AC-1) 600 cykli na godzinę (AC-2 / AC-4) 150 cykli na godzinę (AC-3) 1200 cykli na godzinę Znamionowe napięcie izolacji (U i ): wg. zgodnie z IEC 60947-4-1 i VDE 0110 (Gr. C) 690 V wg. zgodnie z UL/CSA 600 V Znamionowe napięcie wytrzymywane impulsowo (U imp ): 6kV Maksymalna mechaniczna częstotliwość przełączania: 3600 cykli na godzinę Znamionowe napięcie obwodu sterującego (Uc ) : 50 Hz 24 ... 60 V 60 Hz 24 ... 60 V DC Praca 20 ... 60 V Czas pracy: Pomiędzy rozładowaniem cewki a zamknięciem styku NC 13 ... 98 ms Pomiędzy rozładowaniem cewki a otwarciem styku NO 11 ... 95 ms Pomiędzy napięciem cewki a otwarciem styku NC 38 ... 90 ms Pomiędzy napięciem cewki a zamknięciem styku NO 40 ... 95 ms Montaż na szynie DIN: TH35-7,5 (szyna montażowa 35 x 7,5 mm) wg. IEC 60715 TH35-15 (szyna montażowa 35 x 15 mm) wg. wg IEC 60715 Montaż za pomocą wkrętów (brak w zestawie): 2 x śruby M4 umieszczone po przekątnej Obwód główny mocy łączącej: Elastyczny z tulejką 1/2x 1 ... 6 mm² Elastyczny z tulejką izolowaną 1/2x 1 ... 6 mm² Elastyczny 1/2x 1 ... 6 mm² Sztywny 1/2x 1 ... 10 mm² Podłączanie obwodu sterowania wydajnością: Elastyczna z końcówką 1/2x 0,5 ... 2,5 mm² Elastyczna z końcówką izolowaną 1/2x 0,5 ... 1,5 mm² Elastyczna 1/2x 0,5 ... 2,5 mm² Sztywny 1/2x 1 ... 2,5 mm² Długość odizolowania przewodów: Obwód sterowania 10 mm Obwód główny 14 mm Stopień ochrony: wg. IEC 60529, IEC 60947-1, EN 60529 Zaciski cewki IP20 wg. zgodnie z IEC 60529, IEC 60947-1, EN 60529 Zaciski główne IP20 Typ terminala: Zaciski sprężynowe wciskane
