Hoegert Cyfrowy HT1E602 (HT1E602HOG) Tarnów

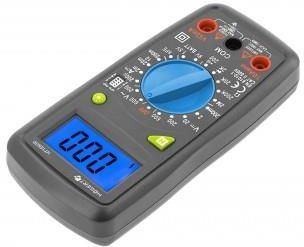

Wielofunkcyjny miernik cyfrowy Miernik cyfrowy wykorzystywany do diagnostyki i wykrywania wadliwych komponentów instalacji elektrycznych. Używany w branży motoryzacyjnej, elektrycznej i instalatorskiej. Opis produktu Miernik cyfrowy wykorzystywany do diagnostyki i wykrywania wadliwych komponentów instalacji elektrycznych. Uzywany w branzy motoryzacyjnej, elektrycznej i instalatorskiej. Charakterystyka DATA HOLD umozliwia zachowanie na wyswietlaczu aktualnie mierzonej wartosci; LIVE – pomiar fazy przewodu / wykrywa prad przemienny w przewodzie; multimetr pozwala na pomiar napiecia stałego do 600 V i zmiennego do 600 V, natezenia stałego do 10 A oraz rezystancji do 2 M , testu diody i ciagłosci oraz testu baterii 1,5 / 9 V; posiada duzy ekran LCD z podswietleniem na niebiesko, pozwalajacy na wyswietlenie i odczytanie wyniku 1999 nawet w ciemnosci; gumowa osłona obudowy chroni przed uszkodzeniami mechanicznymi; wygodny, ergonomiczny, kompaktowy kształt umozliwia wygodna prace jedna reka; zasilany bateria 2x1,5 V AAA, zwiekszenie zywotnosci baterii dzieki funkcji automatycznego wyłaczania; z tyłu obudowy znajduje sie podpórka do ustawienia urzadzenia w pozycji ułatwiajacej odczyt danych na wyswietlaczu, specjalne uchwyty do przyczepienia przewodów oraz uchwyt do zawieszenia miernika na scianie; w zestawie znajduja sie przewody pomiarowe. Dane techniczne Pomiar napiecia przemiennego: 0-600 V Pomiar napiecia stałego: 0-600 V Pomiar pradu stałego: max. 10 A Pomiar rezystancji: 0-2 M Pomiar baterii: 1,5 / 9 V DANE TECHNICZNE Wyświetlacz: LCD 3.5”, cyfry 0,6 ” Polaryzacja: automatyczna, wskazana minus, zakłdany plus. Metoda pomiaru: podwojne zintegrowane przełczanie rodzaju prąu A / D Rozmiar LCD: 45 x 23 mm Szybkośćprobkowania: 2 razy na sekundęSygnalizacja przeciążnia: wyśietla się„” Śodowisko pracy: 0 ・・ C ~ 40 ・・ C, przy wilgotnośi wzglęnej Śodowisko przechowywania: -10 ・・ C ~ 50 ・・ C, przy wilgotnośi wzglęnej Zasilanie: baterie AAA x 2 Wskaźik niskiego poziomu baterii: „” Elektrycznośćstatyczna: okoł 4mA Rozmiar produktu: 160 x 76 x 32 mm Waga netto produktu: 155 g (z bateriami) NAPIĘCIE PRĄDU STAŁEGO DC Zakres Rozdzielczość Dokładność 200 mV 100 uV ・}(0.5% of rdg + 3D) 2 V 1 mV 20 V 10 mV ・}(0.8% of rdg + 5D) 200 V 100 mV 600 V 1 V ・}(1.0% of rdg + 5D) OCHRONA PRZED PRZECIĄŻENIEM: 220 V wartości skutecznej prądu zmiennego dla zakresu 200 mV i 600 V prądu stałego lub 600 V wartości skutecznej dla wszystkich zakresow NAPIĘCIE PRĄDU PRZEMIENNEGO AC Zakres Rozdzielczość Dokładność 200 V 100 mV ・}(2.0% of rdg +10D) 600 V 1 V Średni wynik, skalibrowany w rms fali sinusoidalnej. ZAKRES CZĘSTOTLIWOŚCI: 45 Hz ~ 450 Hz OCHRONA PRZED PRZEŁADUNKIEM: 1000 V DC lub 750 V rms dla wszystkich zakresow DZWIĘKOWY WSKAŹNIK CIĄGŁOŚCI Zakres Opis Wbudowany brzęczyk przy oporności poniżej 30+/-20Ω Zabezpieczenie przed: 15 sekund max 220 V rms. ATĘŻENIE PRĄDU STAŁEGO DC Zakres Rozdzielczość Dokładność 200uA 100nA 2mA 1uA ・}(1.8% of rdg +2D) 20mA 10uA 200mA 100uA ・}(2.0% of rdg +2D) 10A 10mA ・}(2.0% of rdg +10D) OCHRONA PRZED PRZEŁADOWANIEM: Bezpiecznik 500mA/250V (zakres 10A) POMIAR SPADKU NAPIĘCIA: 200mV OPORNOŚĆ Zakres Rozdzielczość Dokładność 200Ω 0.1Ω ・}(1.0% of rdg +10D) 2KΩ 1Ω ・}(1.0% of rdg +4D) 20KΩ 10Ω 200KΩ 100Ω 2MΩ 1KΩ MAKSYMALNE NAPIĘIE OBWODU OTWARTEGO: 3 V. OCHRONA PRZED PRZEŁDOWANIEM: maksymalnie 15 sekund 220 V rms. TEST BATERII Zakres Rozdzielczość Oporność wewnętrzna 9V 10mV 900 Ω 1.5V 1mV 3 KΩ POMIAR NAPIĘCIA PRĄDU STAŁEGO I PRZEMIENNEGO DC/AC 1. Podłącz czerwony przewod pomiarowy do gniazda „V Ω mA”, czarny przewod do gniazda „OM”. 2. Ustaw przełąznik “Wybor Funkcji” na żąany zakres NAPIĘIA , jeśi mierzone napięie nie jest wcześiej znane, ustaw przełąznik na najwyżzy zakres i zmniejszaj go, ażdo uzyskania zadowalająego odczytu. 3. Podłąz przewody pomiarowe do mierzonego urzązenia lub obwodu. 4. Wartośćnapięia pojawi sięna wyśietlaczu z polaryzacjąnapięia. POMIAR NATĘŻENIA PRĄDU STAŁEGO DC 1. Czerwony przewod podłacz do gniazda „V Ω mA”. Czarny przewod do gniazda „OM” (dla pomiarow mięzy 200mA a 10A podłąz czerwony przewod do gniazda „0A”) 2. Ustaw przełąznik “Wybor Funkcji” na żąany zakres natężnia . 3. Podłąz przewody pomiarowe do obwodu z prąem. 4. Odczytaj aktualnąwartośćna wyśietlaczu. 5. Funkcja „0A” jest przeznaczona wyłąznie do użtku przerywanego. Maksymalny czas kontaktu przewodow testowych z obwodem wynosi 15 sekund, przy minimalnym czasie przerwy mięzy testami wynosząym kilka sekund. POMIAR OPORNOŚĆI 1. Czerwony przewod podłaczyć do gniazda „V Ω mA”. Czarny przewod do gniazda „OM”. 2. Ustaw przełąznik “Wybor Funkcji” na żąany zakres Ω . 3. Jeśi mierzona rezystancja jest podłązona do obwodu, wyłąz zasilanie i rozłduj wszystkie kondensatory przed pomiarem. 4. Podłąz przewody pomiarowe do mierzonego obwodu. 5. Odczytaj aktualnąwartośćna wyśietlaczu. POMIAR DIODY 1. Czerwony przewod podłącz do gniazda „V Ω mA”, czarny przewod do gniazda „OM”. 2. Ustaw przełąznik “Wybor Funkcji” na pozycję„” 3. Podłąz czerwony przewod pomiarowy do anody mierzonej diody, a czarny przewod pomiarowy do katody. 4. Zostanie wyśietlony spadek napięia w mV. Jeśi dioda zostanie odwrocona, wyśietli sięcyfra „”. DŹWIĘKOWY TEST CIĄGŁOŚCI 1. Czerwony przewod podłącz do gniazda „V Ω mA”, czarny przewod do gniazda „OM”. 2. Ustaw przełąznik “Wybor Funkcji” do pozycji“ ”. 3. Podłąz przewody pomiarowe do dwoch punktow obwodu, ktory ma byćtestowany. Jeśi opornośćjest niżza niż30 Ω ・} 20Ω , zabrzmi brzęzyk. POMIAR HFE TRANZYSTORA 1. Ustaw przełącznik “Wybor Funkcji” na pozycje hFE 2. Sprawdź czy tranzystor jest typu PNP lub typu NPN, i zlokalizuj przewody emitera, bazy i kolektora. Włżprzewody do odpowiednich otworow gniazda hFE. 3. Miernik wyśietli przybliżnąwartośćhFE w warunkach prąu podstawowego 10μA i V CE 2.8V. POMIAR HFE TRANZYSTORA 1. Ustaw przełącznik “Wybor Funkcji” na pozycje hFE 2. Sprawdź czy tranzystor jest typu PNP lub typu NPN, i zlokalizuj przewody emitera, bazy i kolektora. Włżprzewody do odpowiednich otworow gniazda hFE. 3. Miernik wyśietli przybliżnąwartośćhFE w warunkach prąu podstawowego 10μA i V CE 2.8V. TESTOWANIE BATERII 1. Podłącz czarny przewod pomiarowy do gniazda „COM”, a czerwony przewod do gniazda „V Ω mA ” (Uwaga: Biegunowośćczerwonego przewodu pomiarowego jest dodatnia „”). 2. W zależośi od rodzaju testowanego akumulatora (1,5 V, 9 V, 12 V) ustaw przełąznik zakresu na żąany zakres BATT. 3. Podłąz przewody pomiarowe do testowanego akumulatora. 4. Wartośćpomiarupojawi sięna wyśietlaczu. Wskazana zostanie polaryzacja połązenia czerwonego przewodu pomiarowego
