Fnirsi Generator Funkcyjny (TSG6020) Syców

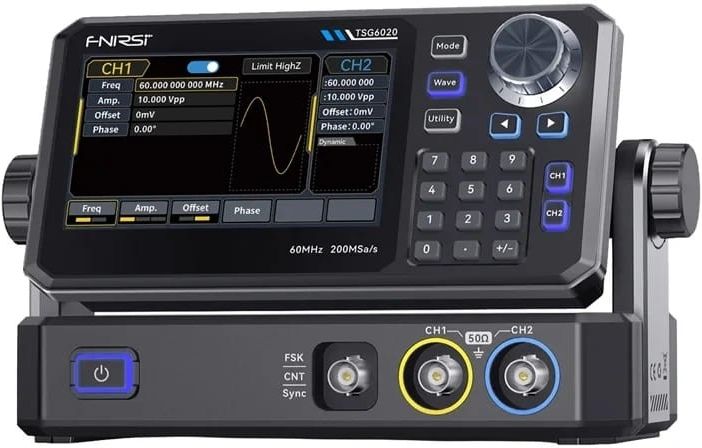

FNIRSI® TSG6020 - generator funkcyjny / arbitralny DDS 60 MHz, 2 kanały, 200 MSa/s, FN-TSG6020 Producent: Fnirsi FNIRSI® TSG6020 to dwukanałowy generator funkcyjny i arbitralny (AWG) oparty o DDS, przeznaczony do generowania i testowania sygnałów w elektronice analogowej, cyfrowej i edukacji laboratoryjnej. Urządzenie służy do tworzenia przebiegów testowych (np. do uruchamiania układów, strojenia filtrów, testów wzmacniaczy, badania odpowiedzi częstotliwościowej) oraz do symulowania sygnałów niestandardowych w trybie arbitrary waveform . Model TSG6020 pracuje do 60 MHz i oferuje 2 niezależne kanały , próbkowanie do 200 MSa/s oraz rozdzielczość pionową 14 bit , co przekłada się na dobrą szczegółowość kształtu sygnału i precyzyjne nastawy amplitudy, offsetu i fazy. Maksymalna amplituda wyjściowa to do 20 Vpp (zależnie od obciążenia), a urządzenie umożliwia wygodne ustawianie parametrów zarówno dotykiem, jak i fizycznymi przyciskami z enkoderem. Generator obsługuje przebiegi standardowe (m.in. sinusoida, prostokąt, ramp, impuls, szum, DC) oraz "prawdziwe" arbitralne przebiegi punkt-po-punkcie (True point-by-point), co jest ważne przy odtwarzaniu kształtów, gdzie liczy się każdy detal, a nie tylko aproksymacja. Technologie producenta typu ZeroSurge i VeriPoint wspierają generowanie szybkich sygnałów prostokątnych i impulsowych z niskim przeregulowaniem oraz ostrymi zboczami, co ułatwia testy logiki, bramek i układów czasowych. TSG6020 ma też funkcje typowe dla pracy badawczej i serwisowej: 6 rodzajów modulacji (AM/FM/PM/FSK/ASK/PSK ) oraz sweep częstotliwości (liniowy i logarytmiczny) - przydatny do szybkiej oceny filtrów, rezonansów i charakterystyk toru. Wbudowany 7-cyfrowy licznik częstotliwości mierzy częstotliwość, okres i wypełnienie sygnałów na poziomach TTL w zakresie 100 mHz - 100 MHz , więc jedno urządzenie potrafi zarówno generować, jak i weryfikować sygnał. Specyfikacja techniczna Typ: generator funkcyjny / generator arbitralny (AWG), DDS Model: TSG6020 Kanały: 2 Maks. częstotliwość wyjściowa: 60 MHz Zakres częstotliwości dla sinusoidy: TSG3020 (sinus): 1 µHz - 60 MHz Próbkowanie (AWG): do 200 MSa/s Rozdzielczość pionowa: 14 bit Maks. amplituda: do 20 Vpp (zależnie od obciążenia) Zakres amplitudy (typowo): 1 mVpp - 10 Vpp przy 50 Ω Impedancja wyjściowa: 50 Ω (typowo) Tryby pracy: ciągły, gated, modulacja, sweep Przebiegi: sinusoida, prostokąt, rampa, impuls, szum, DC + arbitralne Arbitralne przebiegi: True point-by-point (punkt-po-punkcie) Parametry szybkich przebiegów: niski overshoot (≤ 1% typ.), zbocza ~13,5 ns (typ.) Modulacje: AM / FM / PM / FSK / ASK / PSK Sweep:liniowy / logarytmiczny , czas sweep 1 ms - 500 s (±0,1%) Licznik częstotliwości:7 cyfr , sygnały TTL, zakres 100 mHz - 100 MHz, pomiar freq/period/duty Wyświetlacz: 4,3" TFT LCD (dotykowy), 480 × 272 px Pamięć nieulotna: do 24 zapisanych przebiegów arbitralnych Chłodzenie: radiator aluminiowy + wentylator (stabilność termiczna przy dłuższej pracy) Złącza / funkcje dodatkowe: wyjścia CH1/CH2, funkcje synchronizacji / licznik (wg konfiguracji urządzenia) Zawartość zestawu TSG6020 Signal Generator Zasilacz sieciowy USB Kabel USB-C (ładowanie/zasilanie) Kabel danych Przewody pomiarowe Krokodylki Instrukcja Porady techniczne Ustaw 50 Ω w torze, jeśli testujesz układy RF lub wejścia 50 Ω - wtedy amplituda na obciążeniu będzie zgodna z typową specyfikacją dla 50 Ω i unikniesz odbić na kablu koncentrycznym. Do testów cyfrowych (TTL) używaj prostokąta/impulsu i krótkich przewodów - długie kabelki + szybkie zbocza potrafią generować dzwonienia i fałszywe przekroczenia progów. Sweep logarytmiczny jest praktyczniejszy do filtrów audio i szerokich zakresów, a sweep liniowy do zawężonych pomiarów w okolicy konkretnej częstotliwości (np. rezonans). Arbitrary punkt-po-punkcie wykorzystuj do symulacji zakłóceń, przebiegów czujników, przebiegów nieliniowych - to szybsze niż "rzeźbienie" układu tylko po to, aby uzyskać podobny sygnał. Wbudowany licznik częstotliwości traktuj jako szybkie "sprawdzenie w torze" - do sygnałów TTL i krótkich połączeń. Przy bardzo niskich poziomach lub sygnałach analogowych lepiej użyć oscyloskopu. Jeśli w impulsach/prostokątach widzisz niepożądane piki, zmniejsz amplitudę lub wydłuż czas narastania (jeśli tryb na to pozwala) - często poprawia to realne warunki testu układu. Porównanie modeli TSG3020 i TSG6020 TSG3020 i TSG6020 są praktycznie takie same funkcjonalnie, a różnice dotyczą głównie maksymalnej częstotliwości wyjściowej (czyli "zasięgu" generatora) oraz zakresu sinusoidy. 1) Maksymalna częstotliwość wyjściowa (kluczowa różnica) TSG3020: 30 MHz TSG6020: 60 MHz 2) Zakres częstotliwości dla sinusoidy TSG3020 (sinus): 1 µHz - 24 MHz TSG6020 (sinus): 1 µHz - 60 MHz Szybka rekomendacja wyboru Wybierz TSG3020, jeśli Twoje zastosowania kończą się na audio, automatyce, MCU, typowych testach analog/cyfrowych i nie potrzebujesz sygnałów powyżej 30 MHz. Wybierz TSG6020, jeśli robisz RF, filtry/tory w.cz., analizę w paśmie 30-60 MHz, albo chcesz mieć zapas częstotliwości do bardziej wymagających zastosowań. FNIRSI Marka specjalizująca się w nowoczesnych rozwiązaniach pomiarowych dla branży elektronicznej. Znana jest z tworzenia funkcjonalnych i kompaktowych urządzeń, które łączą wysoką precyzję z intuicyjną obsługą. Produkty projektowane są z myślą o profesjonalistach oraz pasjonatach elektroniki. FNIRSI zdobyła uznanie dzięki solidnemu wykonaniu i innowacyjnemu podejściu do technologii.
