Ogranicznik Przepięć Axon-Rs485/Din Linii Symetrycznej Rs-485 Świeradów-Zdrój

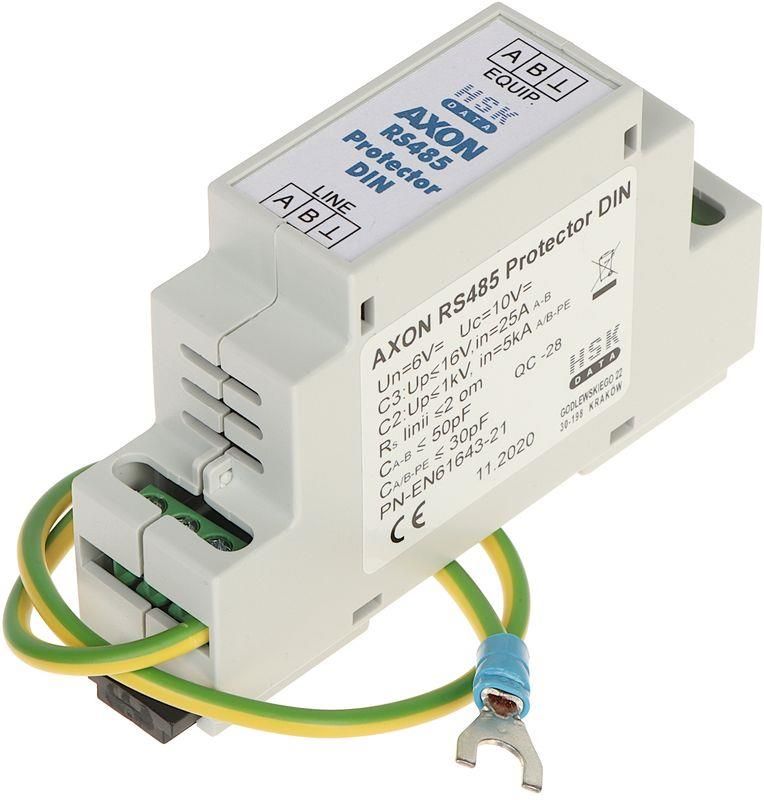

Ogranicznik przepięć AXON-RS485/DIN przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5V. AXON-RS485/DIN zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemi. W urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami. Dzięki temu AXON-RS485/DIN wszechstronnie zabezpiecza dołączone do niego urządzenia. AXON-RS485/DIN jest przewidziany do montażu na szynie DIN 35 mm. Jako elementy łączeniowe zastosowano złącza zaciskowe. Zaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowa. Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową. Urządzenie jest ochronnikiem niesymetrycznym. Linię transmisyjną podłączamy do zacisków "Line", natomiast chronione urządzenie do "Equip". Warunkiem poprawnej pracy AXON-RS485/DIN jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE. SPECYFIKACJA Napięcie znamionowe: 6 V Napięcie maksymalne: 10 V Prąd znamionowy: 0.75 A Nominalny prąd wyładowczy (linia-linia) [C3]: 25 A - 10/1000 µs Nominalny prąd wyładowczy (linia-uziemienie) [C2]: 5 kA - 8/20 µs Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]: ≤ 16 V - 1 kV/µs Napięcie ochrony linia-uziemienie [C2]: ≤ 1000 V - 1.2 kV / 50 µs Impedancja szeregowa linii: ≤ 2 Ω Pasmo przenoszenia: 0 MHz ... 1 MHz Pojemność linia-linia: 50 pF Pojemność linia-uziem: 16 pF Złącza: 2x potrójny zacisk śrubowy, 2.5 mm² Parametry ochrony: Zgodne z PN-EN61643-21 Obudowa: montaż na szynie DIN, TS-35 Waga: 0,05 kg Wymiary: 90 x 58 x 22.5 mm ( Szerokość 1.5 ) Pełna nazwa produktu OGRANICZNIK PRZEPIĘĆ AXON-RS485/DIN LINII SYMETRYCZNEJ RS-485
