Apator Rozłącznik Bezpiecznikowy Montaż Na Płycie Rbk 1 250A (63-811779-011) Świebodzin

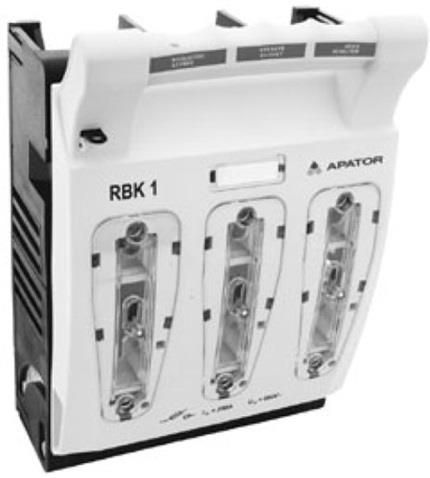

RBK 1 jest rozłącznikiem izolacyjnym bezpiecznikowym o prądzie znamionowym wynoszącym 250A i napięciu znamionowym 690V. Wyprodukowany z tworzywa niepalnego o właściwościach samo gasnących, posiada klasę palności V0. Przystosowany do pracy w warunkach: instalowanie w pomieszczeniach nie zawierających pyłów, gazów żrących lub wybuchowych na wysokości do 2000 m.n.p.m. na zewnątrz pomieszczeń - w obudowach o stopniu ochrony > IP34 temperatura otoczenia od -25°C do +55°C wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C Parametry techniczne: Znamionowy warunkowy prąd zwarciowy Iq [kA]: 80 Do wkładek bezpiecznikowych: NH1 Jako rozłącznik bezpieczeństwa: Tak Maksymalne znamionowe napięcie pracy Ue AC [V]: 690 Znamionowy prąd ciągły Iu [A]: 250 Liczba biegunów: 3 Zacisk: mostkowy 2 x M8 x 30 Przekrój żył kablowych: kabel Cu/Al 35 ÷ 120 mm2 Rodzaj przyłącza obwodu głównego: Połączenie mostkowe Odpowiedni do montażu płaskiego: Tak Rodzaj elementu przełączającego: Uchwyt pokrywy Stopień ochrony (IP): IP20 Parametr RBK 1 Znamionowy prąd cieplny Ith1) A 250 Napięcie znamionowe Un V 690 Kategoria użytkowania - AC-22B Znamionowy prąd łączeniowy Ie A 250 Napięcie łączeniowe Ue V 690 Znamionowy prąd zwarciowy umowny wytrzymywany 690 V kA 80 500 V - 400 V 100 Znamionowy prąd zwarciowy załączalny umowny 690 V kA 80 500 V - 400 V 100 Znamionowe napięcie izolacji Ui V 1000 Znamionowe napięcie udarowe wytrzymywane Uimp kV 8 Częstotliwość znamionowa Hz 50-60 Trwałość mechaniczna c.p. 1600 Trwałość łączeniowa c.ł. 200 Stopień ochrony IP - 20 Ciężar kg ~2 Wielkość wkładek bezpiecznikowych - 1 1) Ith - prąd cieplny rozłącznika bez maskownicy, na otwartym powietrzu (przy montażu rozłączników w osłonach należy uwzględnić współczynniki korekcyjne obciążalności)
