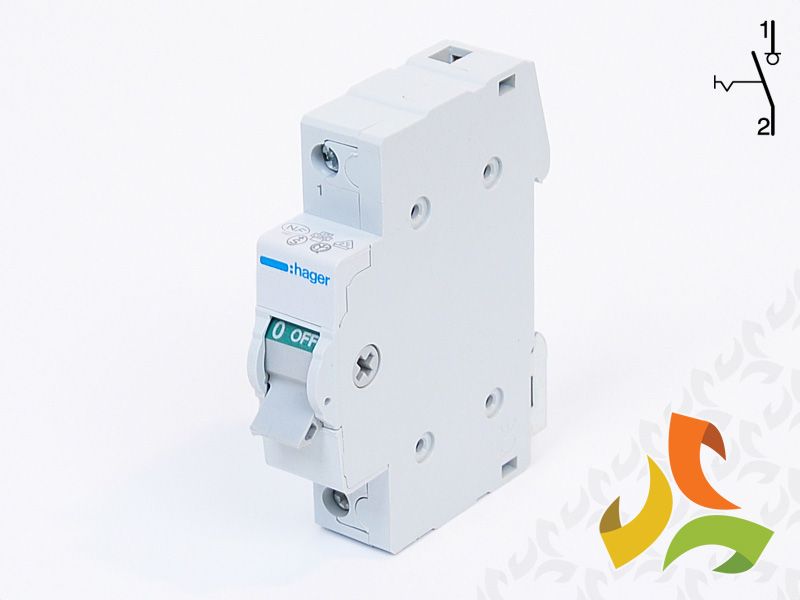

Hager SB116 rozłącznik SB116 Świdnica

ROZŁĄCZNIK IZOLACYJNY MODUŁOWY WYŁĄCZNIK GŁÓWNY JEDNOBIEGUNOWY HAGER FR 1P 16A SBN116 Oznaczenie handlowe: SBN116 Rodzaj: rozłączniki izolacyjne Liczba biegunów: 1P Liczba modułów 18mm: 1 Prąd znamionowy In: 16 A Napięcie znamionowe łączeniowe Ue (AC): 230 V Częstotliwość znamionowa: 50/60 Hz Napięcie znamionowe udarowe Uimp: 4 kV Znamionowe napięcie izolacji Ui: 440 V Maks. straty mocy dla prądu znamionowego: 0,4 W Wytrzymałość elektryczna (liczba cykli): 25000 Wytrzymałość mechaniczna (liczba cykli): 200000 Sposób podłączenia: zaciski gwintowe klatkowe Maks. przekrój przewodów podłączeniowych: linka: 1,5 / 10mm² drut: 1,5 / 16mm² Rodzaj podłączenia: ze śrubą Moment dokręcający: 1,8 Nm Stopień ochrony: IP20 Temperatura pracy: -20°C ÷ +50°C Wymiary (szer. × wys. × gł.): 17,5×83×68 mm Normy: IEC/EN 60947-3, IEC/EN 60669-2, IEC/EN 60669-4 Charakterystyka ogólna Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci.Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.Rozłączniki izolacyjne dzieli się na w zależności od ich biegunów. Dzielimy je na 1-biegunowe, 2-biegunowe, 3-biegunowe oraz 4-biegunowe. Pierwsze są przeznaczone do rozłączania faz, a więc odcinania dopływu prądu w określonych częściach instalacji. Drugie do całkowitej izolacji danego obwodu od sieci. Rozłączniki izolacyjne 3-biegunowe służą z kolei do rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji. Ostatnie natomiast do całkowitej izolacji obwodu od sieci. Opis produktu Do rozłączania wszystkich typów obwodów prądowych. Zgodność z PN-EN 60943-3 dla całego zakresu oraz PN-EN 60669-1 dla zakresu od 16 A do 63 A. Wszystkie rozłączniki posiadają zielone/czerwone pola na dźwigni napędu zapewniające czytelną wizualizacje pozycji rozłącznika. Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i nadnapięciowych serii MZ2xx. INFORMACJE O PRODUCENCIE Hager to doskonała jakość i dążenie do perfekcji. Innowacyjność oraz systematyczny rozwój produktów i systemów, to podstawowe cechy firmy Hager. Niezmiennym celem jest wdrażanie nowych wzorów konstrukcyjnych i usprawnień, po to, aby stać na czele ciągłego postępu technicznego.Pozycję lidera Hager buduje w oparciu o przywiązanie do kreatywności i umiejętności zaskakiwania klientów unikalnymi i zaawansowanymi technologicznie rozwiązaniami. Ambicją jest łączenie nowoczesnych technologii z ciekawym designem. Wdrażając innowacje i nowe technologie Hager kieruje się zawsze potrzebami klientów. Dzięki temu produktom firmy zaufało już tysiące odbiorców w ponad 95 krajach na całym świecie. Prosty montaż, łatwość użycia, intuicyjny interfejs, modułowa struktura i wytrzymałość, to wartości gwarantujące najwyższą jakość systemów marki Hager. Komponenty i rozwiązania produkowane są w 23 zakładach produkcyjnych na świecie, gdzie Hager Group zatrudnia 11400 pracowników, generując roczny obrót w wysokości 1,7 mld €. Do Grupy Hager należą takie marki jak: Berker, Daitem, Diagral, Efen i Elcom, a od momentu połączenia się Bocchiotti Group także Iboco, Inset, czy Steel Line. Pozwala to połączyć wszystkie niezbędne umiejętności i doświadczenie niezbędne do rozwoju innowacyjnych produktów.
