Zdalne sterowanie zamka elektromagnetycznego do lodówki 12V przekaźnik Stoczek Łukowski

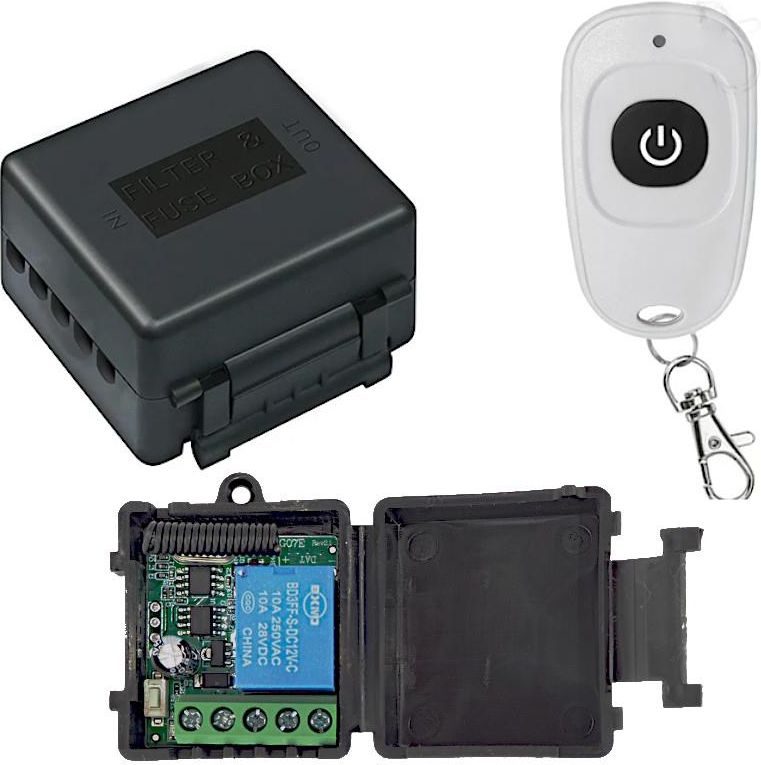

Moduł zdalnego sterowania z pilotem (z bateriami) i obudową. Skonfigurowany i sparowany - gotowy od razu do pracy Główne zastosowanie modułu to sterowanie otwieraniem zamka w lodówkach sklepowych. Można go użyć również jako np: sterownik światła, silnika, wentylatora oraz jako zdalny włącznik różnych innych urządzeń prądu stałego i zmiennego. Moduł może działać w 3 trybach : Przyciśnięcie przycisku na pilocie załącza przekaźnik i rozłącza go w momencie puszczenia przycisku. Kliknięcie jednorazowe przycisku na pilocie załącza przekaźnik na 5, 10, 15 sekund i po tym czasie go rozłącza. Jedno kliknięcie na pilocie na stałe załącza przekaźnik, kolejne klikniecie rozłącza. Przekaźnik może działać jako zwierający NO po podaniu sygnału lub jako rozwierający NC.Moduł może obsługiwać maksymalnie 20 pilotów jednocześnie. Dane techniczne Napięcie zasilania Pobór prądu modułu w stanie czuwania > 10mA Napięcie zasilania 9V-15V DC (optymalne napięcie zasilania gwarantujące długą żywotność układu to 12V DC) Prąd przełączania max. 250V 10A AC, 30V 10A DC Praca przekaźnika jako NC lub NO Zasięg pilota / odbiornika do 100m na otwartej przestrzeni Możliwość parowania z modułem pilotów innego producenta Częstotliwość pracy RF 433Mhz kod nauki EV1527 Tryb pracy RF odbiór superheterodynowy Czułość odbiornika >97dbm (wbudowana antena) Odłączenie zasilania nie powoduje utraty pamięci Wymiary modułu ok. 40x35x25mm, waga 24.7g Wymiary pilota ok. 60x35x10mm, waga 18.4g z bateriami Pilot zasilany jest bateriami guzikowymi 2 x CR2016 (baterie w zestawie) Zestaw zawiera Moduł elektroniczny Obudowa plastikowa modułu Pilot Dwie nowe baterie zainstalowane w pilocie Podstawowa konfiguracja Moduł jest wstępnie skonfigurowany i sparowany z dostarczonym pilotem. 1.Parowanie nowego lub kolejnego pilota. Moduł ma możliwość zapamiętania i sparowania maksymalnie 20 pilotów 433Mhz z kodem uczenia EV1527 a) Podłącz moduł do zasilania 12V DC b) „Kliknij” przycisk programowania na module. (dioda w module powinna zaświecić się na czerwono) c) „Kliknij” przycisk na parowanym pilocie. (dioda w module powinna mrugnąć 3 razy – to oznacza, że parowanie udało się Jeśli z jakiegoś powodu nie udało się : - Odłącz i podłącz zasilanie i przeprowadź procedurę parowania - Zresetuj pamięć modułu i przeprowadź procedurę parowania 2. Resetowanie pamięci modułu. a) Podłącz moduł do zasilania 12V DC b) „Kliknij szybko” osiem razy przycisk programowania na module. (dioda w module powinna zaświecić się 8 razy na czerwono) – Konfiguracja została wyczyszczona 3. Wymiana baterii w pilocie - Pilot dostarczony jest z zamontowanymi nowymi bateriami. - Pilota zasilany jest dwoma bateriami „guzikowymi” CR2016 a) Otwieranie pilota w celu wymiany baterii - Pilot zamykany jest na plastikowe zaczepy - Podważ ostrożnie !!! ostrym cienkim narzędziem obudowę w okolicy miejsc jak na ilustracji 4. Dla zaawansowanych Ustawienie czasowego otwierania zamka Moduł ma możliwość ustawienia czasu otwierania zamka. - Pojedyncze kliknięcie na pilocie wyzwala otwieranie zamka na 5 sekund (ustawienie dłuższego czasu nie jest zalecane dla zamków elektromagnetycznych). a) Przeprowadź procedurę resetowania pamięci z punktu 2 instrukcji. b) „kliknij szybko” 4 razy przycisk programowania w module – dioda zaświeci się na czerwono. c) „kliknij” przycisk na pilocie – dioda w module powinna mrugnąć 4 krotnie (oznacza to prawidłową konfigurację).
