Pulsar Zasilacz Buforowy Psg2-24V10A PULS00091 Skępe

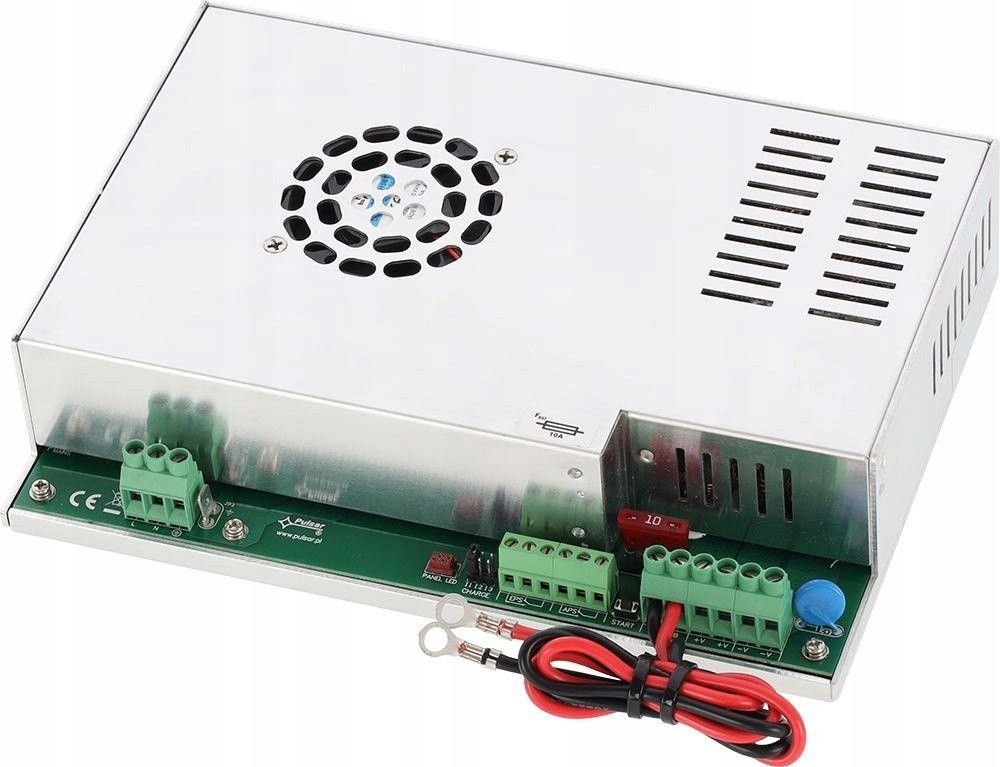

Zasilacz buforowy do obudowy Pulsar PSG2-24V10A 27,6VDC 10A Grade 2 PSG2-24V10A PSG2 27,6V/10A zasilacz buforowy impulsowy do zabudowy Grade 2 PSG2-24V10A to zasilacz buforowy impulsowy do zabudowy zaprojektowany zgodnie z wymogami normy (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasie środowiskowej II oraz (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I. Zasilacze przeznaczone są do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 24V DC (±15%). Zasilacz posiada jedno wyjście , które dostarcza napięcia 27,6V DC o wydajności prądowej 10A.W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie akumulatorowe. PSG2-24V10A posiada liczne zabezpieczenia gwarantujące ciągłą pracę zasilacza oraz akumulatora takie jak: SCP, OLP, OVP, UVP. Zasilacz posiada wyjścia techniczne przekazujące informacje o awarii sieci AC oraz awarii akumulatora. Najważniejsze cechy : Napięcie zasilania: 200-240V Wyjście zasilania: 10A / 27.6 V DC (sumaryczny prąd wyjściowy wraz z ładowaniem) - dla ogólnego zastosowania Zgodność z normami: Norma alarmowa EN50131, Stopień 1÷2, Norma kontroli dostępu EN60839-11--2:2015+AC:2015 Prąd ładowania akumulatora : 1A/2A/4A Moc: 276W Rekomendowany akumulator: 7-65Ah Wymiary: 237 x 168 x 54 [+/-2 mm] Zabezpieczenia: SCP, OLP, OVP, UVP Wyjścia techniczne typu przekaźnikowego: EPS – awaria sieci AC, APS – awaria akumulatora Zamykanie: skręcana (możliwość montażu zamka) Montaż:natynkowy, do zabudowy, do montażu na szynie DIN wymagany uchwyt DIN4 Sygnalizacja: wyposażenie opcjonalne- zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168 Zabezpieczenia zasilania gwarantujące ciągłość pracy. SCP(Przeciwzwarciowe )-zasilacz odłącza zasilanie po wykryciu zwarcia OLP(Przeciążeniowe)-zabezpiecza zasilacz przed przeciążeniem OVP(Nadnapięciowe)-zabezpiecza przed zbyt wysokim napięciem na linii wyjściowej UVP-ochrona akumulatora przed nadmiernym rozładowaniem Wyjścia techniczne Zasilacz został wyposażony w dwa wyjścia techniczne przekaźnikowe informujące o awarii sieci AC o awarii akumulatora. Gwarantuje to ciągłą i nieprzerwaną pracę zasilacza. Kontrola akumulatora PSG2-24V10A posiada pełną diagnostykę akumulatora w skład, której wchodzi : -dynamiczny test akumulatora -kontrola ciągłości obwodu akumulatora -kontrola napięcia akumulatora -kontrola ładowania i konserwacji akumulatora -ochrona akumulatora przed nadmiernym rozładowaniem (UVP) -zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem -prąd ładowania akumulatora wybierany zworką Sygnalizacja optyczna ( wyposażenie opcjonalne: zestaw zewnętrznej sygnalizacji optycznej LED PKAZ168) Zasilacz dzięki sygnalizacji optycznej pozwala w łatwy sposób sprawdzić jego stan. AC- dioda zielona: w stanie normalnym (zasilanie AC) dioda świeci światłem ciągłym. Brak zasilania AC sygnalizowane jest poprzez zgaszenie diody AC. LB- dioda czerwona: sygnalizuje proces ładowania akumulatora AUX- dioda zielona: sygnalizuje stan zasilania DC na wyjściu zasilacza. W stanie normalnym świeci światłem ciągłym, w przypadku zwarcia lub przeciążenia wyjścia dioda jest zgaszona. SPECYFIKACJA TECHNICZNA Zasilanie 200 - 240 V Napięcie wyjściowe 22 - 27,6 V – praca buforowa 20 - 27,6 V – praca bateryjna Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej 20 - 40mA Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) Zabezpieczenie przeciążeniowe OLP 105-150% mocy zasilacza, automatyczny powrót Zabezpieczenie nadnapięciowe OVP >37V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.) Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP U<19 V (± 0,5V) – odłączenie zacisku akumulatora Sygnalizacja optyczna dioda LED na PCB zasilacza Wyjście sygnalizacji optycznej LED (przeznaczone do opcjonalnej sygnalizacji PKAZ168) LED AC – obecność napięcia AC LED DC – obecność napięcia na wyjściu zasilacza APS FLT – awaria akumulatora Warunki pracy Temperatura: -10 C ÷ +40 C wilgotność względna 20%...90%, bez kondensacji Klasa ochronności EN 62368-1 I (pierwsza) Stopień ochrony EN 60529 IP20 Klasa środowiskowa EN 50131-6 II Klasa środowiskowa EN 60839-11-2 I (pierwsza) Temperatura pracy -10ºC...+40ºC Temperatura składowania -20ºC...+60ºC Wibracje i udary w czasie transportu Wg PN-83/T-42106 Wyposażenie opcjonalne Zestaw sygnalizacji optycznej LED PKAZ168, blachy montażowe DIN1-4 Uwagi Chłodzenie: konwekcyjne / wymuszone Prąd ładowania 1 / 2 / 4 A Sumaryczny prąd wyjściowy wraz z ładowaniem 10A
