Afriso Zestaw: Mieszający Arv485 Z Siłownikiem Arm343 Proclick Tgaf1348544 Skawina

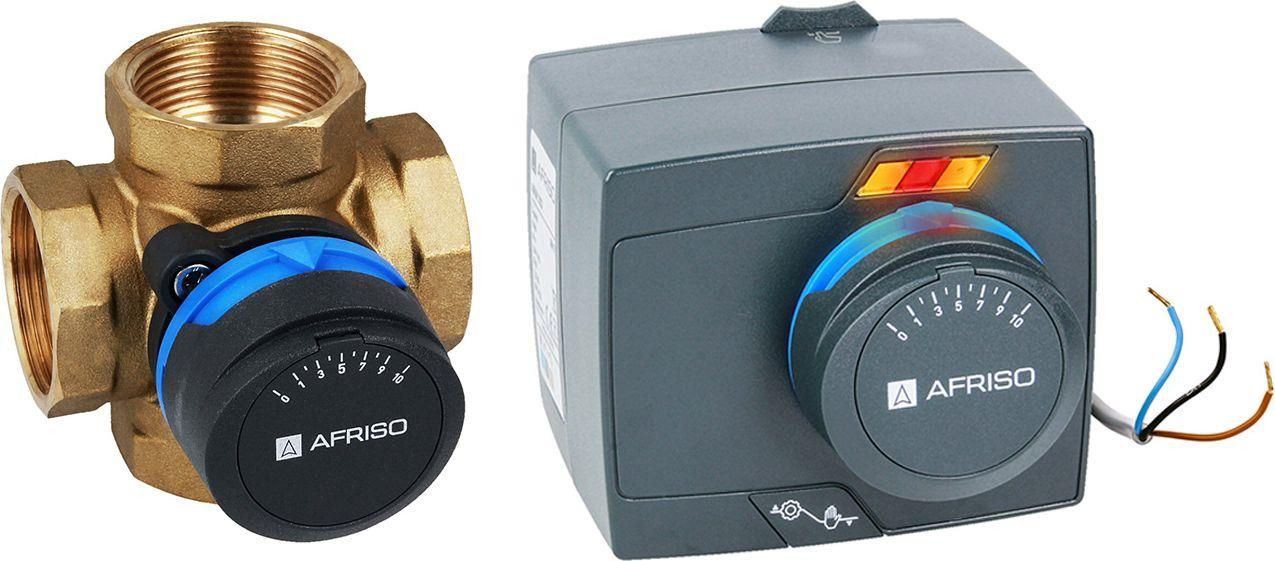

Zestawy nowych 4-drogowych obrotowych zaworów mieszających ARV oraz siłownika elektrycznego ARM 343 nowej generacji znajdują zastosowanie w różnych typach instalacji grzewczych i innych w których wykorzystuje się najpopularniejsze sterowniki 3-punktowe. Zazwyczaj stosowane są w instalacjach grzewczych, gdzie wymagane jest mieszanie z jednoczesnym podniesieniem temperatury powrotu do kotła. Zestawy składają się z nowego mosiężnego 4-drogowego obrotowego zaworu mieszającego ARV oraz najpopularniejszego siłownika elektrycznego ARM 343 nowej generacji (230 V AC, 3-punktowy, czas obrotu 120 s, moment obrotowy 6 Nm). Zawór i siłownik montowane są ze sobą w innowacyjnym systemie ProClick. DN: 32 Kvs: 16 m³/h przyłącze: Rp1¼" materiał korpusu: mosiądz napięcie zasilania: 230 V AC czas obrotu o 90°: 120 sekund moment obrotowy: 6 Nm rodzaj sterowania: 3-punktowe Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick! Jego zaletą jest to, iż montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick odbywa się w dwóch prostych krokach: Zdjęcie pokrętła z zaworu ARV ProClick. Nałożenie na niego siłownika ARM ProClick. Cały ten proces odbywa się bez żadnych dodatkowych elementów i użycia narzędzi. Jednak to nie jedyna przewaga nowych zaworów ARV ProClick i siłowników ARM ProClick. Poniższa prezentacja obrazuje najważniejsze zalety nowych produktów. Obrotowe zawory mieszające ARV ProClick Montaż bez użycia narzędzi: a. Obrotowy zawór mieszający ARV ProClick b. Siłownik elektryczny ARM ProClick Siłowniki elektryczne ARM ProClick ~Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick! Jego zaletą jest to, iż montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick odbywa się w dwóch prostych krokach: Zdjęcie pokrętła z zaworu ARV ProClick. Nałożenie na niego siłownika ARM ProClick. Cały ten proces odbywa się bez żadnych dodatkowych elementów i użycia narzędzi. Jednak to nie jedyna przewaga nowych zaworów ARV ProClick i siłowników ARM ProClick. Poniższa prezentacja obrazuje najważniejsze zalety nowych produktów. Obrotowe zawory mieszające ARV ProClick Siłowniki elektryczne ARM ProClick zawór ARV ProCLICK cztery punky mocujące mechanizmu ProClick spłaszczenie na adapterze dźwignia mechanizmu ProClick siłownik ARM ProClick zawór AARV poprzednej generacji zestaw montażowy (Do montażu siłownika ARM ProClick na zaworach ARV poprzedniej generacji służy zestaw przyłączeniowy) pierścień ze wskażnikiem pokrętło dwustronna skala Najczęstsze pytanie: Czy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe? Tak. Każdy siłownik elektryczny ARM/ ARM ProClick wyposażony jest w wyłączniki krańcowe. Ich zadaniem jest rozłączenie napięcia w skrajnych pozycjach siłownika - zawór mieszający w pełni otwarty i całkowicie zamknięty. Czy siłowniki ARM/ ARM ProClick firmy AFRISO mogą pracować z kątem obrotu większym niż 90°? Siłowniki ARM/ ARM ProClick firmy AFRISO dzięki zamontowanym wyłącznikom krańcowym pozwalają na pracę siłownika tylko w kącie obrotu 90°. Jaka jest różnica między sterowaniem 2-punktowym, 3-punktowym i proporcjonalnym siłownika? Które sterowanie wybrać? Sterowanie 2-punktowe ma dwa punkty pracy: obróć zawór w lewo i obróć zawór w prawo. Z siłownika wyprowadzone są 3 przewody (neutralny oraz dwa prądowe). Napięcie cały czas jest podawane na jeden z przewodów prądowych (czarny). W tym momencie siłownik obraca się w jedną ze stron, zależną od ustawienia zworki. Jeśli napięcie zostanie podane również na drugi przewód (brązowy) zawór zacznie obracać się w drugą stronę. Nie ma możliwości zatrzymania pracy siłownika w stanie pośrednim. Siłownik pracuje do momentu aż osiągnie jeden ze stanów krańcowych i zostanie wyłączony przez wyłącznik krańcowy. Możliwe jest zasilanie 230 V AC lub 24 V AC. Takie siłowniki montowane są na zaworach, które pracują w funkcji przełączania, np. pomiędzy dwoma odbiornikami ciepła. Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przewody (neutralny i dwa prądowe), natomiast jest możliwość, że napięcie nie jest podawane na żaden z przewodów prądowych, co oznacza możliwość zatrzymania siłownika w punkcie pośrednim. Możliwe jest zasilanie 230 V AC lub 24 V AC. Takie siłowniki są stosowane w układach mieszania, np. ciepłej wody z kotła i zimnej powracającej z instalacji. Sterowanie proporcjonalne również płynnie steruje obracaniem zaworu. Dzięki swojej konstrukcji jest to sterowanie bardzo dokładne. Siłownik proporcjonalny musi współpracować ze sterownikiem proporcjonalnym i musi być zasilany napięciem 24 V AC lub 24 V DC. Z siłownika wyprowadzone są 4 przewody - dwa do zasilania („+” i „-”) oraz dwa do odpowiedniego połączenia ze sterownikiem („Y” i „U”). Sterownik podaje na te przewody krótkie impulsy, a następnie po każdym z nich bada jak to działanie wpłynęło na instalację. Jeśli jest konieczna zmiana podaje kolejny impuls. Jeśli natomiast zmiana nie jest konieczna sterownik nie podaje napięcia na żaden z przewodów. Impulsy te mogą być w jednym z zakresów do wyboru: 0...10 V, 2...10 V, 0...20 mA, 4...20 mA. Takie siłowniki są stosowane w układach mieszania, gdzie bardzo ważna jest stabilizacja temperatury czynnika zmieszanego, np. w instalacjach chłodniczych, klimatyzacyjnych, rzadziej w grzewczych. Czy siłowniki AFRISO ARM pasują na obrotowe zawory mieszające innych producentów? Siłowniki ARM w ramach standardowej dostawy wyposażone są w elementy montażowe na zawory: ARV ProClick ARV AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP Na czym polega praca siłownika w trybie automatycznym i trybie ręcznym? Siłownik w trybie pracy automatycznej ustawia zawór w pozycji odpowiednio zadanej przez połączony z nim regulator - sterownik. Siłownik nie jest urządzeniem autonomicznym regulującym samoczynnie pracę zaworu. Siłownik jest elementem wykonawczym, odbierającym sygnały z regulatora - odpowiedniego sterownika. Przykładem urządzenia sterującego siłownikiem może być bardziej rozbudowany sterownik kotła, automatyka centrali wentylacyjnej, albo np. regulator pogodowy Afriso AWC. W trybie pracy ręcznej siłownik nie będzie obracał zaworu pod wpływem sygnałów otrzymywanych z regulatora (sterownika). W tym trybie następuje wysprzęglenie jego napędu. Rozłączenie napędu z elementem mieszającym zaworu umożliwia obracanie ręczne zaworem poprzez obracanie pokrętłem na siłowniku. Tryb ten wykorzystywany jest w sytuacjach awaryjnych lub do diagnostyki pracy samego zaworu. Jaka jest różnica pomiędzy 3-drogowym oraz 4-drogowym zaworem mieszającym? Zawory 3-drogowe działają na zasadzie mieszania strumienia wody o wysokiej temperaturze z wodą o niższej temperaturze. Uzyskujemy dzięki temu wymaganą temperaturę w instalacji. Zawory 4-drogowe posiadają funkcję podwójnego podmieszania strumieni o wysokiej temperaturze z wodą o niższej temperaturze. W wyniku czego otrzymujemy 2 strumienie wody zmieszanej: zasilający instalacje grzewczą oraz powracający do kotła. Skutkuje to podwyższeniem temperatury wody powracającej do kotła co zwiększa jego żywotność. W którym miejscu, wykorzystując jakikolwiek zawór 3 lub 4-drogowy w funkcji mieszania należy zamontować pompę cyrkulacyjną? W każdej instalacji wykorzystującej zawory 3-drogowe (np. ARV, ATM, ATV) lub 4-drogowe (ARV) w funkcji mieszania pompę cyrkulacyjną należy zamontować za wyjściem zaworu, tak aby mogła zaciągać zmieszaną wodę z zaworu. Każde inne umiejscowienie pompy może skutkować niepoprawnym działaniem zaworu! Czy zawory ARV mogą być stosowane w instalacjach wody lodowej? TAK. 3-drogowe zawory mieszające ARV przeznaczone są do wodnych systemów grzewczych, chłodniczych oraz instalacji ciepłej wody użytkowej. Zawory ARV mogą pracować z medium o ciśnieniu do 10 bar, o temperaturze 5 ÷ 110°C, będącym wodą lub mieszaniną wody i glikolu o stężeniu glikolu nieprzekraczającym 50%.
