IT Know How Czytnik kart RFID 125 kHz kontrola dostępu Skalbmierz

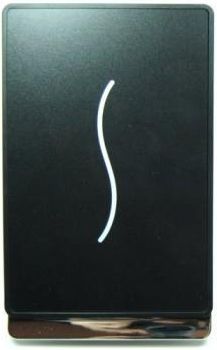

Czytnik RFID-HiD 64 bitPrzeznaczony do odczytu kart UNIQE 125kHzCzytnik RFID-HiD – czytnik identyfikatorów typu UNIQUE 125kHz, 64 bity danych Czytnik RFID-HiD – to czytnik identyfikatorów standardu UNIQUE 125kHz w postaci: kart ISO, CLAMSHELL, breloków, pastylek, obrączek dla gołębi itp., przeznaczony do bezpośredniego podłączenia do komputera. Układ czytnika mieści się w standardowej obudowie typu KM-100 o wymiarach 90x55x20 [mm]. Z obudowy wyprowadzony jest przewód o długości minimum 1 metra (w zależności od wersji) zakończony wtykiem męskim USB typ A. Podłączenie układu:Instalacja czytnika polega na podłączeniu wyprowadzonego wtyku USB do odpowiedniego gniazda w komputerze. Po prawidłowym podłączeniu do komputera czytnika jest gotowy do pracy – nie wymaga instalowania żadnych sterowników!!! Praca układu:Po prawidłowym podłączeniu układu wystarczy zbliżyć identyfikator typu UNIQUE 125kHz (karta, brelok, naklejka) – prawidłowo odczytany kod karty jest wysyłany do komputera jako ciąg znaków alfanumerycznych. Warianty wysyłania danych: 1. STANDARDOWY (domyślny) Wysyłana informacja standardowo ma postać 11 znaków wysyłanych sekwencyjnie co ok. 1 sek., których format przedstawiony jest poniżej (zwory 1..4 na płytce czytnika rozwarte, zwora 5 zwarta):Nr znaku1234567891011OpisBajt1_HBajt1_LBajt2_HBajt2_LBajt3_HBajt3_LBajt4_HBajt4_LBajt5_HBajt5_LENTERUwagiUnique1 MSBUnique1 ...Unique2 ...Unique2 ...Unique3 ...Unique3 ...Unique4 ...Unique4 ...Unique5 ...Unique5LSBChr(13) Wysłanie prawidłowo odczytanego kodu identyfikatora sygnalizowane jest zawsze sygnałem buzzera i mrugnięciem diody umieszczonej na płytce czytnika wewnątrz obudowy– mrugnięcie jest bardzo krótkie trwa ok. 200mlsDołączanie kodu ENTER uzależnione jest od stanu zwory nr 5 na płytce czytnika: zwora nr 5 zwarta ENTER wysyłany (domyślnie) zwora nr 5 rozwarta ENTER nie jest wysyłany.1. ZWARTA ZWORA NR 1 – niewykorzystana2. ZWARTA ZWORA NR 2 – (zwory umieszczone są wewnątrz obudowy na płytce czytnika oznaczone „JUMPERS”):Zwarcie zwory nr 2 powoduje rozpoczęcie wysyłania kodu karty w postaci 12 znaków: 1szy znak sterujący CTRL_Q (chr(17)) oraz 10 lub 11 znaków jak w punkcie ( w zależności od stanu zwory nr 5)3. ZWARTA ZWORA NR 3 – Zwarcie zwory nr 3 powoduje przesłanie kodu identyfikatora w postaci dziesiętnej: 14 cyfr4. ZWARTA ZWORA NR 4 – Zwarcie zwory nr 4 powoduje przesłanie kodu identyfikatora tylko raz, ponowne przesłanie kodu następuje dopiero po odsunięciu identyfikatora od czytnika na czas minimum 5 sekund. Kod inne identyfikatora jest odczytywany bezzwłocznie.5. Zwarcie zwory nr 5 (stan domyślny) powoduje dodanie do każdej z wysyłanych wyżej opcji na końcu kodu klawisza ENTER – opcja szczególnie pomocna przy wprowadzaniu danych do arkusza Excel, czy dokumentu tekstowego. Zwarcie zwory 1 ze zworą 2 od strony środka czytnika powoduje ograniczenie wysyłanego kodu do 24bitów - wysyłane są 3 najmłodsze bity kody identyfikatora. WARUNKI GWARANCJI:Na niniejszy produkt udziela się bezpłatnej 24-miesięcznej gwarancji. Bezpłatnym naprawom nie podlegają uszkodzenia wywołane niewłaściwym podłączeniem, zawilgoceniem układu, zwarciami, przepięciami, uszkodzeniami mechanicznymi. Do naprawy gwarancyjnej należy dostarczyć kompletne urządzenie oraz niniejszy druk z pieczęcią i datą sprzedaży. Koszty transportu z i do naprawy ponosi kupujący. PARAMETRY TECHNICZNE:Czytnik identyfikatorów typu UNIQUE 125kHz, 64 bity danych, zasilanie pobierane z komputera: +5V stabilizowane (+/-5%) pobór prądu 45mA max w trybie oczekiwania na zbliżenie identyfikatora. Emulacja sprzętowa klawiatury klasy AT. Obok buzzera na płytce czytnika znajduje się zwora, jej rozwarcie powoduje wyłączenie buzzera.UWAGA!!!W komputerach z systemami Windows: Vista, 7,8 po podłączeniu czytnika wymagany reset komputera (opcja „WYŁĄCZ”)...
