Abb Przełącznik 4 No 100 V 25 A Af09220013 Siewierz

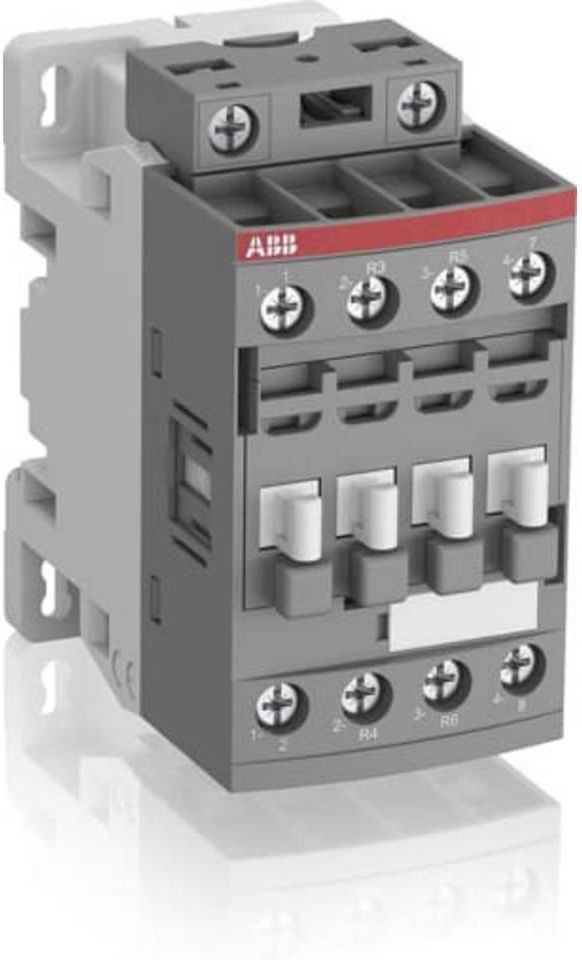

ABB AF09-22-00-13 – Stycznik 4P, 25A, 100–250V AC/DC, z zaciskami śrubowymi Stycznik ABB AF09-22-00-13 to czterobiegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 4 kW przy 400 V AC oraz do przełączania obwodów zasilających o prądzie do 25 A (AC-1). Dzięki zastosowaniu innowacyjnej technologii AF, stycznik charakteryzuje się szerokim zakresem napięcia sterowania (100–250 V AC/DC), co pozwala na niezawodną pracę nawet w niestabilnych sieciach. Wbudowany układ ochrony przeciwprzepięciowej oraz kompaktowa konstrukcja sprawiają, że produkt idealnie nadaje się do zastosowań przemysłowych i automatyki budynkowej. Możliwość łatwej rozbudowy o bloki styków pomocniczych i inne akcesoria zapewnia dużą elastyczność w projektowaniu układów sterowania. Parametry techniczne: Liczba biegunów głównych: 4 (2 NO + 2 NC) Napięcie znamionowe obwodu głównego: 690 V AC Napięcie znamionowe sterowania: 100–250 V AC/DC (50/60 Hz) Prąd znamionowy w kategorii AC-1: 25 A Prąd znamionowy w kategorii AC-3 (przy 400 V): 9 A Znamionowa moc łączeniowa AC-3 (400 V): 4 kW Prąd zwarciowy wytrzymywany: do 300 A (1s) Napięcie izolacji: 690 V (IEC), 600 V (UL/CSA) Napięcie udarowe: 6 kV Częstotliwość łączeń: do 600 cykli/h (elektryczne), do 3600 cykli/h (mechaniczne) Czas załączania/wyłączania: 40–95 ms / 11–98 ms Montaż: na szynie DIN 35 mm lub śrubowy (2× M4) Zaciski śrubowe: dwukierunkowe, typu Cylinder-lift Przekroje przewodów głównych: do 6 mm² (elastyczne), do 4 mm² (sztywne) Przekroje przewodów sterujących: do 2.5 mm² Moment dokręcania: 1.5 Nm (główne), 1.2 Nm (sterujące) Stopień ochrony: IP20 Wymiary (szer. x wys. x gł.): 45 × 86 × 77 mm Masa: 0.27 kg Normy: IEC/EN 60947-1, IEC/EN 60947-4-1, UL, CSA Zgodność z REACH i RoHS Odporność na wibracje i wstrząsy: zgodna z IEC 60068 Maks. wysokość montażu bez deratingu: 3000 m n.p.m. Podsumowanie: ABB AF09-22-00-13 to niezawodny stycznik o szerokim zakresie napięcia sterującego, który sprawdzi się wszędzie tam, gdzie wymagana jest stabilna praca nawet przy dużych wahaniach napięcia. Dzięki kompaktowej obudowie, łatwej rozbudowie oraz wysokiej jakości wykonania jest doskonałym wyborem do układów sterowania, automatyki przemysłowej oraz systemów HVAC. Zintegrowana ochrona przepięciowa oraz zgodność z międzynarodowymi normami potwierdzają jego uniwersalność i trwałość.
