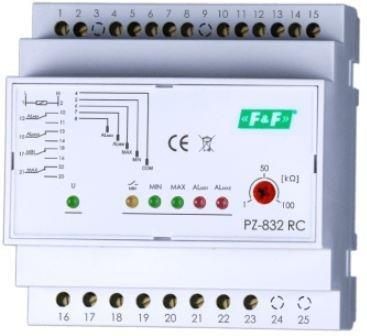

F&F Przekaźnik kontroli poziomu cieczy 1-100kOhm 230V AC bez sondy z sygnalizacją PZ832RCB Siemianowice Śląskie

Przekaźnik kontroli poziomu cieczy bez sondy PZ-832 RC B, montaz na szynie DIN,styk: 4x1NO/NC 230V Dwustanowy. Ze stanami alarmowymi. Z regulacją czułości.Przekaźniki PZ-832 służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania. UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej. Jeżeli szukasz przekaźnika do pomiaru poziomu wody deszczowej zalecamy PZ-829 RC-WD Działanie Przekaźnik utrzymuje poziom kontrolowanej cieczyw zakresie wyznaczonych stanów minimum i maksimum. Po spadku poziomu cieczy do stanu MIN (rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 17-16 (praca NAPEŁNIANIE), a styk MAX pozostaje w pozycji 21-22. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM) styk przekaźnika MIN zostaje przełączony w pozycję 17-18 (praca OPRÓŻNIANIE), a styk MAX w pozycję 21-20. Stan alarmowy: ALMIN (stan SUCHOBIEG) - po spadku poziomu cieczy do poziomu ALMIN (rozwarte elektrody ALMIN i COM) styk ALMIN zostanie przełączony w pozycję 12-11; ALMAX (stan PRZEPEŁNIENIE) - po osiągnięciu stanu ALMAX (zwarte elektrody ALMAX i COM) styk przekaźnika ALMAX zostaje przełączony w pozycję 15-14. Każdy ze stanów, tzn. zwarta odpowiednia sonda poziomu z sonda COM, sygnalizowany jest świeceniem odpowiedniej LED na czole przekaźnika. Świecenie LED żółtej MIN sygnalizuje stan pracy NAPEŁNIANIE. Sposób podłączenia sondy Sonda elektrodowa podłączana przewodem o średnicy żyły do 1 mm² i maksymalnej długości 100 m . Uwaga! Zaciski 4-5-6-7-8 są separowane od sieci. Przekaźnik w komplecie z sondą PZ2 Napięcie zasilania: 230 V AC Element wykonawczy: 4 x przekaźnik Konfiguracja styków: 4 × NO/NC Separacja styku: TAK Prąd obciążenia MIN i MAX: 2 x 16 A Prąd obciążenia ALmin i ALmax: 2 x 8A Opóźnienie zadziałania: 1÷2 s Czułość - regulowana: 1÷100 kΩ Współpraca z wodą deszczową: NIE Napięcie wyjść pomiarowych: 6 V Typ sondy zalania: 5 x PZ2 Zaciski sond: separowane od sieci transformatorem Przyłącze: zaciski śrubowe 4,0 mm² Moment dokręcający: 0,5 Nm Pobór mocy: 1,1 W Temperatura pracy: -25 ÷ 50 °C Wymiary: 5 modułów (87,5 mm) Montaż: na szynie 35 mm Stopień ochrony: IP20 PZ-832 RC instrukcja obsługi (90.15k) PZ-832 RC schemat CAD dxf (437.25k) PZ SAM deklaracja CE 2023 (178.94k)
