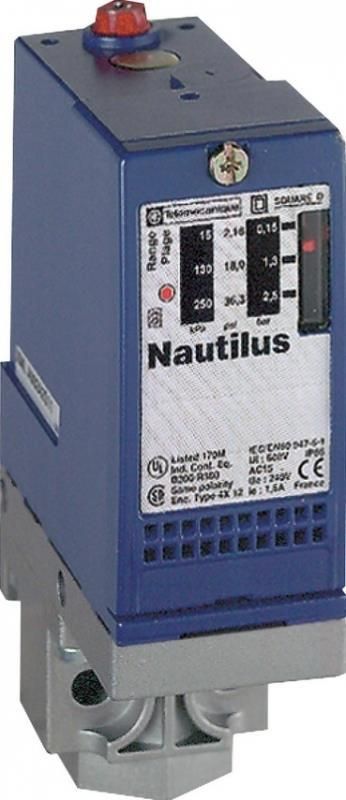

Schneider Czujnik Ciśnieniowy Osisense Xmla 160 (XMLA160D2S11) Sianów

Oto dane techniczne wyłącznika ciśnieniowego Schneider Electric (Telemecanique Sensors) XMLA160D2S11 : Ogólne Seria produktu: OsiSense XM Typ produktu: Elektromechaniczny czujnik ciśnienia Nazwa czujnika ciśnienia: XMLA Rozmiar czujnika ciśnienia: 160 bar Sterowany płyn: Olej hydrauliczny (0...160 °C) Typ przyłącza płynu: G 1/4 (żeński) zgodny z ISO 228 Rodzaj połączenia elektrycznego: Zaciski śrubowe, 1 x 0.5...2 x 2.5 mm² - 1 x Pg 13 dławnica kablowa Liczba biegunów: 1 Typ styków: 1 C/O (jeden styk przełączny) Typ pracy czujnika ciśnienia: Detekcja pojedynczego progu Typ skali: Ze stałym różnicą Lokalny wyświetlacz: Z wyświetlaczem Nastawa: Zewnętrzna Parametry Elektryczne [In] Znamionowy prąd: 3 A przy 120 V AC-15 (B300) zgodnie z EN/IEC 60947-5-1 1.5 A przy 240 V AC-15 (B300) zgodnie z EN/IEC 60947-5-1 0.1 A przy 250 V DC-13 (R300) zgodnie z EN/IEC 60947-5-1 [Ui] Znamionowe napięcie izolacji: 500 V zgodnie z EN/IEC 60947-1 300 V zgodnie z UL 508 300 V zgodnie z CSA C22.2 No 14 [Uimp] Znamionowe napięcie udarowe wytrzymywane: 6 kV zgodnie z EN/IEC 60947-1 Zabezpieczenie zwarciowe: Bezpiecznik topikowy 10 A, typ gG (gl) Maksymalna rezystancja między zaciskami: < 25 mΩ zgodnie z IEC 255-7 kategoria 3, < 25 mΩ zgodnie z NF C 93-050 metoda A Parametry Ciśnienia Zakres nastawy punktu przełączania przy wzrastającym ciśnieniu: 10...160 bar Zakres nastawy punktu przełączania przy opadającym ciśnieniu: 4.5...142 bar Maksymalne dopuszczalne ciśnienie przypadkowe: 360 bar Ciśnienie niszczące: 720 bar Różnica przełączania przy niskim ustawieniu: 5.5 bar (+/- 1 bar) Różnica przełączania przy wysokim ustawieniu: 18 bar (+/- 3 bar) Dokładność powtarzalności: < 2 % ustawienia Element wykonawczy ciśnienia: Tłok Materiały stykające się z płynem: FPM, FKM, mosiądz, stal, PTFE Parametry Mechaniczne Trwałość mechaniczna: 6 000 000 cykli Maksymalna częstotliwość łączeń: 60 cykli/minutę Materiał obudowy: Stop cynku Waga produktu: 0.75 kg Wymiary (wys. x szer. x gł.): 113 mm x 35 mm x 75 mm Wejście kablowe: 1 wejście gwintowane pod dławnicę Pg 13.5 (9...13 mm) Pozycja pracy: Dowolna Warunki Środowiskowe Temperatura otoczenia dla pracy: -25...70 °C Temperatura otoczenia dla przechowywania: -40...70 °C Odporność na wibracje: 4 gn (f = 30...500 Hz) zgodnie z IEC 60068-2-6 Odporność na wstrząsy: 50 gn zgodnie z IEC 60068-2-27 Stopień ochrony IP: IP66 zgodnie z EN/IEC 60529 Klasa ochrony przed porażeniem elektrycznym: Klasa I zgodnie z IEC 1140, IEC 536, NF C 20-030 Ochrona: Standardowa wersja TC Normy i Certyfikaty CE CSA C22.2 No 14 EN/IEC 60947-5-1 UL 508 CCC BV DNV GL LROS RINA UL VIT-SEPRO Zastosowania Kontrola ciśnienia w układach hydraulicznych Systemy smarowania Automatyka przemysłowa Podsumowanie Wyłącznik ciśnieniowy Schneider Electric XMLA160D2S11 jest elektromechanicznym czujnikiem ciśnienia z wyświetlaczem, przeznaczonym do detekcji pojedynczego progu ciśnienia w układach hydraulicznych. Charakteryzuje się stałą różnicą, zakresem nastawy 10-160 bar, stykiem przełącznym (C/O) oraz wysokim stopniem ochrony IP66. Jest to solidne i niezawodne urządzenie do zastosowań przemysłowych. Uwaga: Przed instalacją i użyciem wyłącznika ciśnieniowego XMLA160D2S11 należy zapoznać się z pełną dokumentacją techniczną producenta.
