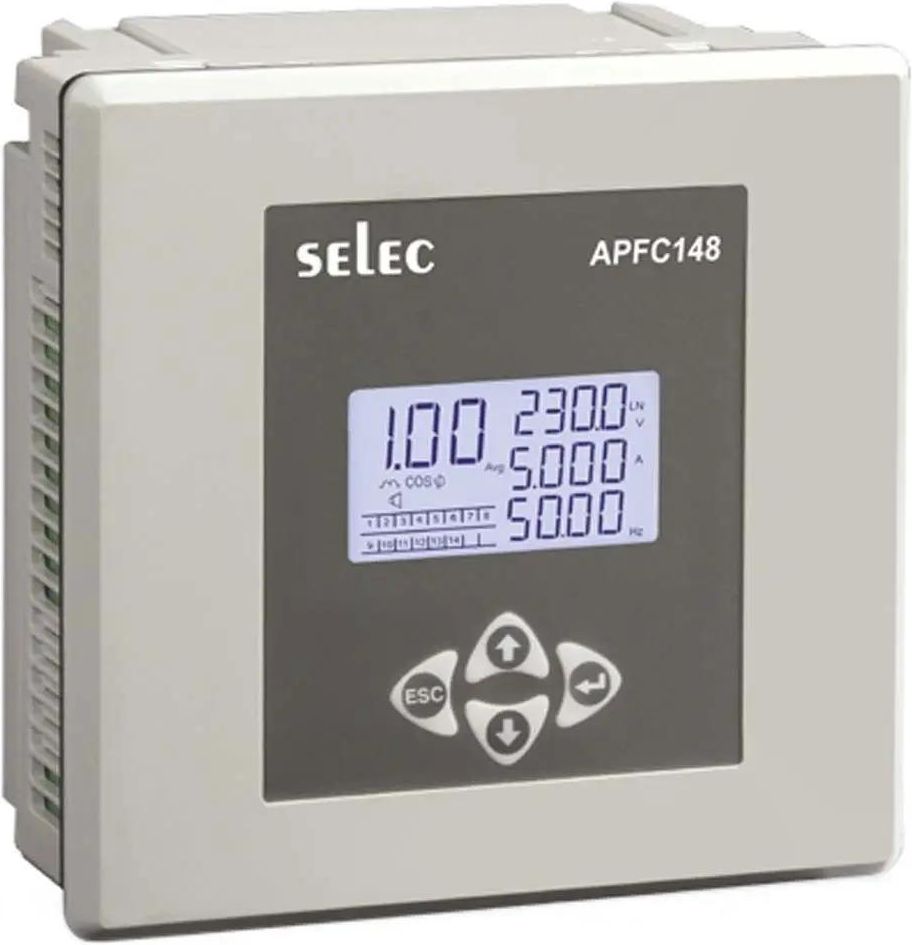

Regulator APFC148 12 stopniowy 90...550V CE Sianów

Regulator mocy biernej Selec APFC148 to zaawansowane urządzenie służące do automatycznej korekcji współczynnika mocy w instalacjach elektrycznych. Poniżej przedstawiono jego kluczowe dane techniczne: Wyświetlacz i Interfejs Typ wyświetlacza: LCD z podwójnym podświetleniem (dwukolorowym) Konfiguracja wyświetlacza: 3 linie po 4 cyfry do wyświetlania parametrów elektrycznych Wbudowany miernik: VAF (napięcie, prąd, częstotliwość) Komunikacja: Modbus RTU (interfejs RS485), dostępny tylko dla wersji z 12 wyjściami przekaźnikowymi. Wejścia Typy wejść: 3-fazowe 4-przewodowe, 3-fazowe 3-przewodowe, 2-fazowe 2-przewodowe, 1-fazowe 2-przewodowe Napięcie wejściowe znamionowe: 11 do 300 V AC (L-N) 50 do 520 V AC (L-L) Prąd wejściowy znamionowy: Nominalnie 5 A AC (Min. 11 mA, Maks. 6 A) Częstotliwość: 45-65 Hz Obciążenie: 20 mOhm Przekładnik prądowy (CT): Pierwotny: 1/5 A do 9999 A (programowalny) Wtórny: 1 A lub 5 A (programowalny) Przekładnik napięciowy (PT): Pierwotny: 100 V do 500 kV AC (programowalny) Wtórny: 100 V do 500 V AC (programowalny) Dokładność pomiaru Współczynnik mocy: ±0.01 Napięcie (L-N/L-L), Prąd: ±0.5% pełnego zakresu Częstotliwość: ±0.1% pełnego zakresu (dla L-N>20V, L-L>35V) Moc (kW, kVA, kVAr), Energia (kWh, kVAh, kVArh): Klasa 1 Wyjścia Liczba stopni (przekaźników): 8, 12 lub 14* (opcja 14 stopni wykorzystuje wyjścia wentylatora i alarmu jako dodatkowe stopnie sterowania PF) Styki przekaźników: NO (normalnie otwarty), jeden wspólny punkt, max. bezpiecznik 6A Obciążalność styku przekaźnika: 5 A @ 250 V AC Zasilanie pomocnicze Zakres napięcia wejściowego: 90 do 550 V AC Pobór mocy: Maks. 15 VA Częstotliwość: 50-60 Hz Sterowanie Docelowy współczynnik mocy: 0.8 lag (indukcyjny) do 0.8 lead (pojemnościowy) Program przełączania: Automatyczny/Liniowy/Rotacyjny Czułość sterowania: 55% do 100% (programowalne) Czas załączenia stopnia (Step Time): 1 do 999 sekund Czas rozładowania (Discharge Time): 1 do 9999 sekund Tryb sterowania: Automatyczny/Ręczny Auto-inicjalizacja: Tak/Nie Funkcje dodatkowe Wykrywanie harmonicznych: Pomiar harmonicznych do 31. rzędu Czujnik temperatury: Wejście dla czujnika NTC (do monitorowania temperatury w szafie rozdzielczej) Wyjście wentylatora: Sterowanie wentylatorem (ON/OFF/sterowane temperaturą) Wskaźniki alarmowe: Przekompensowanie, niedokompensowanie, błąd polaryzacji CT, błąd nadmiernej temperatury, brak napięcia, nadnapięcie, podnapięcie, brak prądu, błąd stopnia. Podwójne zabezpieczenie hasłem: Tak Warunki środowiskowe Temperatura pracy: 0°C do 60°C Temperatura przechowywania: -20°C do 60°C Wilgotność otoczenia: Do 95% RH bez kondensacji wilgoci Cechy mechaniczne Montaż: Panelowy Wymiary (ramka): 144 x 144 mm Głębokość: Ok. 50-55 mm Waga: Ok. 450-500 g (w zależności od wersji) Regulator APFC148 jest szeroko stosowany w przemyśle i obiektach komercyjnych do optymalizacji współczynnika mocy, co przekłada się na niższe rachunki za energię i stabilniejszą pracę sieci elektrycznej.
