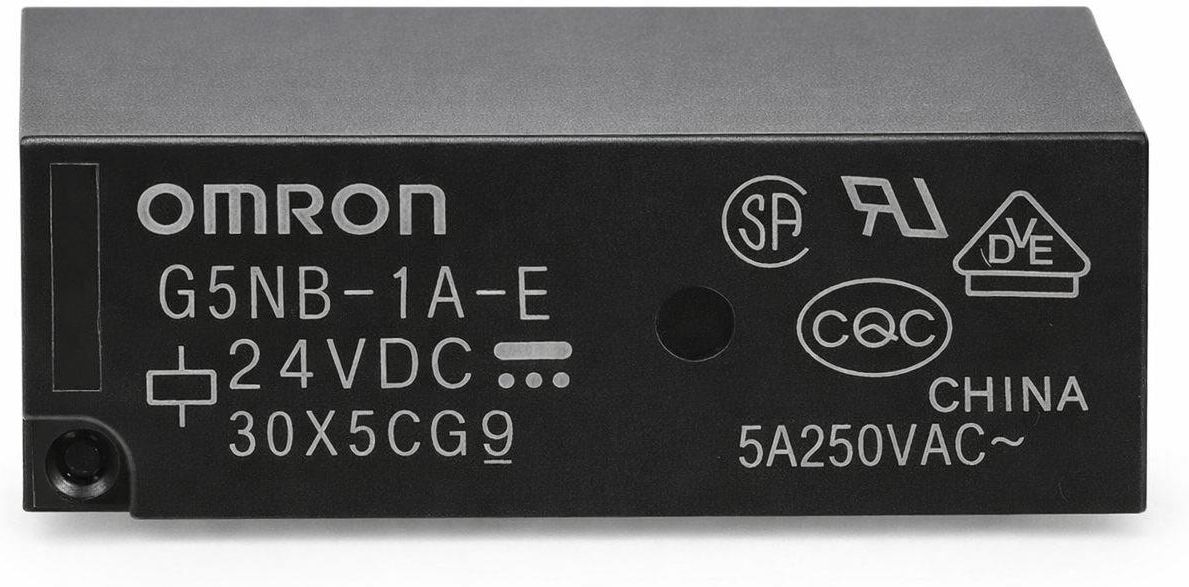

Przekaźnik G5NB-1A-E 24V Omron SPST-NO 5A 5pin wersja wzmocniona E Serock

Omron G5NB-1A-E 24VDC to miniaturowy przekaźnik mocy do montażu PCB, przeznaczony do sterowania obciążeniami AC i DC w urządzeniach AGD oraz elektronice przemysłowej. Seria: G5NB Typ: przekaźnik PCB (Printed Circuit Board Power Relay) Wersja: E – High-capacity (zwiększona obciążalność) Kraj produkcji: Chiny Produkcja: OMRON Zgodność RoHS: tak Konfiguracja styków Układ styków: SPST-NO (1a) – jeden styk zwierny Ilość styków 5 Materiał styków: stop srebra (Ag-alloy, bez kadmu) Rezystancja styku: ≤ 100 mΩ Parametry cewki Napięcie znamionowe cewki: 24 V DC Prąd cewki: ok. 8,3 mA Rezystancja cewki: ok. 2,88 kΩ Pobór mocy: ok. 200 mW Napięcie zadziałania: ≤ 75% Un Napięcie zwolnienia: ≥ 10% Un Maks. napięcie cewki: 180% Un (krótkotrwale, 23°C) Parametry styków – wersja High-capacity (E) : Obciążenie rezystancyjne AC: 5 A / 250 VAC Obciążenie rezystancyjne DC: 3 A / 30 VDC Prąd ciągły: 5 A Maks. napięcie przełączane: 250 VAC / 30 VDC Maks. prąd przełączany: 5 A Izolacja i bezpieczeństwoWytrzymałość dielektryczna cewka–styki: 4 000 VAC / 1 min Napięcie udarowe: 10 kV (1,2 × 50 µs) Rezystancja izolacji: ≥ 1 000 MΩ (500 VDC) Spełnia wymagania: EN61010 (wzmocniona izolacja) Parametry dynamiczne i trwałość Czas zadziałania: ≤ 10 ms Czas zwolnienia: ≤ 10 ms Trwałość mechaniczna: ≥ 5 000 000 cykli Trwałość elektryczna 100 000 cykli przy 250 VAC / 5 A 200 000 cykli przy 30 VDC / 3 A Warunki środowiskowe Temperatura pracy: –40°C … +70°C Wilgotność: 5–85% RH (bez kondensacji) Odporność na wstrząsy uszkodzenie: 1 000 m/s² nieprawidłowe działanie: 100 m/s² Obudowa i montaż Typ obudowy: Flux protection (odporna na topnik, niehermetyczna) Polaryzacja cewki: brak Masa: ok. 4 g Wymiary (max): ok. 20.4 × 14.6 × 7 mm Montaż: przewlekany (THT), PCB Certyfikaty UL Recognized (E41515) CSA Certified (LR31928) VDE / EN / IEC (Nr 137575) Typowe zastosowania sterowanie grzałkami lodówki, klimatyzatory drobne AGD zasilacze i moduły sterujące automatyka domowa Zdjęcie realne
