Przedwzmacniacz wzmacniacz operacyjny audio NE5532 stereo 12-30V DC Serock

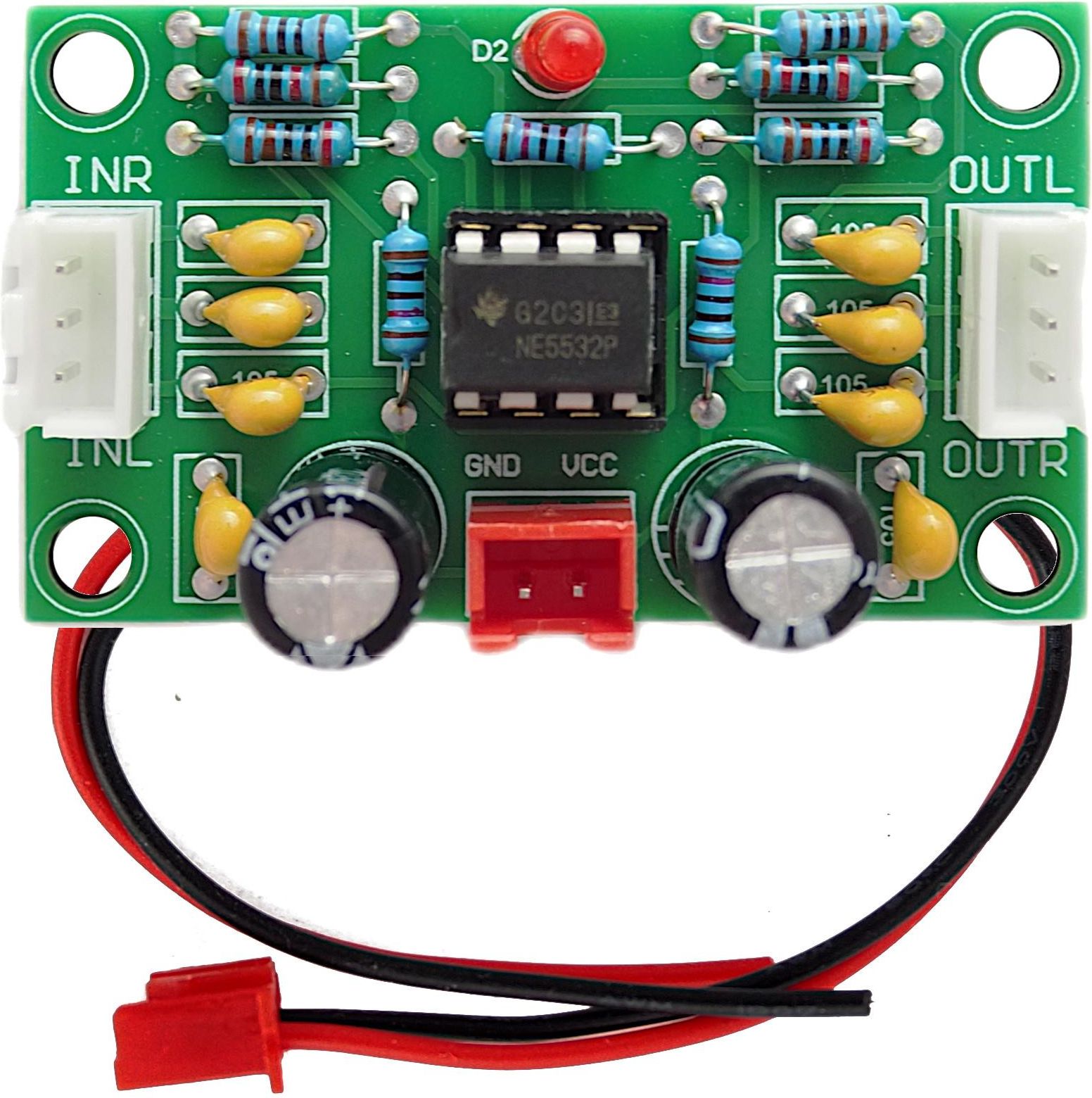

Moduł przedwzmacniacza audio XH-A902 (NE5532) XH-A902 to wysokiej jakości moduł przedwzmacniacza audio stereo oparty na układzie scalonym NE5532, zaprojektowanym z myślą o aplikacjach wymagających niskiego poziomu szumów, wysokiej liniowości oraz szerokiego pasma przenoszenia. Moduł służy do wzmocnienia niskopoziomowych sygnałów audio, poprawy dopasowania impedancji oraz minimalizacji zakłóceń przy przesyle sygnału. Napięcie zasilania: pojedyncze zasilanie 12-30V DC (nie ma potrzeby zasilania symetrycznego) Ilość kanałów: 2 stereo Wskaźnik obecności napięcia zasilania LED Zastosowany opamp NE5532 Model XH-A902 Wymiary 30mm x 50.6mm wysokość 14.6mm Waga 10.7g W zestawie kabelek zasilający o długości ok. 15cmDane techniczne (dla NE5532): Współczynnik szumów: bardzo niski (typowo 5 nV/√Hz). Pasmo przenoszenia: do 10 MHz przy jednostkowym wzmocnieniu. Minimalne zniekształcenia harmoniczne THD: < 0,002% (przy 1 kHz). Wysoka szybkość narastania sygnału: 9 V/μs. Typowe zastosowanie : Przedwzmacniacz audio stereo: Wzmacnianie sygnałów niskiego poziomu z urządzeń takich jak odtwarzacze MP3, telewizory, komputery, smartfony. Bufor sygnału audio: Zapewnienie poprawnego dopasowania impedancji pomiędzy źródłem sygnału a odbiornikiem (np. wzmacniaczem mocy). Wzmacniacz sygnału przed końcówką mocy: Przygotowanie sygnału o odpowiednim poziomie dla wzmacniacza mocy, aby osiągnąć maksymalne wysterowanie. Korekcja sygnału przed przetwornikiem analogowo-cyfrowym (ADC): Ustabilizowanie i wzmocnienie sygnału przed konwersją A/C w systemach nagrywania dźwięku. Wzmacniacz słuchawkowy (sekcja przedwzmacniacza): Przygotowanie sygnału do bezpośredniego napędzenia układów wzmacniaczy słuchawkowych. Układy aktywnej filtracji: Jako element filtrów aktywnych (dolnoprzepustowych, górnoprzepustowych, pasmowoprzepustowych) w torze audio. Wzmacniacz różnicowy: Zastosowanie w układach odbioru sygnału zbalansowanego (np. XLR, TRS) i konwersji na sygnał niezbalansowany. Regulacja poziomu sygnału: W układach regulacji głośności poprzez aktywne sterowanie poziomem napięcia audio. Zastosowania DIY (zrób to sam): Budowa własnych wzmacniaczy audio, przedwzmacniaczy gramofonowych, projektów akustycznych Hi-Fi. Wzmacniacz mikrofonowy (po odpowiednich modyfikacjach): Wzmocnienie sygnałów mikrofonowych o niskim poziomie (w układach amatorskich lub półprofesjonalnych). Selekcja sygnałów audio: W układach przełączania lub miksowania kilku źródeł dźwięku. Podbicie sygnału w transmisji audio na duże odległości: Zabezpieczenie jakości sygnału w długich liniach kablowych, np. w instalacjach nagłośnieniowych. Tor wejściowy urządzeń audio: Element układu wejściowego mikserów, wzmacniaczy gitarowych, systemów głośnikowych. Moduły testowe i pomiarowe: Budowa wzmacniaczy sygnału w urządzeniach laboratoryjnych do analizy sygnału audio. W ofercie posiadamy również filtry zasilające LC - EMI do zastosowania z takim przedwzmacniaczem oraz inne modele układów opampZdjęcie realne
