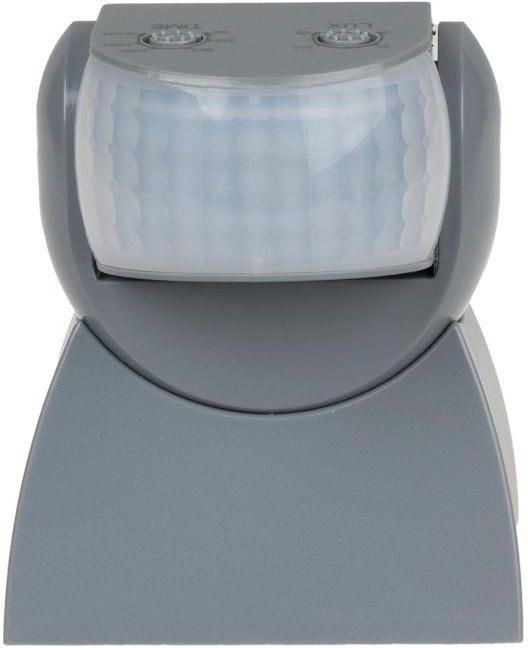

F&F Czujnik Ruchu Pir Szary DR04G Rybnik

Czujnik ruchu DR-04 G szary Pasywny czujnik ruchu Do montażu natynkowegoIP65Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp. Jak działa czujnik ruchu? Czujnik ruchu na podczerwień (pasywny czujnik ruchu) wykrywa źródła ciepła, które przemieszczają się w obszarze jego działania. Na skuteczność jego działania ma wpływ ilość ciepła emitowanego przez poruszający się obiekt, jego wielkość oraz kierunek ruchu i prędkość, z jaką obiekt się przemieszcza. Duże znaczenie ma także temperatura otoczenia. Efektywność pasywnego czujnika ruchu będzie najmniejsza, gdy temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.). Na zmniejszenie efektów działania pasywnego czujnika ruchu ma także mała prędkość poruszającego się w bezpośrednio w kierunku czujnika obiektu. Jeżeli rozmiary poruszającego się obiektu będą niewielkie- w porównaniu z obszarem strefy detekcji-wówczas praca czujnika ruchu też może być zakłócona. Do nieprawidłowej pracy pasywnego czujnika ruchu mogą sie również przyczynić źródła światła znajdujące się w polu jego detekcji . Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik ruchu jako poruszający się obiekt. Napięcie zasilania: 195÷265 V AC Maksymalny prąd obciążenia AC-1: 5 A * Czas wyłączenia: 10 s±3 s ÷ 15 min. (±2 min.) Próg aktywacji zmierzchowej: 3÷2000 Lx Detekcja ruchu: 0,6÷1,5 m/s Pole detekcji poziomej: 0°÷180° Pole detekcji pionowej: 0°÷45° Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C): 12 m Wysokość montażu czujnika : 1,8÷2,5 m Zakres obrotu głowicy - w poziomie/w pionie: 60°/180° Rodzaj detekcji: promieniowanie podczerwone Przyłącze: zaciski śrubowe 1,5 mm² Pobór mocy: 0,5 W Temperatura pracy: -20÷40°C Wymiary: głowica rozłożona pionowo: S80×W52×G120 mm; głowica złożona poziomo: S80×W52×G95 mm Montaż: natynkowy Stopień ochrony: IP65 - hermetyczny DR-04 W schemat CAD dxf (41.29KB) DR-04G instrukcja obsługi (749.05KB)
