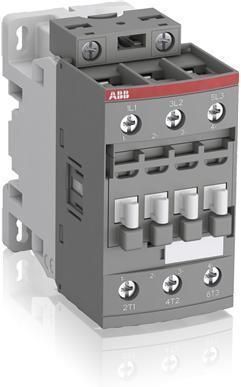

Abb Af38-30-00-11-Stycz3 8A,24-60Vac,20-60Vdc (1SBL297001R1100) Rybnik

Wymiary Szerokość produktu netto: 45 mm Głębokość produktu netto: 86 mm Wysokość produktu netto: 86 mm Waga produktu netto: 0.310 kg Informacje o pakowaniu Jednostka opakowania (poziom 1): 1 sztuka Szerokosc opakowania (poziom 1): 87 mm Dlugosc opakowania (poziom 1): 87 mm Wysokosc opakowania (poziom 1): 47 mm Waga opakowania brutto (poziom 1): 0.31 kg EAN opakowania (poziom 1): 3471523111516 Jednostka opakowania (poziom 2): 45 sztuka Szerokosc opakowania (poziom 2): 250 mm Dlugosc opakowania (poziom 2): 300 mm Wysokosc opakowania (poziom 2): 315 mm Jednostka opakowania (poziom 3): 1080 sztuka Dane techniczne Ilość styków glównych NO: 3 Ilość styków glównych NC: 0 Ilość styków pomocniczych NO: 0 Ilość styków pomocniczych NC: 0 Standardy: IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 Znamionowe napiecie pracy: Obwód główny 690 V Częstotliwość znamionowa (f): Obwód główny 50 / 60 Hz Prąd przy chłodzeniu konwencjonalnym (Ith): wg IEC 60947-4-1, Open Contactors q=40°C 50 A Znamionowy prad pracy AC-1 (Ie): (690 V) 40 °C 50 A (690 V) 60 °C 42 A (690 V) 70 °C 37 A Znamionowy prad pracy AC-3 (Ie): (220 / 230 / 240 V) 60 °C 40 A (380 / 400 V) 60 °C 38 A (415 V) 60 °C 38 A (440 V) 60 °C 38 A (500 V) 60 °C 33 A (690 V) 60 °C 24 A Moc znamionowa AC-3 (Pe): (220 / 230 / 240 V) 11 kW (380 / 400 V) 18.5 kW (415 V) 18.5 kW (440 V) 22 kW (500 V) 22 kW (690 V) 22 kW Znamionowy Prad Zwarciowy Wytrzymywalny (Icw): przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 10s 350 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 15mn 50 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1mn 150 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 1s 700 A przy 40°C Temp otoczenia, na wolnym powietrzu, ze stanu zimnego 30s 225 A Maksymalna zdolność wyłączania: cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A Maksymalna wytrzymalosc elektryczna: AC-1 600 cykli na godzinę AC-2 / AC-4 150 cykli na godzinę AC-3 1200 cykli na godzinę Znamionowe napiecie izolacji (Ui): wg UL/CSA 600 V wg IEC 60947-4-1 i VDE 0110 (Gr. C) 690 V Znamionowa wytrzymalosc na impuls napieciowy (Uimp): 6 kV Maksymalna wytrzymalosc mechaniczna: 3600 cykli na godzinę Ograniczenie napięcia cewki (Uc): 50 Hz 24 ... 60 V 60 Hz 24 ... 60 V DC Operation 20 ... 60 V Operate Time: Between Coil De-energization and NC Contact Closing 13...98 ms Between Coil De-energization and NO Contact Opening 11...95 ms Between Coil Energization and NC Contact Opening 38...90 ms Between Coil Energization and NO Contact Closing 40...95 ms Dane montażowe-obwód glówny (roboczy): Elastyczny z izolowaną tulejką 1x 1.5...10 mm² Elastyczny z izolowaną tulejką 2x 1.5...4 mm² Elastyczny z tulejką 1/2x 1.5...10 mm² Sztywny 1/2x 2.5...10 mm² Dane montażowe-obwód sterowania: Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm² Elastyczny z izolowaną tulejką 1x 0.75...2.5 mm² Elastyczny z izolowaną tulejką 2x 0.75...1.5 mm² Sztywny 1/2x 1...2.5 mm² Dlugosc odizolowania przewodu: Obwód sterowania 10 mm Obwód główny 14 mm Stopień ochrony obudowy: acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 Typ terminala: Screw Terminals Normy środowiskowe Temperatura powietrza otoczenia: Blisko stycznika dla przechowywania -60...+80 °C Blisko stycznika z zabezpieczeniem termicznym O/L -25 ... +60 °C Blisko stycznika bez zabezpieczenia termicznego O/L -40 ... +70 °C Maksymalna wysokość montażu m.n.p.m: 3000 m Odpornosc na wstrzasy IEC 60068-2-27: Closed, Shock Direction: B1 25 g Open, Shock Direction: B1 5 g Shock Direction: A 30 g Shock Direction: B2 15 g Shock Direction: C1 25 g Shock Direction: C2 25 g Odpornosc na wibracje IEC 60068-2-6: 5...300 Hz 4 g closed position / 2 g open position Status RoHS: Planowana zgodność z dyrektywą EU 2002/95/EC sierpień 18, 2005 i poprawkami po 2008 Q1
