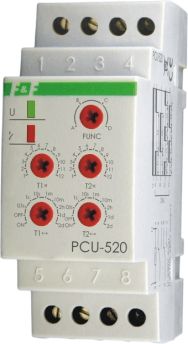

F&F Pabianice Przekaźnik Czasowy ( PCU-520 24V ) Ruda Śląska

Przekaźnik czasowy 2-funkcyjny (nastawa 2 czasów T1 T2, styk: 2xNO/NC 24V Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy). Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna Napięcie zasilania: 24 V AC/DC Montaż: na szynie 35 mmPrzekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp). Działanie Funkcje: *OPÓŹNIONE WYŁĄCZENIE (A) Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. *OPÓŹNIONE ZAŁĄCZENIE (B) Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu. *OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C) Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy. *OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D) Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy. Uwaga! * Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego. * Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania. * Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu. Zakresy czasowe 0,1s: 0,1÷1,2 sek. 1s: 1÷12 sek. 10s: 10÷120 sek. 1m: 1÷12 min. 10m: 10÷120 min. 2h: 2÷24 godz. 1d: 1÷12 dni (24÷288 godz.) 2d: 2÷24 dni (48÷576 godz.) ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7. OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8. Napięcie zasilania: 24 V AC/DC Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna Element wykonawczy: przekaźnik Maksymalny prąd obciążenia: 2 × 8 A Konfiguracja styków: 2 × NO/NC Separacja styku: TAK Opóźnienie zadziałania: 50 ms Sygnalizacja stanu styku: LED czerwona Czas działania - regulowany: 0,1 s ÷ 576 godz. Sygnalizacja zasilania: LED zielona Czas przerwy - regulowany: 0,1s ÷ 576 godz. Przyłącze: zaciski śrubowe 4,0 mm² Moment dokręcający: 0,5 Nm Pobór mocy: 1,2 W Temperatura pracy: -25 ÷ 50 °C Wymiary: 2 moduły (35 mm) Montaż: na szynie 35 mm Stopień ochrony: IP20 PCU-520 24 V instrukcja obsługi (788.37k) PCU-520 24V schemat CAD dxf (433.35k) PCA PCG PCR PCS PCU PO STP deklaracja CE 2023 (179.23k)
