Vorel Miernik Cęgowy 81801 Racibórz

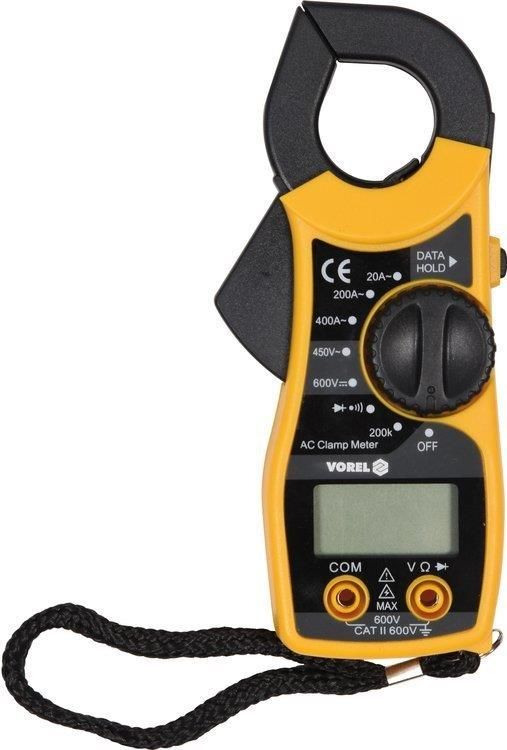

VOREL - ELEKTRONICZNY MIERNIK MULTIMERT CĘGOWY Miernik cęgowy uniwersalny marki VOREL 81801 umożliwia wykonanie podstawowych pomiarów elektrycznych. W przypadku niektórych wielkości pomiarowych miernik potrafi sam dobrać zakres w zależności od wyniku pomiaru. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania. Metoda ta umożliwia również pomiar znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Podstawowe pomiary pomiar napięcia przemiennego: A.C. 0-450 V pomiar napięcia stałego: D.C. 0-600 V pomiar natężenia prądu przemiennego: A.C. 0-400 A pomiar rezystancji: R 0-200 kΩ test diody: IF 1 mA, UR 1 V test ciągłości obwodu: 0-100 Ω Dokładności pomiaru Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A dokładność pomiaru miernika 81801 dla tego zakresu to : ±(2,5% + 10), rozdzielczość 0,1 A obliczenia błędu pomiaru wzór: (wynik pomiaru x 2,5%) + 10 x rozdzielczość obliczenia: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,75 A* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 5,82 V* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 3,144 V Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. *Miernik 81801 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego. Wbudowane funkcje AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości Dodatkowe informacje wyświetlacz LCD, maksymalny wyświetlany wynik: 1999 automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100Ω (brak możliwości ustawienia miernika tylko na test diody) sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω cęgi rozwierają się do 25 mm i umożliwiają pomiar pojedynczego przewodu o max. średnicy do 19 mm konstrukcja z zabezpieczeniami przeciążeniowymi w zestawie sondy pomiarowe wskaźnik niskiego poziomu baterii zasilanie: dwie baterie 1,5 V (AAA)
