Pulsar Zasilacz Buforowy Impulsowy HPSB12V7AC Puszczykowo

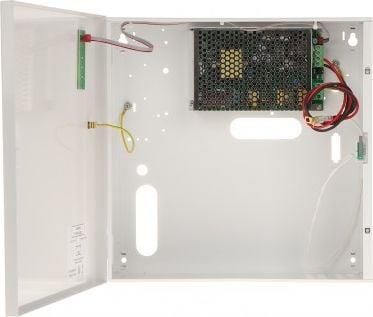

Zasilacz buforowy Pulsar HPSB-12V7A-C 12V 7A (18Ah) Cechy zasilacza: bezprzerwowe zasilanie DC 13,8V/7A szeroki zakres napięcia zasilania AC 200÷240V wysoka sprawność 87% kontrola ładowania i konserwacji akumulatora ochrona akumulatora przed nadmiernym rozładowaniem (UVP) prąd ładowania akumulatora 1A lub 2A (przełączany zworką) zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem sygnalizacja optyczna LED zabezpieczenia: - przeciwzwarciowe SCP - nadnapięciowe OVP - przepięciowe (wejście AC) - przeciążeniowe OLP Opis: Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej: 1. Prąd wyjściowy 6A + 1A ładowanie akumulatora 2. Prąd wyjściowy 4A + 2A ładowanie akumulatora Sumaryczny prąd odbiorników + akumulator wynosi max. 7A. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 18Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). Dane techniczne: Typ zasilacza: A (EPS - External Power Source) Zasilanie: ~ 200 – 240V AC; 0,5A; 50/60 Hz Pobór prądu: 1A@230VAC max. Moc zasilacza: 97W Sprawność: 87% Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna Prąd wyjściowy: 6A + 1A ładowanie akumulatora lub 4A + 2A ładowanie akumulatora Zakres regulacji napięcia wyjściowego: 13,5÷14,5VDC Napięcie tętnienia: 100mV p-p max. Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): 15mA Prąd ładowania akumulatora: 1A lub 2A (przełączany zworką) Zabezpieczenie przed zwarciem SCP: bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik topikowy F8A Zabezpieczenie przepięciowe: warystory Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.) Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora Zabezpieczenie antysabotażowe – TAMPER: 1x mikrowyłącznik: styki NC (obudowa zamknięta), otwarcie obudowy 0,5A@50VDC (max.) Optyczna sygnalizacja pracy: tak - diody LED na PCB i obudowie zasilacza Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji) Wymiary zewnętrzne obudowy: 305x305x105+8mm (WxHxD) Mocowanie (WxH): 274x265mm Miejsce na akumulator: 18Ah/12V (250x172x100mm) Waga netto/brutto: 2,3kg/ 2,4kg Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm. Obudowa posiada dystans od ściany (podłoża) w celu prowadzenia okablowania - 8 mm; chłodzenie zasilacza: konwekcyjne
