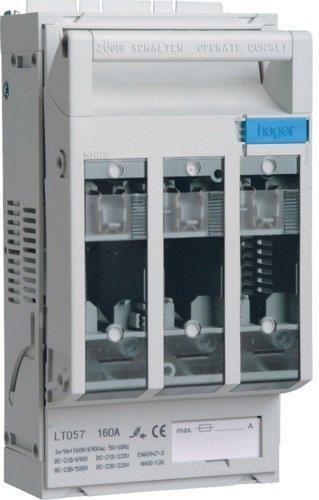

HAGER ROZłĄCZNIK BEZPIECZNIKOWY NH00 160A ZACISK PRYZMOWY (LT057) Puławy

Hager LT, Rozłącznik bezpiecznikowy NH00 160 A, szyny Cu 60 mm, odp.zac.pryzm. Cu/Al 70mm LT057 Konstrukcja Rodzaj produktu: z wyłącznikiem zabezpieczającym Liczba biegunów: 3 P Układ biegunów: 3 P Elementy sterujące i wskaźniki Ze wskazaniem błędu: tak Charakterystyka elektryczna Napięcie znamionowe łączeniowe Ue (AC): 0 / 690 V Częstotliwość: 50/60 Hz Napięcie Znamionowe napięcie izolacji Ui: 1000 V Znamionowe napięcie udarowe wytrzymywane Uimp: 8 kV Prąd Prąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy obwodu dla Ue=500V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy obwodu dla Ue=690V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy In: 160 A Prąd znamionowy wkładki bezpiecznikowej: 6 / 10 / 16 / 20 / 25 / 32 / 35 / 40 / 50 / 63 / 80 / 100 / 125 / 160 A Znamionowy krótkotrwały prąd wytrzymywany 1s: 5 kA Prąd znamionowy zwarciowy umowny dla Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA Prąd znamionowy zwarciowy umowny dla Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400V IEC 61439-1 3.8.10.4: 160 A Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500V IEC 61439-1 3.8.10.4: 160 A Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690V IEC 61439-1 3.8.10.4: 160 A Konwertor termiczny prądu: 225 A Ob. prądy cieplne wolne powietrze +wkł. bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1: 160 A Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 160 A Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA Prąd znamionowy obwodu dla Ue=220V DC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy obwodu dla Ue=440V DC zgodnie z PN-EN 61439-1 5.3.2: 100 A Prąd / Temperatura Prąd znamionowy w temperaturze 40°C: 160 A Prąd znamionowy w temperaturze 45°C: 152 A Prąd znamionowy w temperaturze 50°C: 144 A Prąd znamionowy w temperaturze 55°C: 136 A Prąd znamionowy w temperaturze 60°C: 128 A Prąd znamionowy w temperaturze 65°C: 120 A Prąd znamionowy w temperaturze 70°C: 112 A Bezpiecznik Charakterystyka bezpiecznika: gG, gL, aM, aR, gR, gF, gRB, URB, URD Wielkość wkładki bezpiecznikowej: NH00 Moc Całkowite straty mocy dla prądu znamionowego: 14 W Strata mocy przy pełnym obciążeniu: 50 W Maksymalna utwata mocy wkładki bezpiecznikowej: 12 W Energia tracona w przewodach: 46,5 W Wytrzymałość Wytrzymałość elektryczna (liczba cykli): 200 Wytrzymałość mechaniczna (liczba cykli): 1400 Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4: 1600 Materiał Waga miedzi w produkcie: 130 g Wymiary Głębokość produktu: 104 mm Wysokość produktu: 206 mm Długość: 150 mm Szerokość produktu: 106 mm Instalacja / Montaż Moment dokręcający: 3 Moment obrotowy przy montażu na szynie zbiorczej: 6 Nm Podłączenie Przekrój przewodu elastycznego (linka) w zacisku: 6 / 95mm² Przekrój przewodu sztywnego (drut) w zacisku: 6 / 95mm² Rodzaj zacisków przyłączeniowych: Szyna 60 mm Norma Kategoria użytkowania dla Ue=400V AC zgodnie z IEC 60947-3 Tab. 5: AC-23B Kategoria użytkowania dla Ue=500V AC zgodnie z IEC 60947-3 Tab. 5: AC-22B Kategoria użytkowania dla Ue=690V AC zgodnie z IEC 60947-3 Tab. 5: AC-21B Dyrektywa europejska WEEE: dotyczy Standardowy przekrój zgodnie z IEC 60947-1 Tabele 9 i 10: 70 mm² Kategoria użytkowania dla Ue=220V DC zgodnie z IEC 60947-3 Tab. 5: DC-22B Kategoria użytkowania dla Ue=440V DC zgodnie z IEC 60947-3 Tab. 5: DC-22B Bezpieczeństwo Stopień ochrony: IP3X Warunki użytkowania Temperatura robocza: -25…55 °C Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 3 Temperatura przechowywania/transportu: -40…70 °C Temperatura Maksymalna temp. połączenia górnego z wkładką bezpiecznikową IEC 60947-1 Tab 2: 68 K Maksymalna temp. połączenia górnego z bezpiecznikiem nożowym IEC 60947-1 Tab 2: 69,5 K Waga Waga: 0,8 kg
